Доброго времени суток
С датчиками откатал уже почти год, можно и рассказать.

После того как у меня по неизвестной причине бахнуло колесо на трассе и я попал на выездной шиномонтаж(набор жгутов как-то совсем не помог) я задумался о системе мониторинга давления в шинах.

Прочитав кучу отзывов и взвесив все за и против выработал следующие критерии:
1)Датчики будут наружного типа
2)Установка вместо штатной заглушки

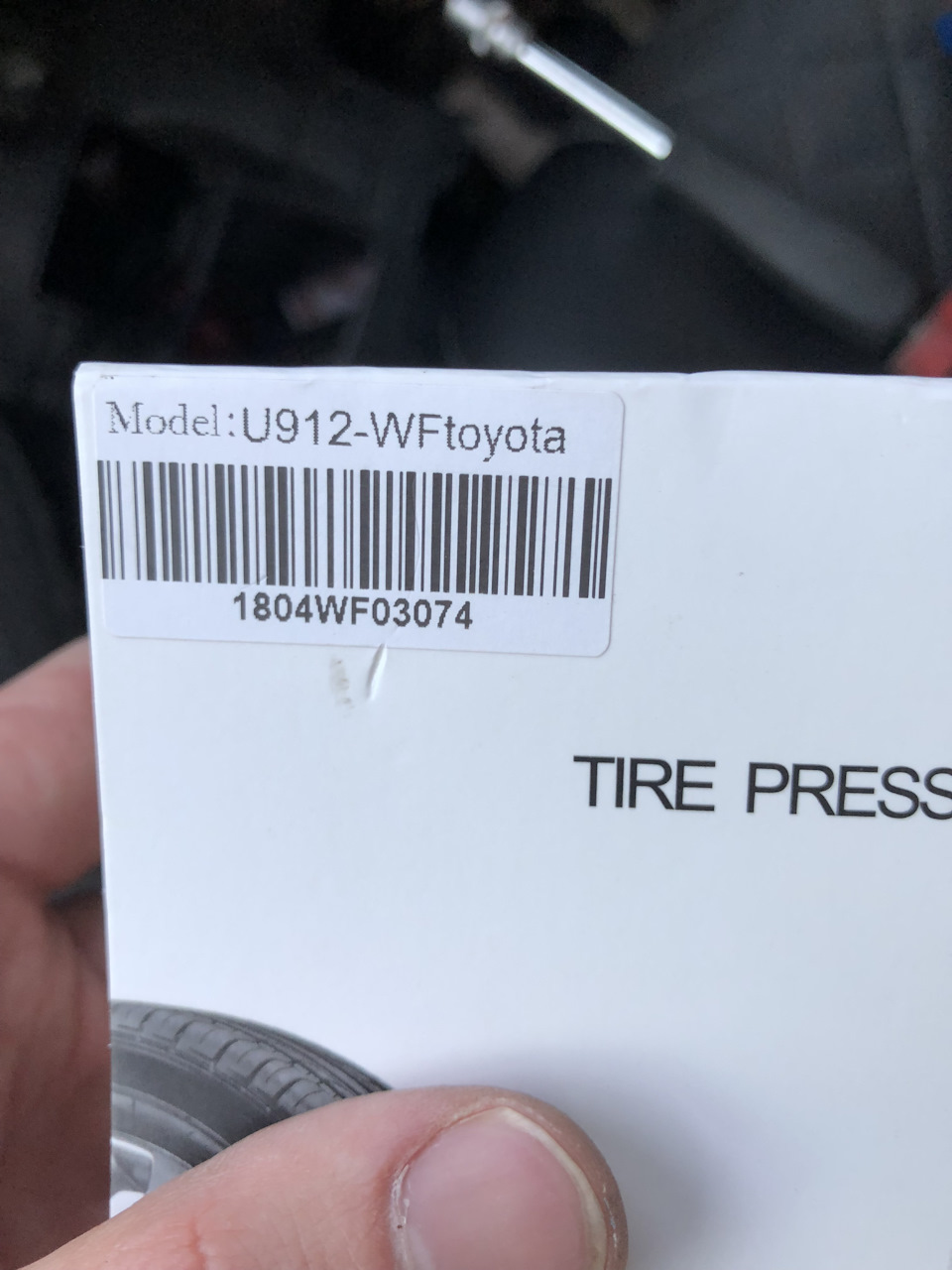

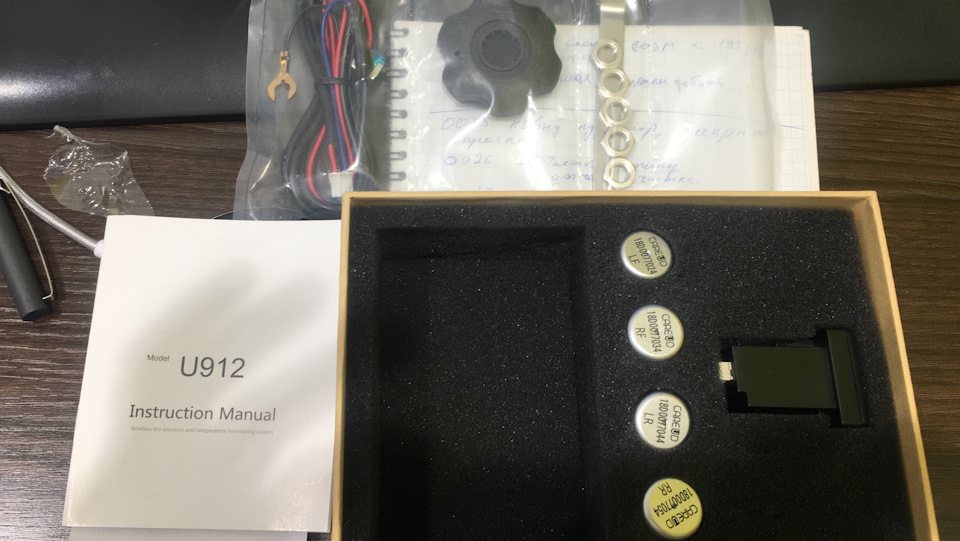

Заказал с Али комплект CAREUD U912
Отзывы хорошие от иностранцев. Наши соотечественники обычно радуются и ставят 5 звезд просто за то, что до них товар просто дошел.
Пришёл быстро, курьерской доставкой.

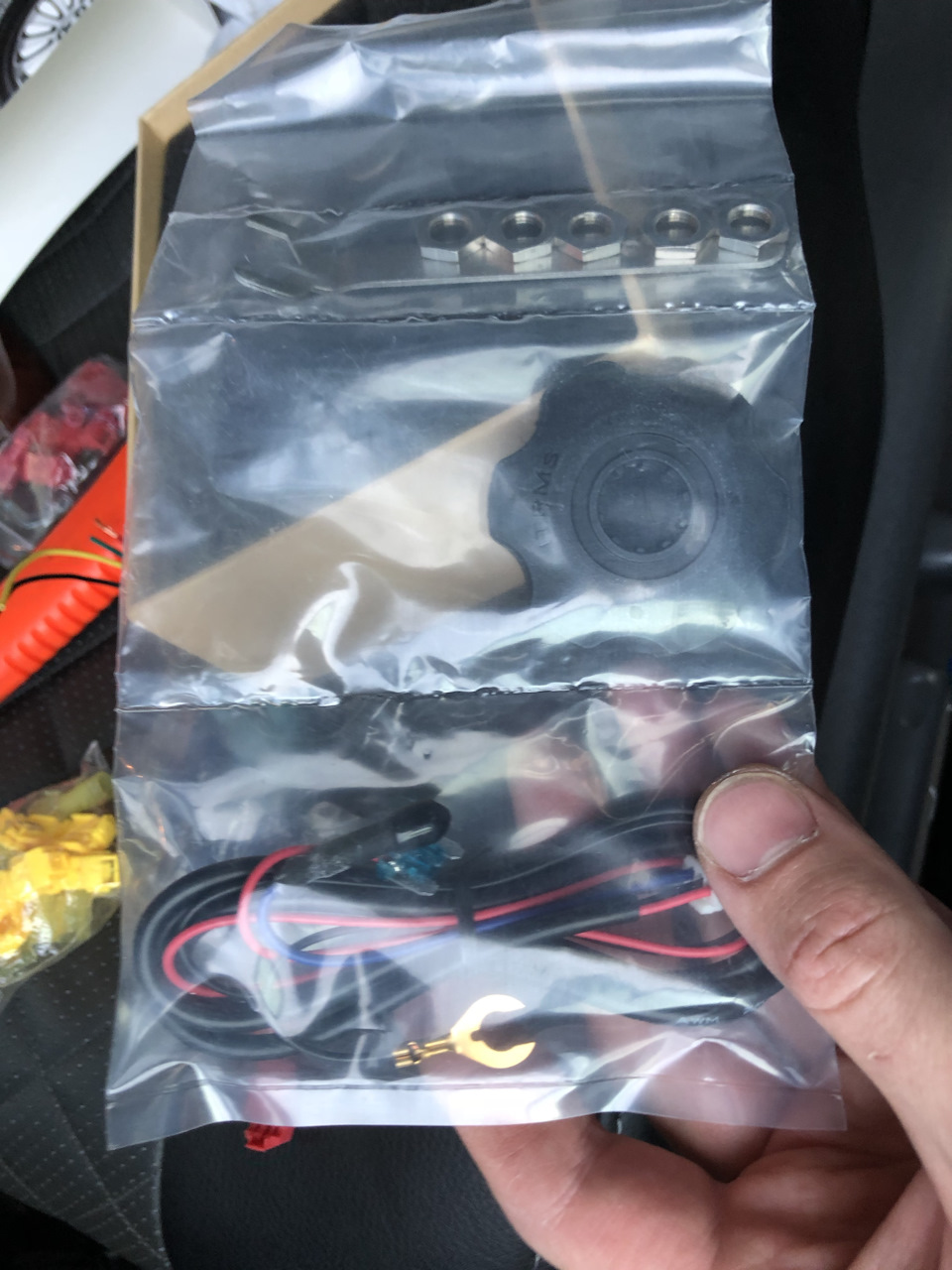

Упаковка качественная

1)Датчики наружного типа
минусы:
могут открутить(украсть)
может срезать на бездорожье

Плюсы :
можно переставить с летнего комплекта на зимний и наоборот без разбортировки колёс
лёгкая замена батареи(без разбортировки колёс)
они немного дешевле встраиваемых

по факту 11 месяцев эксплуатации:
Украсть их тяжело так как накручивается и затягивается контргайка с обратной стороны. Без двух инструментов не открутишь.
На бездорожье за год не срезал ни в колее, ни в сугробе (и вообще проблем с ними нет)

2)Система визуализации не должна занимать прикуриватель или лежать под стеклом и загромождать собой торпедо. Лучше всего если будет установлена вместо заглушки рядом с включением задних ПТФ.

По факту заказа на Али я получил заветную коробочку с надписью TOYOTA, но вот размер кнопки я не удосужился сверить с размером экрана TPMS.

На Прадо 120 данный девайс BOLT ON не встаёт. Ширина экаран равна ширине заглушки. Высота не равна. Но из-за отрицательного наклона панели кнопок это практически незаметно.

Источник

120 крузер датчики давления в шинах

Система контроля давления в шинах — Toyota

Данная система предназначена для оповещения водителя о пониженном давлении в шинах. Если во время движения определяется падение давления в одном из колес, на комбинации приборов зажигается соответствующий индикатор, указывающий на необходимость немедленной регулировки давления.

1. Принцип действия.

Система контроля давления в шинах (TPMS — Tyre Pressure Monitoring System), применяемая на Toyot’ах, относится к схемам «непрямого» действия и функционирует в составе ABS, которая способна воспринимать постоянную разницу в частоте вращения колес (спущенное колесо имеет меньший радиус качения и поэтому вращается чуть быстрее).

Но подобная TPMS не может просто сравнивать скорость одного отдельно взятого колеса с остальными, поскольку автомобиль движется по абсолютной прямой не слишком часто, в любых же поворотах внешние колеса всегда будут проходить больший путь, чем внутренние, а передние — больший, чем задние. Поэтому традиционная система контроля суммирует скорости каждых двух расположенных по диагонали колес, вычисляет разницу между этими суммами и делит ее на среднюю скорость всех четырех колес. Если полученное соотношение отличается от установленного, то система диагностирует изменение давления, но при этом не может идентифицировать конкретную шину.

Недостатками данной схемы являются:

В этой связи Toyota использовала параллельно и второй способ контроля давления при помощи ABS. Дело в том, что шина и колесный диск фактически представляют собой колебательный контур, характеристики которого напрямую зависят от упругости шины, а значит и давления в ней (имеются в виду круговые колебания шины в направлении вращения). Частоту этих колебаний оказалось возможным выделять из сигнала колесного датчика скорости, а по ее изменению судить о падении давления.

Тем не менее, TPMS отличается заметной инерционностью — чтобы обнаружить подспущенное колесо, требуется проехать немалое расстояние (порой до 20-30 км), значительный путь придется пройти и после нормализации давления, чтобы индикатор погас.

Внедрение данной системы Toyota начала во второй половине 90-х годов. Как можно заметить, использовалась она в основном на моделях семейства Corolla и больших заднеприводных машинах, начиная от класса E и выше.
Но создается впечатление, что японцы достаточно быстро «охладели» к данной схеме, поэтому на сегодняшний день отказались от применения ее на большинстве моделей, включая и Corolla 120 поздних годов выпуска.

3. Индикатор.

Существует как минимум два варианта индикаторов на комбинации приборов — ISO K11 и K10. Более известен из них, разумеется, первый — «подкова со стрелками». Кстати сказать, в западном мире с этими индикаторами похожая проблема — «что это за лампочка?» — согласно опросам, большинство тамошних водителей не понимают их смысла.

Исправный индикатор должен загораться при включении зажигания и гаснуть через 3 секунды. Если система зафиксировала падение давления в шине, то для того, чтобы индикатор погас, после нормализации давления необходимо проехать некоторое расстояние со скоростью не менее 30 км/ч. Запитывается индикатор напрямую от вывода блока управления ABS.

Заложенные в систему принципы допускают возможность ее неправильного срабатывания (индикатор не горит при низком давлении в шинах или, наоборот, горит при нормальном) в следующих условиях:
— используются шины не рекомендованного типоразмера,
— на разные колеса установлена резина разного размера или моделей,
— колеса имеют различное сцепление с дорогой,
— используется запасное колесо-«докатка»,
— используются колеса с цепями противоскольжения,
— давление в шинах значительно превышает номинальное,
— давление в шине резко снизилось вследствие прокола,
— не произведена предварительная настройка системы,
— автомобиль движется по неровной или по обледенелой дороге,
— автомобиль движется со скоростью ниже 30 км/ч,
— при коротких поездках (продолжительностью до 5 минут).
Если индикатор продолжает гореть при нормальном давлении и в отсутствии указанных условий, это может указывать на неисправность самой TPMS.

4. Предварительная настройка.

Настройка должна производиться после выполнения любых работ, связанных с заменой колес и шин (дисков), в противном случае система не сможет нормально функционировать. Порядок настройки приведен ниже (предварительно давление во всех четырех колесах должно быть правильно отрегулировано).

Тип 1 — модели без установочной кнопки и с разъемом DLC1 (ранний вариант)

1) Включите зажигание (автомобиль должен быть неподвижен).
2) Нажмите установочную кнопку и удерживайте ее, пока индикатор системы не мигнет 3 раза.
3) После этого, чтобы система сохранила правильные установки, необходимо проехать некоторое расстояние.

Система контроля давления, хотя и действует в составе ABS, но предусматривает и свою собственную небольшую самодиагностику. Коды на тех моделях, где еще применялся разъем DLC1, считываются стандартным для Toyot’ы способом по количеству вспышек индикатора при включенном зажигании и замкнутых выводах «TC» и «E1». Удаление кодов производится аналогично стиранию кодов системы ABS.

Казалось бы, причем здесь датчик температуры и стоп-сигналы? На самом деле, блок управления ABS использует данные о температуре окружающего воздуха для расчета его влияния на давление в шинах, а что касается стоп-сигналов — при нажатии тормоза система прекращает слежение за давлением.
