1. Назначение , устройство и работа регулятора давления 3РД

1. Назначение , устройство и работа регулятора давления 3РД.

Для автоматического переключения компрессора с рабочего режима на холостой , или же наоборот , на тепловозах применяют регулятор давления 3РД. Регулятор давления ЗРД используется на тепловозах с приводом компрессора от дизеля.

Рис.1. 1-корпус, 2-выключающий клапан, 3-гнездо, 4-пружина, 5-стержень, 6-фильтр, 7-контргайка, 8-гайка стержня, 9-стержень, 10-пружина, 11-седло, 12-клапан, 13-пружина, 14-включающий клапан, 15-гнездо, 16-привалочная плита. А,Б,В-камеры , А1,А2,А3,А4,Б1,Б2,,В1,В2,В3,Е,Е1,Е2-каналы

Регулятор давления (рис.1) состоит из корпуса 1 и прилавочной плиты 16, к которой подведены трубы диаметром 1/2˝ от главного резервуара ГР и диаметром 1/4˝ от разгрузочного механизма РК, установленного на всасывающих клапанах компрессора.
В корпусе 1 с правой стороны в гнезде 15 находится включающий клапан 14, нагруженный сверху пружиной 10, а с левой стороны в гнезде 3 –

выключающий клапан 2, нагруженный пружиной 4. Снизу в гнездо 15

ввернуто седло 11 с клапаном 12 и пружиной 13. На верхних резьбовых концах стержней 9 и 5 находятся гайки 8 для регулировки пружин 10 и 4. При вращении стержня 9 гайка 8 перемещается по резьбе и изменяет нажатие пружины 10, после чего стержень закрепляют контргайкой 7.

Пружину 10 включающего клапана 14 регулируют на давление 0,75МПа (7,5кгс/см2) , а пружину 4 выключающего клапана 2 – на давление 0,85МПа (8,5кгс/см2). В средней части корпуса 1 находятся фильтр 6 с набивкой из конского волоса.

Полость корпуса регулятора разделена внутренними стенками на три камеры: камеру А главного резервуара (ГР), камеру Б выключающего давления и камеру В включающего давления.

Работа. Воздух из главного резервуара поступает в камеру А и через фильтр 6 по каналам А1 и А2 под включающий клапан 2, а по каналау А3 – под обратный клапан 12. В это время камера Б каналами Б1, Б2, В3 и В1 соединена с камерой В, которая каналом В2 сообщена с атмосферным отверстием Ат. Камеры Б и В и камера над диафрагмой разгрузочного механизма компрессора сообщены с атмосферой.

Как только давление в главном резервуаре и в канале А2 возрастёт до величины на которую отрегулирована пружина 4 (8,5кгс/см2) , клапан 3 под действием давления воздуха на малую площадь отойдёт от своего седла. После этого давление воздуха распространится на всю на всю площадь клапана 2 (срывную), вследствие чего подъём клапана будёт чётким. При подъёме клапана 2 произойдёт следующее:

-воздух из главного резервуара каналами А1 и А2 поступит в канал Е и далее под клапан 14, пружина которого отрегулирована на давление 7,5кгс/см2;

-клапан 14 поднимется и закроет отверстие В1 , т.е. прекратит сообщение камеры Б с камерой В, оставив последнюю сообщенной с атмосферой Ат;

-откроется обратный клапан 12, и воздух из главного резервуара по каналам А1 и А2 и отверстие Е1 и Е2 поступит в канал А4 и далее к разгрузочным клапанам компрессора;

-одновременно воздух по каналам Б2 и Б1 поступит в камеру Б, и клапан 2 разобщит каналы А2 и Е.

После посадки клапана 2 на седло 3 воздух из главного резервуара по каналу А1 поступит к разгрузочным клапанам компрессора только через канал А3, клапан 12, канал А4, и компрессор начнёт работать вхолостую. Как только давление в главном резервуаре снизится до 7,5кгс/см2 , на которое отрегулирована пружина 10, клапан 14 переместится вниз и посадит обратный клапан 12 на седло 11 , при этом произойдёт следующее:

-канал А3 перекроется клапаном 12, и сообщение главного резервуара (канала А1) с каналом А2 и клапаном разгрузочного механизма прекратится;

-камера Б каналами Б1, Б2, В3 и В1 сообщится с камерой В, вследствие чего воздух из клапанов разгрузочного механизма и камеры В выйдет в атмосферу, а регулятор давление примет положение, изображенное на рис.1.

В этом положении он будет находиться до давления , на которое отрегулирована пружина 4 (8,5кгс/см2). Для выключения компрессора вращают стержень 5 против часовой стрелки до посадки клапана 2 на седло. Вращая стержень 9 по часовой стрелке , регулируют момент включения компрессора. После регулировки стержни 5 и 9 закрепляют контргайками 7.

На двухсекционных тепловозах регулятор давления, управляющий работой компрессоров обеих секций, включается только на одной секции, а на другой отключается перекрытием разобщительных кранов на трубопроводах, сообщающих его с ГР и разгрузочными устройствами.

При проведения текущего ремонта делают следующее:
-Фильтр необходимо разобрать, набивку и сетку промыть и просушить. Истертую

набивку заменить новой, предварительно слегка пропитанной маслом.

-Притирочные поверхности клапанов и их седел, имеющие неплотности или выработку,

Читайте также:  Лабы по обработке металлов давлением

следует прочистить и притереть.

— Проверить зазор в направляющей втулке между включающим и выключающим

клапанами, который должен быть в пределах 0,005-0,050 мм. При большем зазоре клапан

заменяется новым, при этом зазор между втулкой и клапаном должен быть в пределах 0,005-0,020

-Изломанные или потерявшие упругость регулировочные пружины заменить.

-После ремонта и сборки регулятор давления испытывается на плотность клапанов

давлением 10 кгс/кв.см. Допускается образование мыльного пузыря на выходных

отверстиях с удержанием его не менее 5 с.

-Окончательно регулятор давления регулируется на локомотиве на выключение при

давлении в главных резервуарах 8,5 кгс/кв.см и на включение при 7,5 кгс/кв.см с отключением на

2.Назначение , устройство и работа опорно-возвращающего устройства на тепловозе 2ТЭ116

Опорно-возвращающее устройство тепловоза воспринимает вес всего надтележечного строения, обеспечивает устойчивое положение тележки под тепловозом при его движении, а также плавное вписывание в кривые и создание необходимых усилий, возвращающих кузов тепловоза в первоначальное положение при перемещении его относительно тележек при движении в кривых. Для равенства нагрузок от колесных пар тележек на рельсы передние опоры расположены вокруг шкворня по окружности радиусом 1632 мм, задние — радиусом 1232 мм. Надтележечное строение тепловоза опирается на раму тележки через четыре комбинированные опоры (рис. 93), состоящие каждая из двух ступеней: нижняя жесткая ступень — роликовая опора качения, верхняя упругая — блок, содержащий семь резинометаллических элементов (РМЭ).

Роликовая опора состоит из литого корпуса 19, который установлен на боковине рамы тележки по касательной к окружности с радиусом, равным радиусу поворота тележки, обеспечивая ее поворот на опорах качения, нижней опорной плиты 16, роликов 17, связанных между собой обоймами 75, и верхней опорной плиты 7. Ролики вращаются в* обоймах с неметаллическими втулками 18, которые являются подшипниками для роликов. Вся подвижная система опоры (ролики с обоймами, верхняя опорная пли 1а; при перемещениях направляется приваренными к боковым стенкам корпуса износостойкими накладками, изготовленными из стали 65Г. На поверхности качения роликов и опорных плит возникают высокие контактные напряжения, поэтому ролики изготавливают из стали 40Х и подвергают поверхностной на глубину 1,5—3 мм закалке. Опорные плиты предварительно цементируют, затем поверхность закаливают.

Поверхности качения опорных плит выполнены наклонными — угол наклона составляет 2°. На прямом участке пути ролики занимают среднее положение между наклонными плоскостями. При повороте тележки относительно кузова ролики накатываются на наклонные поверхности опор. При этом возникают горизонтальные силы, создающие на опорах возвращающий момент, способствующий возврату тележки в исходное положение. Кроме возвращающих сил, при повороте тележек в опоре возникают силы трения и момент сил трения, который способствует уменьшению виляния тележек. Ход роликовой опоры составляет ±80 мм.

Упругая ступень комбинированной опоры содержит семь упругих элементов 5, расположенных между опорным кольцом 4 роликового устройства на тележке и опорным кольцом 6 на кузове тепловоза. Упругий комплект ограничен коническим стаканом 8 с обеспечением зазора, превышающего наибольший относ кузова, который происходит при прохождении тепловозом кривой радиусом 125 м. Упругий элемент 5 представляет собой

резиновую шайбу, привулканизированную к стальным пластинам, имеющим выштампованные кольцевые зацепы для исключения поперечного сдвига элементов в комплекте и в соединениях с опорными плитами.

Рис. 1. Комбинированная опора: 1, 16 — верхняя и нижняя опорные плиты; 2 — крышка; 3 — болт; 4, 6 — опорные кольца; 5 — упругий элемент; 7 — регулировочные прокладки; 8 — конический стакан; 9, 10 — хомуты; 11 — чехол; 12 — пробка; 13 — сливная пробка; 14 — рама тележки; 15 — обойма; 17 — ролик; 18 — втулка; 19 — корпус роликовой опоры

Каждый комплект резинометаллических элементов комбинированной опоры подвергается стендовой тарировке по высоте (размер К) с учетом динамической нагрузки, равной 140 кН (14 тс), а также проверке качества изготовления элементов. Вертикальная жесткость комплекта резинометаллических элементов составляет 55-Ю5 Н/м (550 кгс/мм), а горизонтальная жесткость — 2-105 Н/м (20 кгс/мм). Комплекты одной тележки не должны отличаться друг от друга по высоте более чем на 1 мм. Соблюдение этого требования достигается установкой регулировочных прокладок 7 под опорную часть кузова.

Внутреннюю полость роликовой опоры заполняют осевым маслом. Масло в опору заливают через отверстие, закрываемое пробкой 12, а слив масла и промывку опоры производят через отверстие, закрываемое пробкой 13. Роликовая опора закрыта крышкой 2, которая предотвращает выплескивание масла из опоры ее подвижной системой. Для предотвращения попадания в комбинированную опору посторонних предметов и атмосферных осадков она закрыта чехлом 11, закрепленным на корпусе роликовой опоры и защитном

Читайте также:  Внутричерепное давление у плода

кольце кузова хомутами 9 и 10.

Каждая комбинированная опора по отношению к центру поворота тележки установлена так, что роликовой частью обеспечивается поворот тележки и возвращающий момент, а поперечное перемещение кузова (относ) достигается за счет поперечного сдвига каждого комплекта резинометаллических элементов. Предельный сдвиг комплекта резинометаллических элементов составляет +45 мм. Упругое опирание кузова позволяет получить дополнительный прогиб до 20 мм в рессорном подвешивании тепловоза и тем самым улучшить динамико-прочностные показатели ходовых частей экипажа тепловоза.

Ремонт опорно-возвращающего устройства осуществляют при выкатки тележки из под тепловоза и его подвешивании. Поврежденные детали заменяют. После проведения работ в устройство заливают 30л осевого масла. В дальнейшей эксплуатации устройство смазывается через пресс-масленки смазкой ЖРО.

Источник

Регулятор давления 3РД

Регулятор давления ЗРД используется на тепловозах с приводом компрессора от дизеля. Регулятор давления (рис. 3.15.) состоит из корпуса 9, в котором находятся два винтовых стержня 5 с фасонными гайками 8, контргайками 7 и регулировочными пружинами 4 и 10. Выступы фасонных гаек помещаются в вертикальном пазу корпуса 9, что исключает их вращение на винтовых стержнях 5.

Пружина 4 упирается в выключающий клапан 3, а пружина 10 — во включающий клапан 11. Нижняя торцовая поверхность клапанов 3 и 11 выполнена комбинированной — в виде рабочей и срывной (кольцевой) площадей. Клапаны 3 и 11 имеют возможность вертикального перемещения в направляющих (гнездах) 2 и 12. В направляющую 12 ввернуто седло 13 подпружиненного обратного клапана 1. Внутренняя полость корпуса регулятора перегородками разделена на три камеры: выключающего клапана (левая), главного резервуара (средняя) и включающего клапана (правая). В средней камере корпуса расположен фильтр 6 с набивкой из конского волоса.

Пружина 4 выключающего клапана регулируется на давление 8,5 кгс/см2, а пружина 10 включающего клапана — на 7,5 кгс/см2.

Регулировка усилия пружин 4 и 10 осуществляется вращением винтовых стержней 5. При этом фасонные гайки 8, перемещаясь в вертикальном направлении, изменяют усилие затяжки пружин. Давление переключения на холостой ход регулируется вращением левого винтового стержня 5, а на рабочий ход — правого стержня. После регулировки стержни 5 закрепляются контргайками 7.

К нижней части корпуса (привалочной плите) присоединены трубки с резьбой 12″ от главного резервуара (ГР) и с резьбой диаметром ¼» от разгрузочных устройств компрессора (РУК), установленных на всасывающих клапанах. На корпусе регулятора имеется атмосферный выход (Ат).

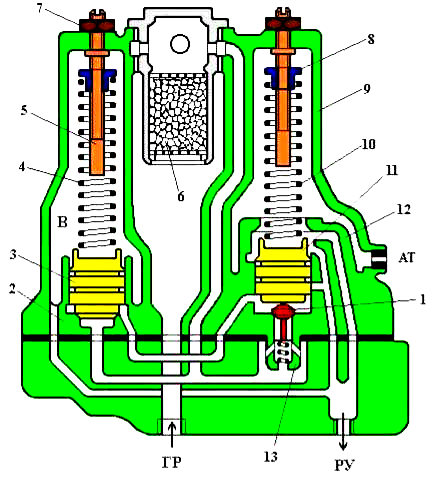

Рис. 3.14 Регулятор давления ЗРД

1-обратный клапан, 2, 12- направляющие, 3- выключающий клапан, 4, 10 — пружины, 5- винтовой стержень, 6- фильтр, 7- контргайка, 8- фасонная гайка, 9- корпус, 11-включающий клапан, 13- седло обратного клапана

При работе компрессора под нагрузкой сжатый воздух из ГР проходит в среднюю часть регулятора давления, откуда через фильтр 6 поступает под выключающий клапан 3, воздействуя на его рабочую площадь, и к обратному клапану 1. В этот момент камера включающего клапана, трубопровод РУК к разгрузочным устройствам компрессора и. следовательно, полость над диафрагмой 14 (рис. 3.4.) сообщены с атмосферой через отверстие Ат. При повышении давления в ГР до 8,5 кгс/см2 выключающий клапан 3 отойдет от своего седла вверх. При этом давление воздуха распространяется на большую (срывную) площадь клапана, что вызывает четкий его подъем. Открытие выключающего клапана 3 обеспечивает проход воздуха под включающий клапан 11, который также открывается (поднимается вверх), поскольку его пружина отрегулирована на давление 7,5 кгс/см2. Включающий клапан, упираясь в верхнюю торцовую часть направляющей (гнезда) 12, разобщает правую камеру регулятора от канала РУК. При этом канал РУК перестает сообщаться с атмосферой, а правая камера регулятора продолжает сообщаться с Ат.

Поднявшись вверх, включающий клапан 11 обеспечивает проход воздуха из ГР в канал РУК через ранее открывшийся выключающий клапан 3 и освобождает обратный клапан 1, который своей пружиной поднимается вверх (открывается) и тоже начинает пропускать воздух из ГР в канал РУК, и одновременно по нижнему горизонтальному каналу в привалочной части — в камеру (левую) выключающего клапана. Повышенное давление в левой камере регулятора совместно с пружиной 4 обеспечивают посадку на седло (закрытие) выключающего клапана 3. При таком положении клапана 3 воздух в канал РУК будет проходить только через открытый обратный клапан 1.

Из канала РУК воздух проходит в полость над диафрагмой 14 (рис. 3.4.) разгрузочных устройств компрессора. При этом диафрагма 14 прогибается вниз и воздействует на поршень 13, который, преодолевая усилие пружин 12 и 10, перемещает вниз стержень 11 и упор 9. Последний своими пальцами отжимает от седла клапанные пластины всасывающих клапанов и удерживает их в этом (открытом) положении. Компрессор переходит в режим холостого хода, при котором ЦНД засасывают воздух из атмосферы и выталкивают его обратно через всасывающие фильтры, а ЦВД всасывает воздух, оставшийся в холодильнике, и выталкивает его обратно в холодильник.

Читайте также:  Давление у детей заговоры

После понижения давления в ГР до 7,5 кгс/см2 пружина 10 опускает на седло включающий клапан 11, который перемещает вниз (закрывает) обратный клапан 1. При этом перекрывается доступ воздуха из ГР к разгрузочным устройствам компрессора, а камера выключающего клапана и канал РУК сообщаются с камерой включающего клапана и далее с Ат. Сжатый воздух из полости над диафрагмой разгрузочных устройств выходит в атмосферу через регулятор давления. При этом пружина 10 (рис. 3.4.) отжимает вверх упор 9, а пружина 12 — поршень 13. Клапанные пластины всасывающих клапанов своими коническими пружинами прижимаются к седлам и компрессор вновь переходит в рабочий режим.

На двухсекционных тепловозах регулятор давления, управляющий работой компрессоров обеих секций, включается только на одной секции, а на другой отключается перекрытием разобщительных кранов на трубопроводах, сообщающих его с ГР и разгрузочными устройствами.

Регулятор давления АК-11Б?

Регулятор давления АК-11Б применяется на подвижном составе с приводом компрессора от электродвигателя.
Регулятор давления (рис. 3.16. а) состоит из пластмассового основания (плиты) 6 с фланцем 4 и кожуха 10. Между фланцем и основанием помещена резиновая диафрагма 3. На плите 6 укреплены кронштейн 9 с винтом 11, неподвижный контакт 8, две стойки 17 с металлической планкой 14 и пластмассовая набавляющая 19. В основание помещен пластмассовый шток 1, который одним концом упирается в резиновую диафрагму 3, а другим — в регулировочную пружину 18, которая, в свою очередь, упирается в пластмассовую планку 16. На металлической планке 14 имеется винт 15, вращением которого можно перемещать планку 16, и тем самым изменять затяжку пружины 18. Рычаг 13 имеет две оси: подвижную 2, проходящую через шток 1, и неподвижною 5 в направляющей 19. К рычагу 13 с помощью пружины 7 прижат подвижный контакт 12.

Рис. 3.16 а — Регулятор давления АК-1Б

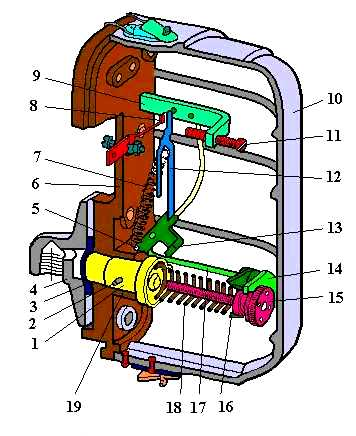

1- шток, 2- подвижная ось, 3- резиновая диафрагма, 4- фланец, 5- неподвижная ось, 6- основание (плита), 7, 18- пружины, 8- неподвижный контакт, 9- кронштейн, 10- кожух, 11, 15- винты, 12- подвижный контакт, 13- рычаг, 14, 16 -планки, 17- стойка, 19- направляющая

На электровозах регулятор давления регулируется на выключение электродвигателя компрессора при давлении в ГР 9,0 кгс/см2 и на включение при давлении в ГР 7,5 кгс/см2, а на электропоездах соответственно на 8,0 кгс/см2 и 6,5 кгс/см2. При отсутствии давления в ГР детали регулятора занимают положение, изображенное на рис. 3.16 б. Под усилием регулировочной пружины 18 шток 1 находится в крайнем левом (по рисунку) положении, а пружина 7 расположенная под углом α = 9° к неподвижной оси 5 рычага 13, надежно прижимает подвижный контакт 12 к неподвижному контакту 8, то есть цепь питания электродвигателя компрессора замкнута. При повышении давления в ГР шток 1 вместе с подвижной осью 2 начинает перемещаться вправо, а рычаг 13 поворачивается вокруг неподвижной оси 5. При таком перемещении угол α начинает уменьшаться, и как только он станет равен нулю, то есть при совпадении оси пружины 7 с осью подвижного контакта 12, система займет неустойчивое положение (рис. 3.16. б).

При дальнейшем незначительном перемещении штока 1 пружина 7 резко перебросит подвижный контакт 12 с неподвижного контакта 8 на винт 11 (рис. 3.16. в), то есть произойдет разрыв электрической цепи электродвигателя компрессора.

Давление выключения компрессора (размыкания контактов регулятора давления) регулируют винтом 15 за счет изменения затяжки пружины 18, воздействующей на шток 1.Чем больше усилие пружины 18, тем при большем давлении в ГР произойдет размыкание контактов регулятора. Один оборот винта 15 изменяет давление приблизительно на 0,4 кгс/см2.

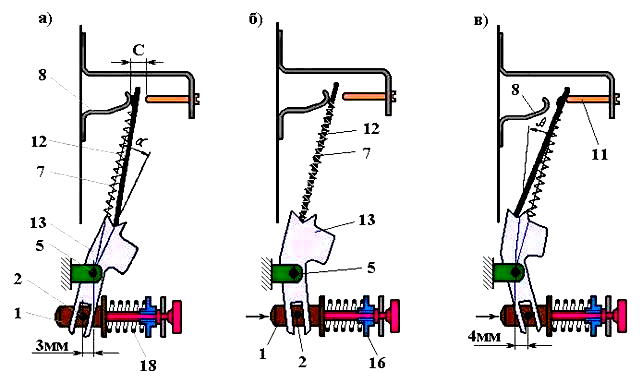

Рис. 3.16 б — Работа регулятора давления АК-1Б

Давление включения компрессора, точнее перепад давлений включения и выключения компрессора, зависит от величины раствора контактов «С», который может изменяться винтом 11. Чем меньше раствор контактов, тем при большем давлении в ГР включается компрессор. Так при С=5 мм разница давлений включения и выключения составит около 1,4 кгс/см2, при С=15 мм — 1,8 -2,0 кгс/см2

Источник
