Поясните статус ПБ-03-576-03

Поясните, пожалуйста, в ПБ-03-576-03 в NormaCS всплывает окно, что документ заменен на ФНП. Однако если внимательно прочитать приказ №116 от 25.03.2014, приложенный в ФНП, то увидим, что на самом деле в нем нет ни слова о том что указанные ФНП заменяют ПБ-03-576-03. Говорится только о том, что ФНП утверждены, а отдельные иные документы в том числе ПБ-03-576-03 отменены.

Вероятно, статус неверный?

Клиент NormaCS, 10 марта 2015

По вопросу о статусе ПБ-03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» в программе все верно.

Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утв. Ростехнадзором приказом № 116 от 25.03.2014 г.) разработаны на основе и взамен документов, перечисленных в приказе № 116 (см. скриншот «Снимок2»).

И еще, если в приказе 1 пунктом вводится документ, а 2 пунктом отменяются документы, то это и означает, что с вводом данного документа отменяется ряд других документов, т.е. «взамен». Это «классическое» написание приказа.

Администратор, 10 марта 2015

Подскажите пожалуйста, согласно п.6.2.7 ПБ 03-576-03 можно было изготовить специализированной организацией паспорт на сосуды в случае его утере. В нынешнем ФНП об этом нет упоминания. По новым правилам возможно ли такое? Если да, то какая организация может изготовить паспорт?

Пользователь, 7 сентября 2015

Хочу добавить, что в области применения ПБ 576 значится — изготовление, а ФНП предназначены для применения при разработке технологических
процессов, техническом перевооружении опасного производственного объекта. т.е. изготавливать по ФНП мы не имеем право. И ещё, в ФНП нет норм оценки качества сварных соединений, т.е. я как главный сваарщик, при аттестации технологии сварки не могу сослаться на этот документ. Получается старое отменили, новое толком не создали, или я что то не так понял из ФНП? Поясните пожалуйста.

Пользователь, 8 сентября 2015

Андрей, вот ответ наших экспертов.

Техническая документация по ПБ составляется в соответствии с ФЗ «О техническом регулировании» и ФЗ «О промышленной безопасности опасных производственных объектов». Взамен ПБ Приказом Ростехнадзора от 25.03.2014 №116 установлены «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

В новых Правилах не установлены требования по изготовлению утраченного паспорта, но в любом случае документ изготавливается специализированной организацией имеющей лицензию Гостехнадзора в соответствии с ФЗ «О лицензировании отдельных видов деятельности».

Это может быть как государственная экспертная организация, так и негосударственная.

Администратор, 9 сентября 2015

Спасибо за ответ! Небольшое уточнение: В случае если паспорт разрабатывается специализированной организацией имеющей лицензию, может ли она поставить свою печать в паспорте? Ведь согласно п.17 (последний абзац) ТР ТС 032/2013 — «На паспорте оборудования проставляется печать изготовителя и указывается дата его оформления»,

Пользователь, 9 сентября 2015

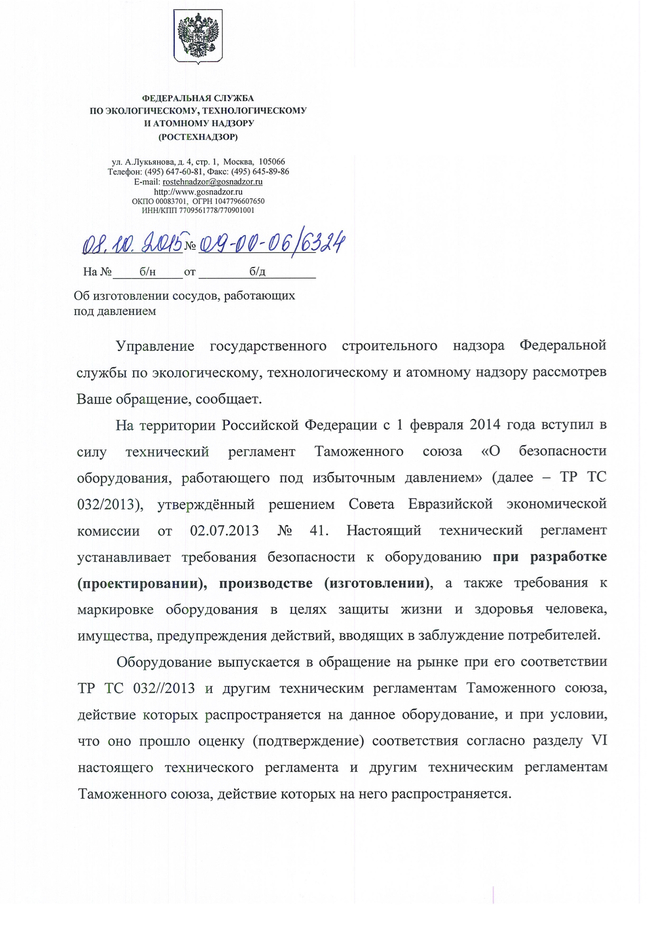

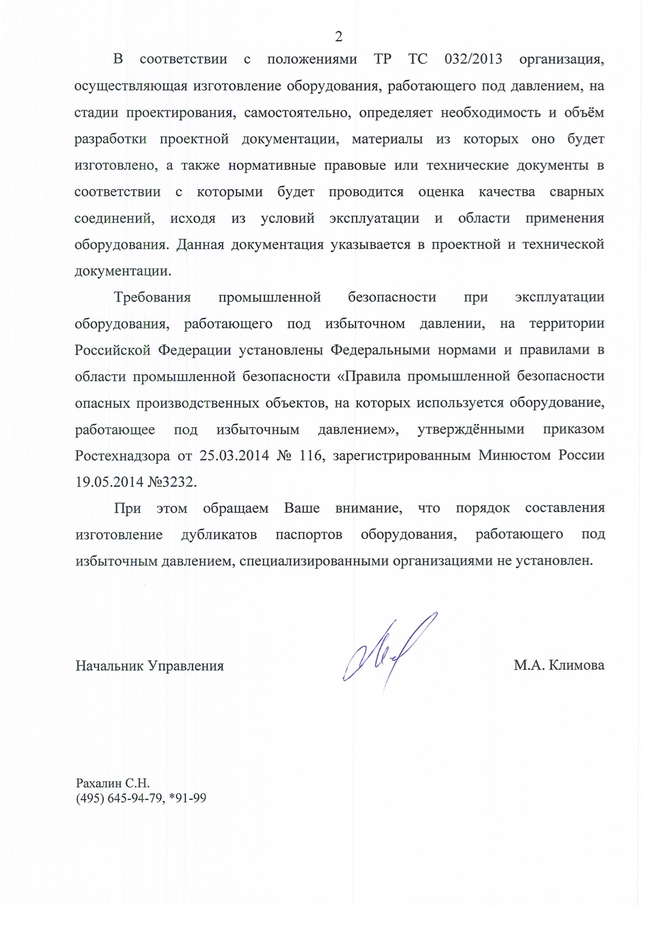

На все наши вопросы по этому поводу Ростехнадзор выслал такой ответ.

Администратор, 13 октября 2015

Подскажите пожалуйста, допускается ли выдача одного паспорта на серию одинаковых сосудов работающих под давлением или баллонов (менее 100 литров), установленных в одной единице оборудования (в рамках одной границы проекторования)? Или на каждый сосуд или баллон должен быть в обязательном порядке свой отдельный паспорт. В ПБ 03-576-03 напрямую такой информации не было. В пришедших взамен требованиям указанного ПБ — ФНП «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», и ТР ТС 032/2013 к сожалению об этом так же ни чего сказанно. Дайте пожалуйста пояснения?

Пользователь, 4 апреля 2016

Андрей, зададим этот вопрос в Ростехнадзор, ответа придется подождать.

Администратор, 4 апреля 2016

Пневмогидравлический аккумулятор может попадать под действие ПБ 03-576-03?

Пользователь, 8 апреля 2016

vovann99, в зависимости от его типа. Без данных сложно сказать. Опишите подробнее.

Администратор, 8 апреля 2016

NormaCS,Гидроаккумулятор баллонного типа. Объём жидкостной полоси, заполняемой гидравлическим маслом-50 литров. максимальное давление зарядки 180 бар.

Пользователь, 8 апреля 2016

vovann99, по нашему мнению, да, относится, так как давление выше 0,07 МПа. Почитайте внимательно область определения в этом ПБ.

И, кстати, напоминаем, что данный документ отменен и взамен него теперь действуют Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

Администратор, 8 апреля 2016

Андрей, ответ Ростехнадзора, в том числе и на Ваш вопрос (пункт 4). Выложим его здесь целиком, по другим вопросам тоже может пригодиться.

Администратор, 28 апреля 2016

Спасибо большое за ответ. А как можно увидеть вопросы на которые в этом письме указаны ответы (помимо моего)?

Пользователь, 30 апреля 2016

Андрей, добрый день! Можно, конечно. 🙂 Вопрос звучал так:

1. Вопрос п.12.3.10 ГОСТ 32569-2013 «Оценку качества сварных соединений по результатам радиографического контроля следует проводить по протяженности плоских дефектов (трещины, несплавления, непровары) и объемным (поры, шлаковые включения) дефектам согласно таблице 12.4.
Если при дополнительном контроле для трубопроводов III и IV категорий хотя бы один стык будет забракован, контролю подвергают 100% стыков, выполненных конкретным сварщиком.»

Вопрос. Условия проведения дополнительного контроля в данном пункте не разъяснены? Для сравнения: в ПБ 03-585-03 (см. п.7.3.14) написано: «Сварные соединения, оцененные указанным или большим баллом, подлежат исправлению и повторному контролю. Сварные соединения трубопроводов III и IV категорий, оцененные соответственно суммарным баллом 4 и 5, исправлению не подлежат, но необходимо подвергнуть дополнительному контролю удвоенное от первоначального объема количество стыков, выполненных данным сварщиком. Если при дополнительном контроле для трубопроводов III и IV категорий хотя бы один стык будет оценен соответственно баллом 4 и 5, контролю подвергают 100% стыков, выполненных данным сварщиком.»

2. П.12.3.6 ГОСТа 32569-2013 гласит «Контроль сварных соединений методом РД (ГОСТ 7512) или УЗД (ГОСТ 14782) следует проводить после устранения дефектов, выявленных внешним осмотром и измерениями, а для трубопроводов I категории, а также для трубопроводов с группой сред А(а) или работающих при температуре ниже минус 70°С — после контроля на выявление выходящих на поверхность дефектов методами магнитопорошковым (ГОСТ 21105) или капиллярным (ГОСТ 18442).»

Вопрос. Контроль сварных соединений методом РД/УЗД следует проводить после контроля на выявление выходящих на поверхность дефектов методами магнитопорошковым/капиллярным для трубопроводов I категории для всех групп сред или только для трубопроводов I категории с группой сред А(а) или р аботающих при температуре ниже -70°С, так как трубопроводы с группой сред А(а) или работающие при температуре ниже -70°С в любом случае являются трубопроводами I категории?

И у нас есть ответ по этим вопросам от ООО НТП «Трубопровод», разработчиков указанного ГОСТа.

1. Для давления больше 100 атм. пороговая температура снижена с 450 до 350 град.
2. Перед проведением РД целесообразно проведение контроля капиллярным , магнитопорошковым методами контроля.
3. Пользоваться справочным Приложением С.1 к ГОСТ 32569-2013 нельзя, т.к. оно предназначено исключительно для сравнительной оценки ГОСТ с Европейскими стандартами, о чем указано в заглавии таблицы, и не может заменить требования пунктов ГОСТ.
4. Группа среды А(а) содержит чрезвычайно опасные и высокоопасные вещества, которые требуют наибольшей безопасности трубопровода согласно: ГОСТ 32569-2013 (таблица 12.3) и «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», пункт 5.1.9 (приказ Ростехнадзора № 96 от 11.03.2012г.).
