7k1 система контроля давления в шинах

Audi A3 Sedan 1.8TFSI Quattro ПуФыФтик › Бортжурнал › Установка системы RDKS ( система контроля давления шин) (UPDATE 12.05.17)

Обновлено 15.05.17 добавлена информация по кодированию системы ( спасибо kefir1987 )

В машинах построенных на базе MQB технически возможно 2 варианта систем мониторинга давления.

1) система непрямого измерения
Она же опция ( 7K9 Датчик контроля давления в шинах ) доступная при заказе авто. Так же если её по каким то причинам у вас нет, её можно активировать при помощи шнурка, например вот так.
Система основанна на показаниях датчиков АБС. Принцип работы состоит в следующем: спущенное колесо имеет меньший радиус чем целое. Как следствие повреждённое колесо с меньшим радиусом делает большее число оборотов по сравнению с целым колесом. Система это улавливает и выдаёт предупреждение.
Однако у неё есть и недостатки, самый большой это медлительность, и низкая чувствительность, тоесть покажет система уже тогда когда колесо будет ого-го как спущенно.

2) система прямого измерения
Эта система недоступна для заказа в наших авто с завода, однако её штатно устанавливают на другие автомобили нашей платформы. Таким образом существует возможность и нам добавить эту систему.
Принцип работы нарисован на картинке ниже.
Бонусом на Ауди эти датчики показывают кроме давления ещё и температуру в каждом колесе.

В двух словах в каждом колесе устанавливаются датчики которые по радиоканалу передают показания в блок управления системы. Принципиальный момент такой что этот блок должен быть установлен сзади справа по ходу движения авто. И закреплён снаружи авто ( за бампером или локером арки) именно в таком положении блок может корректно определить и позиционировать каждый датчик.

Если с активацией первой системы все ясно и многократно описывалось как мной тут так и коллегами. То систему с прямым измерением, насколько я знаю, на A3 8V никто не устанавливал. Пора ликвидировать этот пробел.

Читайте также:  Когда давление низкое рыба уходит

Для установки необходимы:

1)! блок gateway который поддерживает Can ext! если у вас есть хоть одна из опции как динамические или светодиодные фары, ассистент дальнего света, или камера на лобовом, или адаптивный круиз контроль, то GateWay вам менять не нужно, в противном случае необходим еще и он. Его номер 5Q0907530Q
2) Датчики в колеса набор из 4х штук в комплекте с нипилями 5Q0998270 можно покупать и по одному датчику, но так банально проще и дешевле.
3) Антенна для датчиков 5Q0907273B
4) Ответный разъем для антенны 8E0971934A
5) Кронштейн антенны 3AA907538
6) ремонтный провод 000979009E нужно 3 шт. ИЛИ пины этого провода N90764701 Нужно 6 шт.
7) Уплонители проводов 3C0972741 нужно 4 шт.
8) Изолента для наружных работ N10592002 или от фирмы Коропласт (тот же самый оригинал)
9) Изолента для внутренних работ 000979950 или от фирмы Коропласт (тот же самый оригинал)
10) Гофра N10732501 или на любом радио рынке примерно метр

У меня уже с завода стоял «полный» GateWay (пункт 1), по этому его я не менял. антенну и готовую обжатую и запинованную проводку (пункты 3-7) приобрел у Михаила ( Mkuklenkov ) остальное на Autodoc.ru (не реклама, там не факт что дешевле 😉 )

Этап первый: домашний
для начала нам нужно немного модернизировать наш кронштейн 3AA907538, берем и отсекаем все лишнее

Источник

Skoda Octavia A7 FL Black Edition › Бортжурнал › PR-7K1 — Установка системы контроля давления в шинах

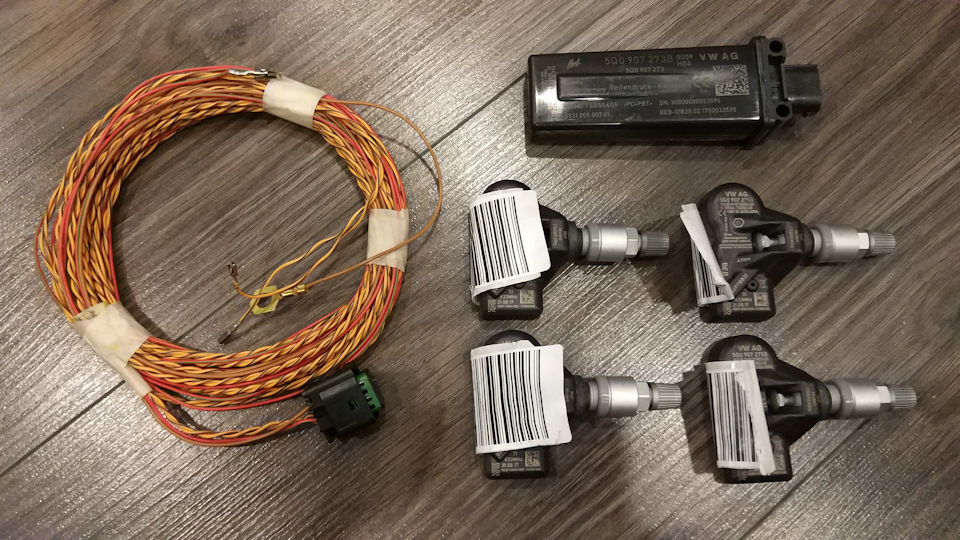

Для установки системы прямого контроля давления в шинах потребуется:

• Антенна 5Q0.907.273B — 1шт.
• Датчики контроля давления в шинах 5Q0.907.275B — 4шт.
• Проводка от антенны до шлюза, блока предохранителей.

Читайте также:  Бодибилдинг при низком давлении

Подключение Антенны RDKS:
T4/1pin — CAN extended low → T20/7pin
T4/2pin — плюс от предохранителя #34.
T4/3pin — CAN extended high → T20/17pin
T4/4pin — масса

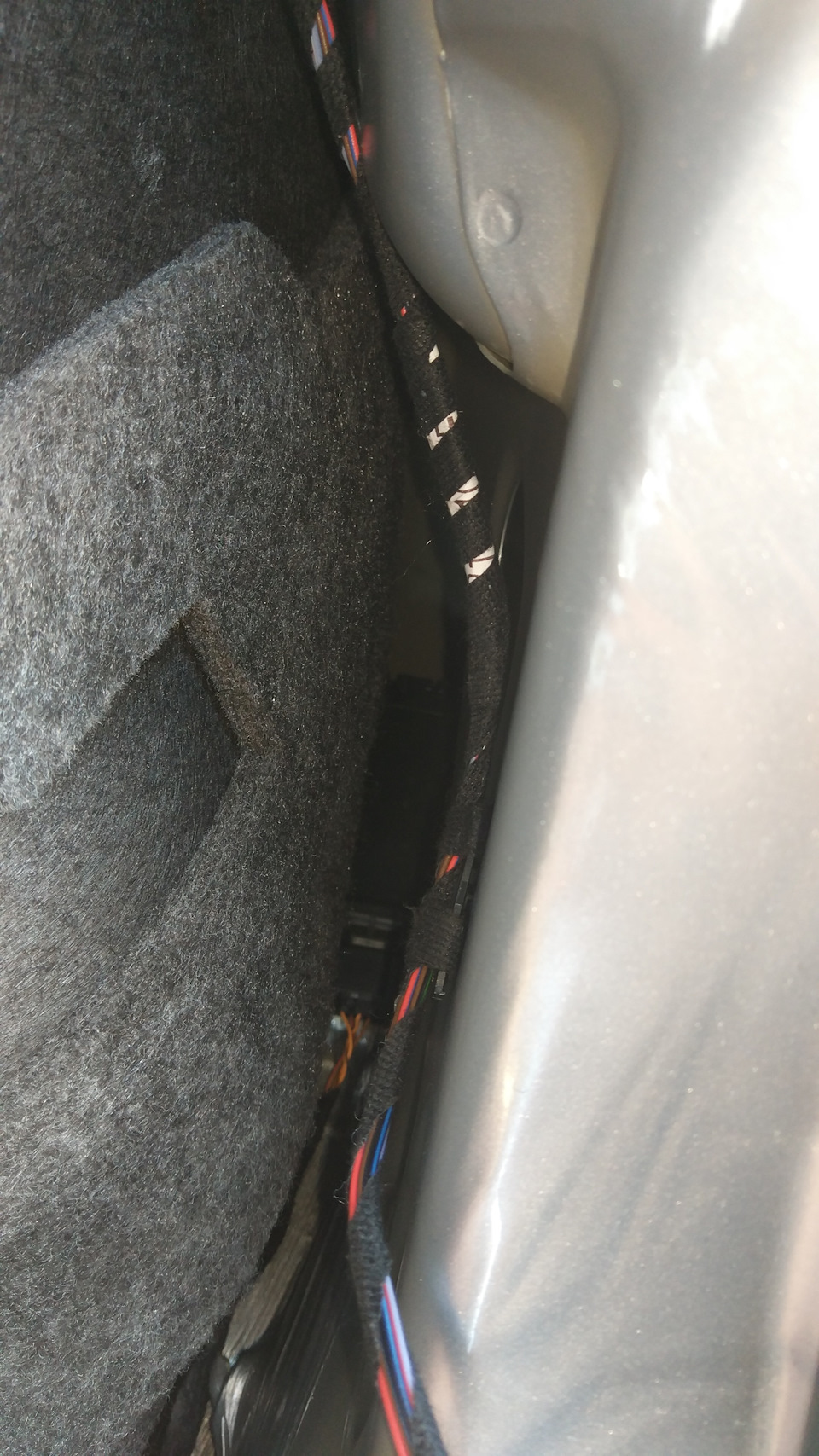

— Антенну разместил в багажнике под правой обшивкой крыла, около заднего фонаря, обмотав антенну звукоизоляционном материалом.

— массу закрепил около левого фонаря на задней стенке на саморез.
— Питание штатно идёт через клейму 30
— Кан шину подсоединил к шлюзу.

Активация RDKS:
Блок 19 — Список оборудования — 65 Контроль давления в шинах — отмечаем галочкой оборудование и сохраняем.

Блок 17 — кодирование
===
[LN]_Tyre_Pressure_Monitoring: [VN]_yes
[LN]_Tyre_Pressure_Monitoring_BAP: [VN]_yes
===
Блок 5F — адаптации
===
[LO]_tire_pressure_system_0x07: [VN]_activated
[LO]_tire_pressure_system_0x07_msg_bus: [VN]_CAN_extended
===
Параметрию антенны изготовил под штатные параметры колес:
• 205/55/16 (для зимы)
• 225/45/17 (для лета)
• 225/45/18 (на всякий случай) — скорее всего переделаю

Источник

Audi Q7 «🦈 АКУЛА🦈» › Бортжурнал › Китайский TPMS, или система контроля давления в шинах.

Всем привет, решил наконец написать про Китайскую систему контроля давления в шинах (TPMS), пишу спустя год использования, год использования показал что хоть это и Китай и колхоз соответственно, но она работает и работает исправно, давление показывает точно, ни каких глюков не замечал вообще. Один раз проколол колесо, поставил машину на парковке, утром пришёл, а прибор пищит, предупреждает о падении давления и соответственно показывает в каком колесе мигающим индикатором (мигают цифры давления), а так бы я и не заметил, поехал пока уже не ощутил бы на ходу. Единственное заменил на одном из датчиков уплотнительное кольцо (резинку), видимо перетянул когда наворачивал и стало подспускать, но и об этом прибор предупредил. Короче работает система и работает хорошо, кто бы что не сказал, колхоз, что колпачки смотрятся инородно и т.д., согласен, но они работают и выполняют свою функцию на все 100%, и это главное, из безполезностей считаю показатель температуры воздуха в шинах, незнаю зачем он, ну пусть будет. Дисплей на солнечных батареях и на шнурке для подзарядки, шнурок у меня подключен в USB зарядку спрятанную в потолке, а она к центральному плафону освещения салона, работает только через зажигание. Так же в приборе датчик движения, уйдя из авто дисплей тухнет что бы не высаживать батареи, садясь в салон включается самостоятельно.
Брал соответствно на Али, но с доставкой из России. Ссылка на товар где брал:
a.aliexpress.ru/_eN8y2v

Читайте также:  Насосы повышают давление воды

На момент покупки не знал что есть просто комплект из 4-ех датчиков с передачей показаний на телефон в приложении, а то можно было данное приложение установить на головное устройство (у меня Андроид) и показывало бы там👍👍👍, типо штатно😁.
