A01 разомкнуто реле низкого давления

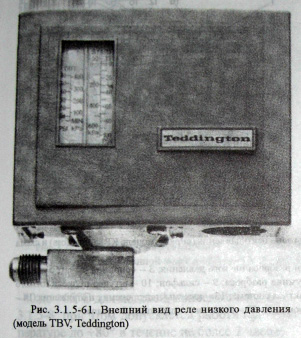

Реле низкого и высокого давления

Реле высокого давления выполняют только одну заданную для них функцию, а именно защиту: их задача заключается в остановке компрессора при недопустимом повышении давления нагнетания. Существуют также комбинированные реле низкого/высокого давления, выполняющие функции обоих приборов.

Некоторые реле возвращаются в рабочее положение (взводятся) вручную, некоторые — автоматически, а у отдельных реле можно по желанию выбрать любой из этих способов. Реле с ручным взводом вернуть в рабочее положение можно только тогда, когда давление в контуре на всасывающей магистрали будет равно сумме давления срабатывания (остановки компрессора) и величины разброса (реле низкого давления), а в нагнетательной магистрали — разности давления срабатывания (остановки компрессора) и величины разброса (реле высокого давления). Некоторые модели реле давления оборудованы двойным сильфоном, предотвращающим потери хладагента в случае разрушения регулировочного сильфона (внутреннего).

В этом случае компрессор может быть вновь запущен после его отключения по команде реле, только когда реле будет заменено. Большинство реле давления нечувствительны к изменениям температуры окружающей среды, если, разумеется, эти изменения остаются в заданном диапазоне (от −40 до +65°С для моделей, приведенных в табл. 3.1.5-8, при этом допускается работа при температуре до +80° в течение не более 2 часов).

Источник

Как устроено реле давления

Реле давления позволяют контролировать и управлять работой устройств, например насосов. Управляющим сигналом для реле является величина давления.

Для чего нужно реле давления?

Реле позволяет при достижении заданного давления воздействовать на электрическую цепь, например разомкнуть ее. Для чего это нужно?

Пожалуй, самым известным вариантом является применение реле давления в насосно-аккумуляторных станциях, в системах водоснабжения или в гидравлическом приводе. В этом случае на выходе насоса устанавливается гидравлический аккумулятор, способный накопить некоторое количество жидкости под давлением. Это позволяет накопить некоторый объем жидкости и использовать его при пиковых нагрузках, или накопить жидкость и отключить насос, расходовать жидкость можно из аккумулятора, затем когда давление жидкости в нем упадет включить насос. То есть можно, например, пользоваться водопроводом в частном доме, но насос, при этом будет работать не постоянно, а только при падении давления в аккумуляторе ниже заданной величины. Попробуем разобраться как будет работать система.

Насос Н может всасывать жидкость из источника, линия нагнетания насоса соединена с водопроводом с краном КР, к тому же к ней присоединен гидроаккумулятор ГА. Чтобы жидкость из аккумулятора не вытекала из аккумулятора при выключении насоса, установим у него на выходе обратный клапан КО.

Если теперь мы включим приводной двигатель насоса, он начнет заполнять аккумулятор, но нам необходимо когда-то отключить насос, как это сделать? Установим в систему реле давления РД1, оно будет размыкать электрическую цепь и отключать насос при достижении давления отключения. Пользуясь водопроводом мы будем расходовать жидкость из аккумулятора, давление в системе будет падать. Использовать то же самое реле для включения насоса нецелесообразно насос будет выключаться и тут же включаться даже при небольшом расходе жидкости. Лучше установить в систему еще одно реле РД2 и настроить его на меньшую величину, при срабатывании этого реле приводной двигатель насоса должен будет включаться.

Читайте также:  Как повлиять на диастолическое давление

Электронные и механические реле

По принципу работы можно выделить два типа реле давления:

  • электронные;
  • гидроэлекрические (механические).

В механических реле жидкость воздействует на элемент, который перемещаясь воздействует на электрический датчик и замыкает (или размыкает) контакт.

Электронные реле содержат два элемента — датчик давления, который преобразует величину давления в электрический сигнал и выключатель, который в зависимости от этого сигнала воздействует на электрическую цепь.

Реле давления плунжерного типа

Одними из самых распространенных реле являются плунжерные. В таком реле с одной стороны на плунжер, установленный в корпусе, воздействует давление жидкости, с другой поджатая пружина. На плунжере закреплен толкатель, который воздействует на электромеханический конечный выключатель и замыкает контакт.

Если реле оснастить механизмом регулировки поджатия пружины, то можно будет настраивать величину давления, при котором толкатель воздействует на контакт. Таким образом осуществляется настройка величины срабатывания реле. Из-за трения и различного усилия сжатия и распрямления реальной пружины реле может замыкать контакт при одной величине давления, а размыкать его при другой, эту разницу называют гистерезисом.

Реле давления с трубкой Бурдона

Чувствительный элемент большинства манометров — трубка Бурдона также может использоваться и в реле давления.

Трубка из упругого материала стремиться выпрямиться при увеличении давления. Если к свободному кончу трубки присоединить механизм, который будет переключать электрический контакт, то деформация трубки будет вызывать замыкание (размыкание) электрического контакта.

Для чего нужно электронное реле давления?

Конструкция механических реле достаточно проста, а их стоимость невелика. Однако и возможности настройки такого реле ограничены, можно настроить величину срабатывания реле, а гистерезис будет определяться особенностями конструкции и изменить его в процессе эксплуатации не удастся.

Большую гибкость в настройке обеспечивает электронное реле, оно позволяет применять микроконтроллеры, компьютеры для контроля и настройки режимов работы привода.

Реле с микропроцессорным управлением имеет высокую стоимость, его целесообразно применять в крупных насосно-аккумуляторных станциях при высоких требованиях к режиму управления.

Источник

9.2. Реле давления

Реле давления предназначены для контроля и автоматической защиты компрессора в случаях, когда давление всасывания меньше расчетного; давление нагнетания выше допустимого предела, предусмотренного испытанием системы на плотность. Кроме того, реле низкого давления двухблочного реле могут быть использованы для поддержания заданной температуры в охлаждаемом объекте. Промышленностью выпускаются реле давления в одноблочном и двухблочном исполнении.
Одноблочные реле давления по своей конструкции и принципу действия отличаются от манометрических реле температуры только отсутствием чувствительной термосистемы. Вместо нее контролируемое давление подается на сильфон через импульсную трубку.
Двухблочное реле контролирует два давления, действующие на один микропереключатель.
Характеристики реле давления. В зависимости от назначения различают реле низкого и высокого давления
Реле низкого давления. Прямое срабатывание этого реле (размыкание контакта) происходит при понижении контролируемого давления до величины, установленной на шкале уставки. Обратное срабатывание (замыкание контакта) происходит при повышении контролируемого давления на величину настройки дифференциала. Схема работы прибора представлена на рис. 100, а характеристики приборов этого типа — в табл. 61.

Читайте также:  Шины сверхнизкого давления кировец

Реле высокого давления. Прямое срабатывание реле высокого давления (размыкание контакта) происходит при увеличении контролируемого давления до величины, установленной на шкале уставки. Обратное срабатывание (замыкание контакта) бывает при понижении контролируемого давления на величину настройки дифференциала. Схема работы прибора представлена на рис. 101, а характеристики приборов этого типа — в табл. 62.

Двухблочное реле давления. Прибор включает в себя узлы низкого и высокого давления (рис. 102). Узел низкого давления устроен и работает аналогично одноблочному реле низкого давления.

Узел высокого давления имеет нерегулируемый дифференциал. При воздействии на сильфон высокого давления двуплечий рычаг узла высокого давления поворачивается против часовой стрелки и отодвигает от кнопки микропереключателя плечо рычага низкого давления. Основной рычаг узла низкого давления может оставаться в поднятом положении, а его плечо будет отодвинуто от микропереключателя пружиной заводской настройки.
При понижении высокого давления двуплечий рычаг перемещается по часовой стрелке и перестает препятствовать замыканию контакта плечом узла низкого давления.
Характеристики приборов этого типа приведены в табл. 63.

Установка и настройка реле давления. Приборы устанавливают на щите компрессора и соединяют импульсными трубками с полостями всасывания и нагнетания.
Нельзя присоединять приборы до всасывающего вентиля и после нагнетательного, поскольку при этом они будут контролировать давление в испарителе и конденсаторе и при закрытых вентилях компрессора его защиты не обеспечат. Контакты приборов включаются последовательно в цепь катушки магнитного пускателя компрессора.
Защита компрессора от опасных режимов работы. Реле низкого давления или узел низкого давления двухблочного реле служит для защиты компрессора во время работы при давлении ниже атмосферного во избежание подсасывания воздуха в систему через неплотности. Компрессор должен быть в этом случае отключен.
Реле высокого давления или узел высокого давления двухблочного реле служит для защиты компрессора от разрушения
Настройка шкалы уставки реле (или узла) низкого давления производится на избыточное давление 0,02—0,03 МПа.
Шкала уставки реле (или узла) высокого давления настраивается для аммиачных компрессоров и компрессоров, работающих на R-22, на 1,3—1,4 МПа; для компрессоров, работающих на R-12, на 1,0 МПа.
Величина дифференциала в этих случаях не имеет существенного значения. Для уменьшения времени возврата после срабатывания реле величина дифференциала устанавливается минимальной.
Следует помнить, что при правильно настроенных реле давления и отсутствии в полости компрессора избыточного давления (например, после ремонта) реле низкого давления имеет разомкнутый контакт. Для пуска компрессора следует чуть приоткрыть всасывающий вентиль компрессора, увеличив тем самым давление в компрессоре на величину настройки основной шкалы плюс дифференциал.
Автоматическое поддержание температуры охлаждаемого объекта. В малых холодильных установках температура камеры или хладоносителя может поддерживаться пуском или остановкой агрегата по команде реле низкого давления.
Настройку реле производят в следующей последовательности:
в зависимости от заданной температуры охлаждаемого объекта определяют предполагаемую температуру кипения хладагента по оптимальной разности температур;
пользуясь диаграммами i – lgP , S – Т или таблицей насыщенного пара хладагента, находят давление, соответствующее температуре его кипения;
с учетом абсолютного давления, применяемого в диаграммах и таблицах, устанавливают избыточное давление на шкале диапазона реле;
дифференциал располагают в среднем положении шкалы;
окончательную настройку прибора ведут по эталонному термометру.
Пример. В охлаждаемой камере температура должна быть –5 °С. Холодильная установка работает на R-12. Предполагаемая разность температур между воздухом камеры и кипением хладона-12 — 10 °С. Следовательно, t = –15 °С.
По диаграмме i – lgP или таблице насыщенного пара определяем, что абсолютное давление, соответствующее t = –15 °С, составляет 1,83·10 5 Па; значит, избыточное давление составит 0,83·10 5 Па. На шкале диапазона реле низкого давления устанавливают 0,83·10 5 Па (0,83 кгс/см 2 ).
При достижении устойчивого режима работы установки, если температура камеры превысит —5 °С (по эталонному термометру в средней части помещения на 2/3 высоты камеры от пола), то уставку шкалы диапазона смещают в сторону уменьшения давления и наоборот. Настройка дифференциала производится при слишком коротких или длинных циклах работы установки.
Проверка реле давления и его основные неполадки. Реле низкого давления периодически проверяют закрытием всасывающего вентиля, реле высокого давления — закрытием подачи воды или прекращением подачи воздуха на конденсатор.
Характерными неполадками реле давления являются обгорание контактов, поломка микропереключателя, засорение присоединительных штуцеров, нарушение целостности сильфонов, разрегулирование прибора, нарушение герметичности присоединительных трубок, пружины прибора теряют упругость.
При засорении штуцеров их прочищают латунной проволокой. Негерметичность импульсных трубок устраняют пайкой или бортовкой в зависимости от применяемого хладагента. При прочих неисправностях прибор заменяют и отправляют в ремонт.
