Gsm датчик давления системы отопления

Дистанционное (GSM) управление котлами отопления с телефона

Запись дневника создана пользователем Андрей-АА, 06.12.17
Просмотров: 8.556, Комментариев: 3

Дистанционное (GSM) управление котлами отопления с телефона.
Для дистанционного (GSM) управления отоплением газовыми или дизельными котлами с телефона я рекомендую использовать систему «Кситал GSM», которая является универсальной системой дистанционного (удаленного) контроля: управляющей, охранной, пожарной, контрольно-измерительной системой, которой довольно удобно со своего GSM телефона управлять конвекторами, газовыми и дизельными котлами отопления и многими другими устройствами, а также — контролировать различные параметры в удаленных помещениях.
Также с помощью модуля «Кситал GSM» можно управлять отоплением конвекторами и электрическими котлами.

Основное отличие модуля Кситал GSM от аналогов — это их несложное подключение к почти любым котлам отопления для дистанционного (удаленного) управления отоплением дома (с помощью GSM телефона), а также – удобный контроль температуры в доме, в его различных местах. «Почти любой» – это тот, в котором есть контакты для релейного комнатного термостата, который подключается не по специальной шине с соответствующими протоколами обмена данных, а по системе «включено-выключено» с помощью контактов своего реле.

Имеется два основных варианта подключения контактов реле управления модуля «Кситал-GSM» к котлу с комнатным термостатом – параллельное и последовательное.

Рассмотрим, что дает пользователю каждый из них в части GSM управления отоплением дома. Заметим, что после реализации любого из двух вариантов у нас будет уже два термостата – комнатный и модуль «Кситал-GSM». И совместно они будут работать немного по-разному, в зависимости от варианта подключения. Итак:

Параллельное подключение контактов реле.
В этом случае горелка котла будет включена если хотя бы одно из реле включено. Этот вариант можно использовать так: при отъезде из дома на несколько дней, Вы вручную снижаете температуру на комнатном термостате до температуры, необходимой в Ваше отсутствие. После этого GSM управление котлом отопления можно будет осуществлять только системой «Кситал GSM » (установив на ней перед отъездом, например, 8оС, а перед приездом — 23оС). Всё это – дистанционно, с GSM телефона. А по приезду в тёплый дом, Вы можете установить на комнатном термостате те же 23оС и далее — регулировать уже им. Также надо отключить управление от модуля «Кситал GSM» (например, заметно понизив температуру включения «Кситалом», например, до 8оС.

Достоинство: при выходе из строя одного любого указанного термостата в Ваше отсутствие, дом совсем не остынет, т.к. котел останется управляемым вторым реле.

Недостаток: при отъезде надо не забыть установить комнатный термостат на 8оС, иначе будет поддерживаться высокая температура и заметный перерасход топлива.

Последовательное подключение контактов реле.
В этом случае котел будет включен только, если включены оба реле. Этот вариант можно использовать если Вы не хотите делать ручное отключение-включение комнатного термостата, а поручаете эту задачу системе «Кситал GSM ». При отъезде Вы оставляете на комнатном термостате комфортную температуру (например, 23оС), но системой «Кситал-GSM» устанавливаете температуру, необходимую для поддержания в Ваше отсутствие (например, 8оС) и он ее отрабатывает. За несколько часов до следующего приезда Вы устанавливаете на «Кситале» любую более высокую температуру, чем стоит на комнатном термостате (например, 23оС). Реле «Кситала» включится, после чего регулированием температуры в доме займется комнатный термостат, и, по приезду в дом, Вам уже ничего включать-выключать не надо.

Достоинство: минимум действий по управлению. Если что-то забыли, то всё можно сделать дистанционно, через мобильный телефон и «Кситал-GSM».

Недостаток: при выходе из строя хотя бы одного из этих двух реле отопление не включится и дом будет остывать ниже плановой температуры.

При отсутствии комнатного термостата.
В этом случае подключать реле модуля «Кситал-GSM» нужно к контактам в котле, специально предназначенным для комнатного термостата. Они часто находятся на главной электронной плате, а иногда — на выносной контактной площадке. Найти их можно, взяв инструкцию Вашего котла и посмотрев схему и рисунки с комментариями.

Примечание как не надо делать: не рекомендуется никакими реле никогда выключать полностью питание котла, находящегося в нагретом состоянии, поскольку ему перед выключением требуется несколько минут, чтобы удалить циркуляционным насосом нагретый теплоноситель из теплообменника, чтобы не подвергнуть его перегреву.

Другие возможности системы Кситал GSM.
Кситал — универсальная система, он, кроме GSM управления котлами имеет и другие возможности.
Контрольно-измерительные:
— измерение температур в нескольких точках в помещении и на улице (от –25*С до +50*С).
— измерение напряжений в диапазоне от 0 до +13 Вольт. С программным пересчетом в удобный вид. Например если надо измерять напряжение в диапазоне от 0 до +60 вольт то на входе Кситала ставится делитель напряжения, после которого оно там будет в диапазоне от 0 до 13 Вольт и программно (СМС-кой) задаем коэффициент пересчета так, что пользователь при получении отчета увидит на экране телефона диапазон 0-60В.
Управляющие:
— GSM управление любыми электрическими устройствами (а через них — почти любыми вообще). Это делается через реле, которых в Кситал GSM — 3шт. Именно через них можно управлять конвекторами и электрическими котлами, а также — поливом, электродвигателями, освещением и прочим. У Кситала есть еще один выход — «открытый коллектор», которым тоже можно управлять через дополнительное реле.
Охранные и противопожарные:
— эти функции обеспечиваются подключением почти любых охранных и пожарных датчиков.
В системе «Кситал-GSM» также предусмотрено дублирование сотовых каналов связи (имеются места для 2 СИМ-карт) с надежным алгоритмом переключений между ними, резервирование по питанию (аккумулятор и встроенное зарядное устройство) и диагностика шин и шлейфов.
Смотрите также:
— Удаленное (GSM) управление конвекторами и электрическими котлами отопления с телефона.
— GSM-термостат для дома (котла, конвекторов, водопровода).
— GSM управление отоплением дома.
__________________________________________________

  • Вот сижу и разбираюсь с Кситалом, который 4т. Реле то вручную через СМС включаются, да вот выключаются через раз. Запуск как правило проходит нормально, а выключение — как получится. С чем это связано — не разобрался до сих пор. До этого стоял теплоком, но тот глючный вообще насмерть. За 2 недели после неоднократных отключений электричества 2 раза уходил в глухой аут, только перезагрузкой лечился. А ездить, этот глюк исправлять постоянно — не комильфо, это ж дача, да и за городом она. Перешел на Кситал и тут зависоны какие то. Непонятно.
    Vles
  • Это — не глюки, а такой вполне логичный алгоритм. Я уже очень давно не наблюдал реальных глюков в Кситале. Все «глюки» — незнание инструкции, или плохая связь/работа сотового оператора.
    В Кситале если в команде ТдатчикРеле стоит не ноль напротив соответствующего реле, то оно при команде «Включить Реле» будет почти сразу выключаться.
    Выберите только одно из двух:
    — либо автоматические управление температурой (и, к примеру, ТдатчикРеле =020),
    — либо ручное включение-отключение реле (и тогда — ТдатчикРеле должен быть =000).
    Андрей-АА
  • А есть ли к Кситалу проводной датчик угарного газа и как он подключается? Звонил в Кситал и в Грион, сказали таких нет.
    СвиридовМ
    1. Датчики СО в природе, естественно, есть, просто в Кситале (это — разработчик системы) их не может быть по определению, а в Грионе их просто нету, потому и не знают. Там есть нюансы по подключению и правильной установке.
      Я написал Вам в Переписку. Если надо, то я подберу датчики, схему и проконсультирую как и куда ставить.
      Андрей-АА
  • А почему «в Кситале их не может быть по определению»? Т. е. к нему их принципиально невозможно подключить и нужно для таких датчиков подбирать другую систему сигнализации?
    СвиридовМ
    1. Я лишь имел в виду, что фирма Кситал только — производитель Кситалов — ничем другим вроде бы не занимаются. А системы у них с очень широкой функциональностью и к ним можно подключать очень много чего.
      Андрей-АА
  • Выбираю между кситалом и галановским gsm , котёл галан очаг турбо 6 и навигатор базовый т. Дайте совет.
    250782
    1. Про котлы Галан — здесь.
      Про Галан-GSM: это — Кситал с наклейкой «Галан».
      Андрей-АА
  • По мне так есть контроллеры подешевле и поудобнее как в работе так и в пуско-наладке. Преимущество у Кситала только приложение для телефона.
    Вот интересный вариант http://www.radsel.ru/
    В скором будущем напишу отзывы на gsm-контроллеры Кситал, Мираж, и CCU825. Из того что представлено на рынке РФ пожалуй нету больше ничего интереснее для гибкой настройки автономной системы. ИМХО.
    AlexSinttig
Читайте также:  Малина снижает артериальное давление

Источник

Дистанционное управление отоплением и температурой дома. GSM системы управления климатом.

Содержание:

Возможности GSM-систем дистанционного управления температурой дома.

Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять посредством SMS команд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSMClimate компании «ЭВАН«. Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании «ГАЛАН«. Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров TeplocomGSM от компании «БАСТИОН» позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMS команд.

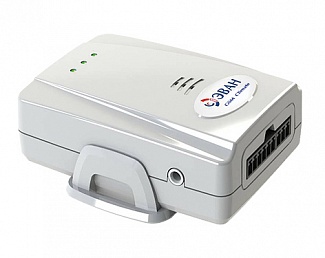

Система дистанционно управления отоплением «GSMClimate» от компании «ЭВАН».

Компания «ЭВАН» предоставляет новое поколение GSM-систем дистанционного управления. Их оборудование позволяет вести контроль, как старым и надежным способом с помощью SMS команд, так и благодаря новым сервисам через интернет и Wi-Fi, используя смартфоны. Давайте рассмотрим весь функционал:

• Удаленный доступ к системе отопления для включения, выключения и установки определенной температуры в помещениях через специальное приложение на мобильном устройстве (как IOS, так и Android)

Читайте также:  Как дыханием убрать давление

• Запоминание изменений параметров системы отопления, сделанных пользователем, и возможность использования их для автоматического контроля в течение заданного времени уже без Вашего участия, например в течение всей недели. (Режим умного хронотермостата).

• Наличие режимов «антизаморозка», «эконом», «комфорт» и «расписание», что расширяет режимы работы котла, что поможет экономить на отоплении.

• Встроенный синтезатор голоса. Да именно так! Устройство может синтезировать речь. Теперь, позвонив на устройство, можно услышать, приятную слуху, нотку женского голоса, рассказывающего о событиях в доме.

• В случае критических условий эксплуатации системы отопления, устройство автоматически Вам позвонит и сообщит о проблеме. А это плюс. Пока Вы не поднимите трубку и не прослушаете сообщение — устройство будет звонить Вам, периодически напоминая о себе. Так что выбирая это устройство рассчитывайте и на такие события.

• Возможность подключения уличного датчика температуры для организации функции «Климат контроль». Система автоматически корректирует режим работы котла от изменения уличной температуры.

• Сухой контакт управления котлом. Наличие реле с переключающимся контактом, что позволяет осуществить более сложное управление «Климатом в доме»

• Подключение до 5 датчиков контроля температуры. (Информация температуры в доме по 5 зонам)

Используя смартфон, для управления контроллером «ЭВАН GSMClimate» особых навыков не потребуется, в интерфейсе программы (приложения) разберется любой человек. Вы убедитесь в этом, посмотрев фото ниже:

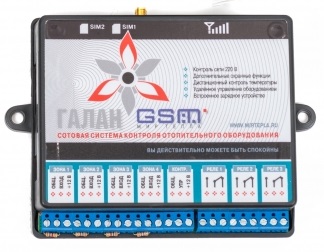

Система дистанционно управления отоплением «ГАЛАН-GSM» от компании «ГАЛАН».

В отличии от контроллера «ЭВАН GSM-Climate» и «Teplocom-GSM», контроллеры «ГАЛАН-GSM» отличаются функционалом, конечно на момент выпуска этих контроллеров в 90х это было ноу-хау. Да и сейчас функционал, для загородных и пригородных домов довольно широк. Контроллеры «ГАЛАН-GSM» относятся к контроллерам дистанционного управления использующие SMS команды. Сами команды немного усложнены, но имеют ряд преимуществ. В отличии от аналогов дистанционного контроля, системы «ГАЛАН-GSM» позволяют организовать полноценный дистанционный контроль при малом бюджете на затраты охранной системы. Если Вы хотите сделать собственную охранную систему контроля в доме, то эта система — «Ваш ключик». Давайте посмотрим список функциональных возможностей:

• Возможность управлять включением/отключением котла и контроллером «НАВИГАТОР«.

• Контроль температуры системы отопления по температуре помещения встроенным датчиком.

• Регулировка температуры системы отопления по температуре одного из выносных термодатчиков.

• Точность контроля температуры по установленному значению с гистерезисом +-1 гр. Цельсия.

• Предупреждение при выходе за уставки температуры системы отопления.

• Индикация пропадания/появления напряжения сети.

• Управление двумя независимыми устройствами (три реле с переключающимся контактом).

• Организация охранной системы с электронными, программируемыми ключами.

• Подключение внешнего микрофона. (Прослушивание помещения)

• Подключение датчиков разбития стекла, датчиков движения, датчиков открытия дверей. (до 4х зон)

• Возможность смотреть температуру до 5 помещений, а также выбирать по какому из датчиков регулировать температуру системы отопления.

• Наличие реле включения сирены.

Впечатляющий функционал не так ли? Можно организовать управление не только температурой системы отопления, но и включением допустим света в доме вечером, водонагревателя или других устройств, например прожектора при подъезде к даче. А интегрированный простой функционал охранки — позволит быть в курсе, что дома все отлично.

Система дистанционно управления отоплением «Комфорт-GSM» от компании «ГАЛАН».

А тех, кому нужен комфорт без лишних охранных функционалов, компания «ГАЛАН» может порадовать новинкой «Комфорт GSM«. Этот контроллер совмещает в себе комнатный хронотермостат, GSM-систему дистанционного управления температурой, и два релейных выхода для дистанционного управления двумя устройствами. Например, уличный свет, сирена, одним словом всем, что прейдет Вам в голову. Вот что пишет о своем детище компания «ГАЛАН»:

Модуль управления температурой воздуха «Комфорт GSM» позволяет задавать нужную температуру воздуха в помещении посредством сотовой связи стандарта GSM, отображения и задания на индикаторе необходимых параметров температуры и времени, формирования сигнала управления внешними устройствами. Полностью адаптирован для систем терморегулирования «Навигатор», «СТЭЛС», «ГАЛАКС», реализует режим энергосбережения.

• Комфорт GSM своевременно оповестит Вас с помощью SMS о пропадании напряжения 220 В, превышении максимально и минимально допустимых температур, уровне зарядки резервного аккумулятора и т.д.

• Автономный непрерывный режим работы.

• Автоматическая подзарядка резервного аккумулятора.

• Управление с мобильного GSM – телефона любой модели, поддерживающего технологию SMS;

• 2 выходных реле для включения дополнительных исполнительных устройств;

• Возможность подключения дополнительного датчика воздуха;

• Возможность ручного регулирования температуры воздуха;

Читайте также:  Венозное давление и аритмия

• Возможность программирования как с помощью телефона, так и компьютера;

• Рассылка тревожных SMS по списку до 10 номеров телефонов;

• Отчет по запросу о работоспособности системы;

• Сообщения о уровне зарядки резервного аккумулятора;

• Встроенный температурный датчик и схема управления электрическим котлом при помощи личного GSM телефона.

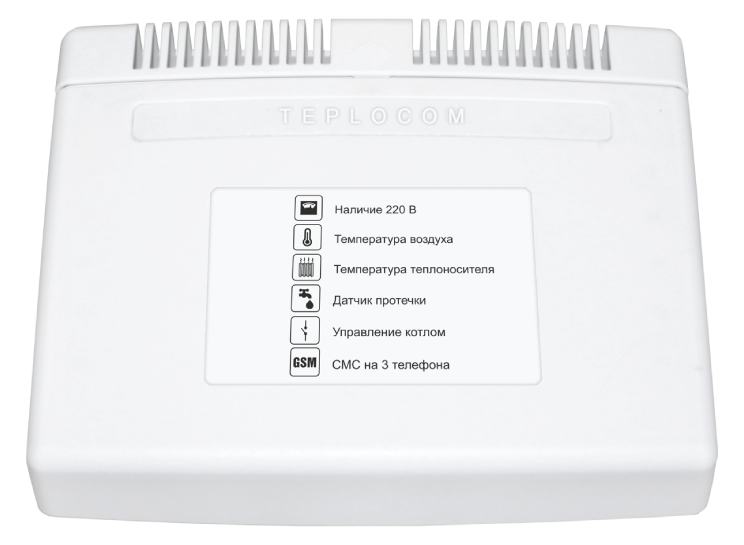

Система дистанционно управления отоплением «TeplocomGSM» от компании «БАСТИОН».

В отличии от системы дистанционного управления «ЭВАН GSM-Climate» и «ГАЛАН-GSM», контроллер «TeplocomGSM» схож с функционалом контроллера «ГАЛАН-GSM». Он также управляется с помощью SMS команд. Язык команд более упрощён. Устройство не имеет встроенного охранного функционала. В отличии от «ГАЛАН-GSM» позволяет расширенно регулировать температуру системы отопления.

Имеются два режима контроля температуры:

Контроль температуры отопления по внешнему датчику с установкой сразу двух значений Минимальной температуры и Максимальной температуры. Это позволяет задавать гистерезис или диапазон поддержания температуры.

Контроль температуры по встроенному датчику температуры воздуха с гистерезисом +-1 гр. Цельсия.

Итак давайте перечислим весь функционал:

• Подключение датчика протечки (датчика затопления).

• Предупреждение появления/пропадания напряжения сети.

• Один внешний датчик температуры.

• Предупреждение при выходе температуры за уставки. (Защита)

• Один сухой контакт, управляемый датчиком температуры.

Функционал прост, но если у Вас необходимость только в контроле температуры в доме, то этот прибор то, что Вам необходимо.

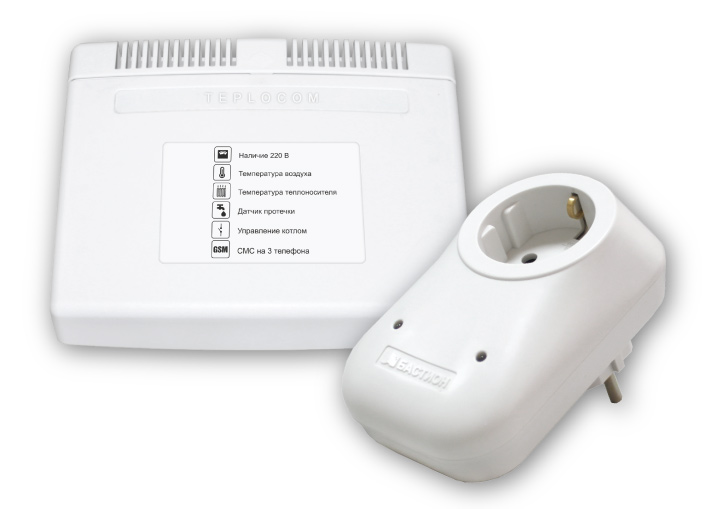

Система дистанционно управления отоплением «TeplocomGSM PRO» от компании «БАСТИОН».

Кстати совсем недавно в ассортименте компании «БАСТИОН» появились контроллеры «TeplocomGSM Pro«. Эти GSM-системы уже работают со смартфонами, через специальное приложение по GSM-связи и позволяют контролировать до 5 беспроводных розеточных реле на расстоянии до 200 метров. Перечислив функционал новых контроллеров Мы увидим преимущество контроллеров «TeplocomGSM Pro» даже над контроллерами «Эван GSM-Climate».

• Наличие трех входов (возможность организации охранки 3х зон).

• Удобное управление с помощью приложения GSM Teplocom.

• Подключение до пяти беспроводных управляемых розеток.

• Режим термостата для управляемой розетки. (Управление электронагревателями)

• Управление включением/отключением розетки по SMS.

• Управляемая розетка может работать, как измеритель температуры воздуха в помещении или термодатчик теплоносителя. (Возможность подключения выносного термодатчика)

• Мощность коммутации управляемой розетки до 3кВт.

• Режим термостата по температуре воздуха или теплоносителя.

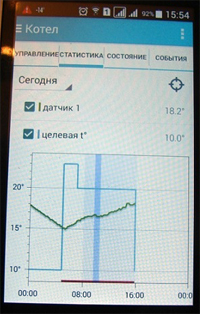

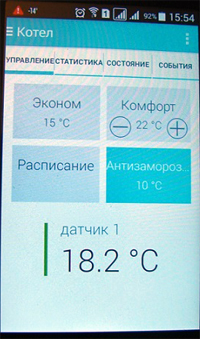

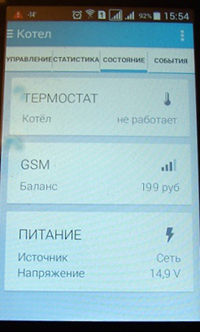

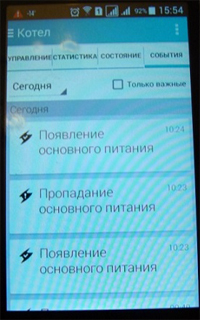

А совсем недавно GSM-системы Teplocom обзавелись приложением для смартфонов, вот их фото:

Одним словом устройства удаленного контроля температуры системы отопления и температуры в доме все больше и больше продвигаются в сторону систем автоматизации и умного дома. Каждый выбирает индивидуально от необходимых потребностей и функционала GSM-систему, соответственно от функций изменяется цена. Все это в итоге влияет на расширение ассортимента среди контроллеров дистанционного управления посредством GSM-связи.

Принцип работы GSM-системы удаленного управления системой отопления.

Вместо обычного комнатного термостата устанавливается GSM-система, у которой в комплекте имеется встроенный и выносной датчики температуры. Внутренний датчик позволяет измерять температуру воздуха в помещении, где установлен контроллер. Выносной датчик устанавливается в помещении, в котором необходимо контролировать температуру воздуха, или погружается через гильзу в систему с теплоносителем. По сигналу датчика при падении температуры ниже заданной, котлу передается сигнал о включении. При достижении заданной температуры котлу передается сигнал выключения. Управление производится релейным выходом контроллера, что позволяет использовать эти контроллеры с любыми устройствами коммутации. Например, поставив силовой контактор (пускатель) можно регулировать температуру в доме, снабженную инфракрасными нагревателями.

Благодаря постоянной готовности GSM-контроллера Вы всегда сможете проверить температуру воздуха в помещении по встроенному датчику и узнать температуру внешнего датчика, получить статус работы котла (состояние релейного выхода включен или выключен), статистику включений котла или температурный график. Все эти параметры зависят от встроенных функций GSM контроллера. Все зависит от метода управления GSM-системой, но всегда в любой момент Вы сможете получить информацию по SMS. В новых версиях программного обеспечения имеются возможности управления через приложение на вашем мобильном устройстве, либо на сайте компании- изготовителя в Вашем личном кабинете. Например таким функционалом может похвастаться контроллер «ЭВАН GSMClimate«, но обратите внимание, что для работы системы удаленного контроля необходимо наличие доступа в интернет с помощью сим-карты или через WI-FI.

Эпилог.

Мы рассмотрели трех лидеров на рынке контроллеров GSM-систем. У всех устройств разный функционал, но основное предназначение одинаковое. Ведь задача, которую должен осуществлять GSM контроллер дистанционного управления отоплением — это автоматизация регулирования температуры системы отопления в доме, что влечет не только комфорт и уют в пользовании отоплением, но и экономию Вашего бюджета. Вы всегда можете установить температуру в доме, которая Вам необходима, а это может быть температура от 5 до 15 градусов Цельсия при отсутствии в доме людей, либо 20-25 градусов Цельсия при присутствии человека в доме.
