Lexus GS III › Бортжурнал › Датчики давления + Ништяки от Владикуса
Датчики давления для второго комплекта колес!
Возможно!
На американских ГСах датчики сами прописываются в бортовой компьютер!
Ехать для этого к дилеру необязательно!
Спасибо Arnage-Arnage !
1. Владею GS350 2010 г.в. Европеец. Соответственно и рассказывать буду о нем, но я думаю или почти уверен, что все ниже написанное применимо ко всем Lexus.
2. Датчики давления стоят на всех 4-колесах + запасное колесо!
3. Крепится он на обод диска и представляют собой единое целое с ниппелем. Устанавливаются штатно, с завода!
4. Некоторые владельцы меняют на зиму одну резину, тогда все остальное можно не читать. Остальные покупают новые диски с резиной и собирают себе комплект на зиму. Ну а совсем некотором вообще «пофиг» и им ничего не надо. 🙂

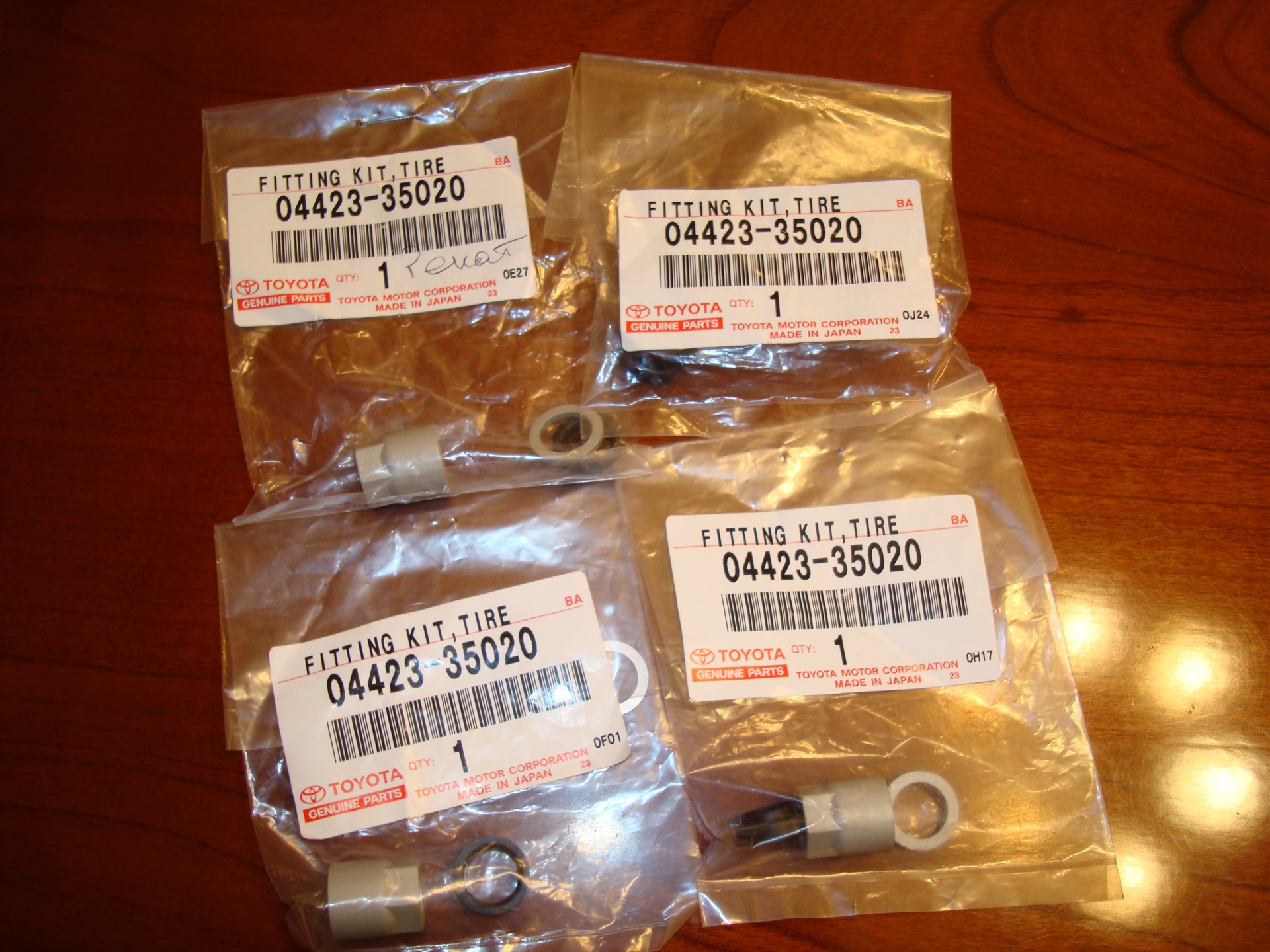

5. На некоторые, «не оригинальные» диски датчики сразу могут «не встать», т.к. под них нужна небольшая «площадка», чтоб датчик плотно прилегал к ободу и соответственно не пропускал воздух. Данная проблема «лечится болгаркой» за пару минут, т.е. Вы покупаете диски, датчики, установочный комплект и резину, всё это хозяйство собираете и везёте в хороший «Шиномонтаж», где за умеренные деньги это все соберут и отбалансируют! Если шиномонтажники грамотные и опытные, то сами все сделают и про «площадку» вас «грузить» не будут.
6. Самое главное!
— Перед установкой переписать номера датчиков, а лучше сфотографировать на телефон или фотоаппарат! В дальнейшем эти номера нам пригодится!
— Датчики для автомобилей американского рынка НЕ ПОДХОДЯТ для европейских авто и наоборот! Будьте внимательны при покупке!
7. Если все монтировать у Официального Дилера тогда пункт «6» пропускаем и «5» (по обстоятельствам). 🙂
8. Далее везем смонтированные колеса и номера датчиков к ОД или в любой другой профильный сервис (или поставить колеса сразу на автомобиль), где есть сервисный компьютер и электрики могут «прописывать» датчики колес в «компьютер» Вашего автомобиля.
9. При установке колес с не прописанными датчиками через некоторое время (от 2-3 до 30 минут), загорается индикатор давления в шинах и основной предупреждающий индикатор. Пугаться не стоит, а спокойно едем на сервис. Процедура «прописки» занимает от 20 до 60 минут (или по обстоятельствам). Некоторые датчики активируются не сразу, а сама активация происходит от давления воздуха в колесе (баллоне). В каждом датчике стоит батарейка, как утверждает ОД её хватает лет 6-8. И с завода датчик идет «выключенным». При повышении давления в колесе, датчик активируется, и дальше работает постоянно. Из-за конструктивной «особенности» для его активации необходимо временно накачать колесо до 3-4 атмосфер. И вот таким вот способом это все работает. Далее № датчиков (которые Вы ранее записали) вносятся в компьютер автомобиля. И если Ваш авто их «увидел», электрик прописывает это все «хозяйство» в Ваш авто вторым комплектом датчиков. У ОД эта процедура обычно стоит около 1500 р. При условии, что Вы колеса с новыми датчиками установили самостоятельно.
10. В бардачке внизу есть кнопка (на GS300/350, у других — возможно, в другом месте), которая переключает комплект датчиков (назовем их зима-лето), т.е. поменяли комплект колес, переключили кнопку. И всё, катаемся!
Информацию предоставил Box.
Оригинал сообщения и обсуждение здесь:
www.club-lexus.ru/forum/viewtopic.php?t=31752
Сами датчики давления примерно стоят 6000-9000 р. у ОД, но у «не официалов» их можно приобрести за 2500-3000р. т.е. в 2 раза дешевле! Цена за 1 датчик!
Наши номера датчиков по годам:
42607-30040 01.2005 — 07.2006
42607-50010 07.2006 — 09.2007
42607-50011 06.2009 — …
Надо заказывать для своего года.
! Эти номера актуальны только для Европейца !
Влад заказывал по ВИНу!
42607-50011 — 4 * 2500 руб
Далее остальное не относится к теме датчиков давления!
Источник
Lexus GS GS430 Intel Edition › Logbook › Замена батарейки в датчике давления в шине (или TPMS в разрезе)
Вступление
Все мы рано или поздно видим эту надпись на панели — LOW TIRE, закрывающая постоянно очень важную надпись с нашим расходом (интересно кто-то что-то другое ставит на панель?). Некоторые ездят постоянно так. Я так не смог. В свое время я решил подобрать знаний об этой несомненно полезной функции и разобраться почему она всех раздражает и все хотят от нее избавиться.
Теория и концепция работы
Уверен что мои теоретические абзацы читают очень мало людей, но я не перестаю писать килограмовые текста в надежде помочь людям в необходимых знаниях и самое что интересно, расставить для себя все точки над i.
И так система мониторинга давления в шинах или TPMS делится на два основных принципиальных типа работы:
1. TPMS не прямого действия.
Хитроумная система основанная на датчиках ABS. Если одна из шин спустила, то ее длина окружности уменьшится, что в дальнейшем приведет к более частым оборотам данного колеса. Система не требует никаких датчиков давления в шинах. Есть в некоторых тойотах (Toyota Solara, Highlander). Основной недостаток в неточности.
2. TPMS прямого действия.
Более очевидная реализация мониторинга за давлениями в шинах. В каждой шине по датчику давления (иногда даже в запаске). В основном датчиком является сосок. Внутри датчика батарейка. Передача данных (температура, давление, иногда ускорение) осуществляется через УКВ волны (315 МГц для штатов, 433 МГц для Европы и остальных стран, для япы вродеб другая частота, но не так важно). Датчики умеют только передавать сигнал на УКВ, так как прием УКВ сигнала потребовал бы больших энергозатрат. А так в режиме передачи датчик тратит около 250микроВатт, что обнадеживает в плане долготы функционирования на одной «незаменяемой батарейки». Для управления же датчиками используется НЧ в районе 125кГц, так как приемник на такой частоте мало жрет (или совсем не жрет). Батарейки теоретически должно хватать лет на 10, по факту чуть меньше а иногда и намного меньше.
Lexus TPMS
В наших любимых GS-ах используется как раз таки Direct TPMS (т.е. прямого действия) с датчиками в каждой шине и батарейкаи. Система простейшая. Есть антенна в потолке, есть ECU над магнитолой. Судя по всему у нас самая дешевая реализация. Так как упоминания о передатчика или приемниках НЧ я не нашел. Наша система не может сказать какая именно шина спустила, или в какой из шин умер датчик. Она может только кричать «Низкие шины» и «Проверка системы». Ну да ладно, как смогли уж.
Минусы Lexus TPMS:
1. Рано или поздно садятся батарейки. Производитель как бы намекает нам что в этом случае нужно приобрести новые датчики. И внимание! Мы должны сами разобрать старый датчик, откусить батарейку и утилизировать ее отдельно. Охренеть. Об этом написано в техдоке… А че бы батарейку не сделать съемную а? )))
Решение: менять батарейку вручную. Или отдать кому-нибудь пусть они суки меняют.
2. На некоторые диски не лезут датчики. Тут целых два выхода:
— Датчик крепить скотчем или ремнем вокруг нашего огромного диска. Так как датчик не обязательно должен быть вместо соска.
— Все датчики собрать и положить внутрь запаски и накачать. Желательно все же закрепить датчики хотя бы скотчем внутри запаски вокруг диска. Ну на всякий случай.
3. «Глючит». Нет не глючит. Если 100% работающие датчики даже после накачки и пятиминутной поездки так и выдают на панели «Низкие шины», то значит есть слабая утечка давления в одной из шин. Или нажата кнопка (та что под бардачком где-то) не того комплекта шин, а шины лежат в том же гараже где паркуете машину ))) у меня так было.
4. Нихрена не информативна. Что есть то есть. Но это лучше чем ничего. Иногда даже говорят что она нифига себе и не работает. Типо сняли датчики а она до сих пор (уже как второй день) не вывела сообщения о низком давлении. Да все потому что принцип работы такой, что датчики стеснительные, и говорят о себе не по запросу, а по псевдослучайному таймеру и при изменении давления в шинах. Таким образом если вы держали машину заведенной и шины очень недалеко разбартовывали, то толькоо тогда вы моментально получите ошибку.
5. Трудная замена датчика. Да, после замены датчика придется прописать новый датчик в системе у дилера. Либо самостоятельно с помощью Toyota Techstream.
Есть два «плохих» состояния TPMS:
1. Low tire — предупреждение о низком давлении в одной или нескольких шинах авто. Качаем, исправляем. Или кнопкой выбран не тот комплект шин. А тот который выбран лежит в том же гараже где и паркуете машину ))
Кстати если не уходит «Low tire» с панели, то возможно завышены исходные значения давления в шинах. Попробуйте накачать все шины как вам нужно и после этого ищем под рулем труднодоступную кнопку «SET (.)». Жмем ее три секунды что ли, и смотрим как на панели три раза моргнет лампочка шины.
«А как определить какой датчик умер (и умер ли он вообще)?» Известный вопрос. Единственным решением является использование нашего любимого Techstream. Открываем элемент «Tire Pressure Monitor System», далее слева нажимаем кнопку «Data List». И ждем. Ждем приличненько, минуты три что ли. Если у одного из датчиков стоит давление N/A, а температура — -40 — наш клиент! Не смотрим на пятый датчик запаски если его идентификатор состоит из нулей. Осталось только определить в каком колесе. Для этого лучше обзавестись насосом. Потому что нам придется по одному спустить каждое колесо и просмотреть изменения в значениях давления в табличке. Главное не торопитесь. Система крайне медленная ))
А вообще есть запись на драйве, как у нас в Алматы в панель машины зашили прошивку от араба и машина забыла про датчики давления. Но я против всяких кастраций и вазектомий.
Как я меня батарейку первый раз
С завода в датчиках стоят плоские литиевые батарейки BR2450 приваренные к контактам микросхемы. Тип батарейки крайне редкий. Зато есть схожий по многим характерстикам CR2450. Единственная разница в рабочих температурах. BR2450 — -40-+125С, а CR2450 — -30-+60C. Возможно из-за этого срок службы батарейки существенно снизится. Но это дешевле чем покупать новые датчики. Цена батарейки — примерно 1-2$.
Первый раз я попробовал перепаять батарейки год назад. И даже вроде бы успешно.
Сначала я расковырял ногтем массу похожую на герметик покрывающую батарейку, ну а затем оторвал от контактов старую приваренную батарейку.
