Ооо байкал насосы высокого давления
Струеобразующие насадки используются для образования струй воды высокого давления.

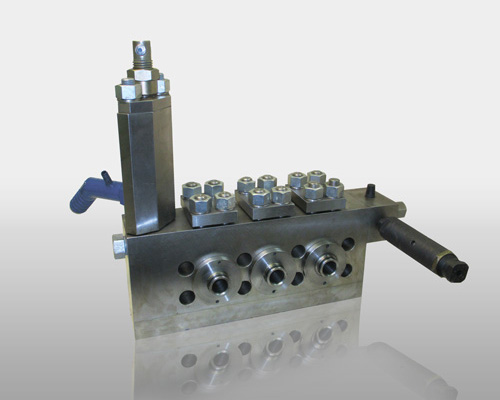

Сменные гидравлические части
В зависимости от выполняемых задач, возможна смена параметров оборудования путем замены гидравлических частей насоса.

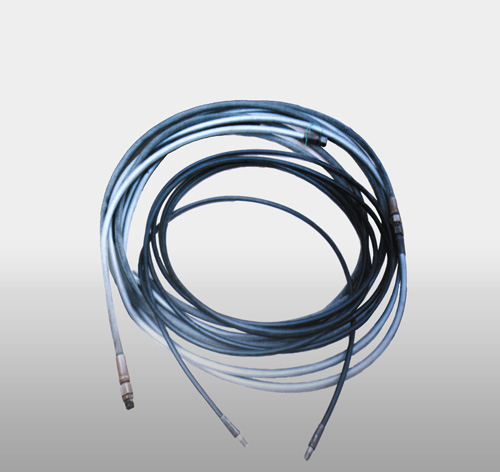

Рукава высокого давления (РВД)
Наши установки комплектуются рукавами высокого давления высокого качества. Все изделия проходят на заводе испытания, в соответствии со строгими положениями нормы DIN.

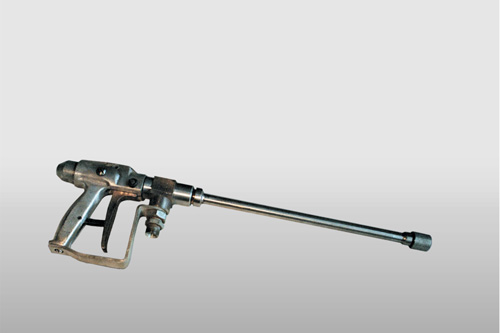

Пистолет гидравлический ПГ-63
- Масса — 2,6 кг.
- Длина — 615 мм.
- Ширина — 51 мм.
- Высота — 162 мм.

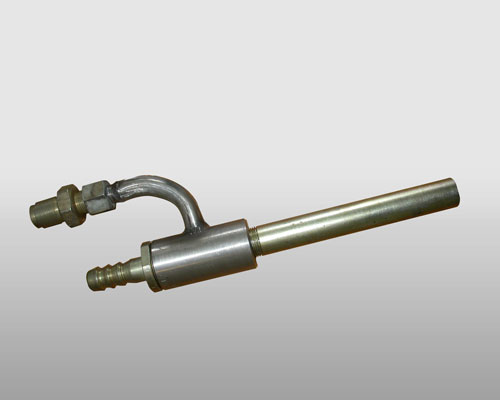

Приставка гидропескоструйная

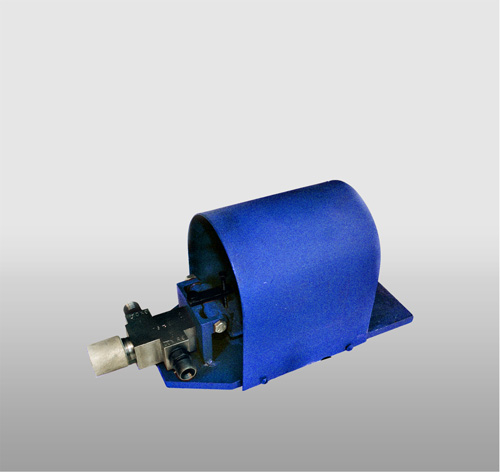

Клапан с ножным управлением КН-63
- Масса — 8 кг.
- Длина — 430 мм.
- Ширина — 180 мм.
- Высота — 180 мм.
Для того, чтобы заказать интересующую вас продукцию нажмите кнопку
ООО «Байкал»
— российский производитель насосов и насосных установок высокого давления.
Адрес:
Телефоны:
E-mail адрес:
Все права защищены © ООО «Байкал», 1992‑. При копировании материалов ссылка на сайт обязательна.
Как заказать оборудование
Для того, что бы заказать интересующую вас продукцию, отправьте заявку по электронной почте на адрес: baikal@dinamik1.ru или позвоните по телефону:
В заявке в свободной форме укажите: реквизиты вашей организации, телефон для связи, наименование продукции, количество. Если у вас есть ограничения по срокам и ценам, рекомендуем указать их, наряду с прочими требованиями, пожеланиями и вопросами, которые у вас есть.
В ответ вы получите коммерческое предложение, содержащее стоимость и все основные условия поставки.
Источник
Насосные установки высокого давления
до 1000 бар для гидроструйной очистки на основе спаренных насосов
Завод ООО «Байкал» производит насосные установки для гидроструйной (гидродинамической) очистки с рабочим давлением нагнетания и расходом от 65,0 МПа (650 бар) и 146 л/мин до 100,0 МПа (1000 бар) и 90 литров/минуту соответственно. Насосные агрегаты построены на принципе параллельной работы двух насосов высокого давления от одного силового привода (спаренные насосы или спарки). За счет синхронизации работы каждого насоса, агрегат превращается в шестиплунжерный насос. В качестве базового насоса используется серийно выпускаемый насос серии НВД 90 Т с полезной мощностью до 90 кВт и имеющий встроенную понижающую передачу.
В качестве силового привода используются электромоторы и двигатели внутреннего сгорания (дизельные моторы).
Спаренные насосные агрегаты выпускаются в двух вариантах компоновок: последовательной и симметричной.
Последовательная компоновка предусматривает рядное (последовательное) соединение насосов и вала привода, при этом насос, расположенный между силовым приводом и крайним насосом, имеет усиленный и удлиненный приводной вал, играющий роль промежуточного вала для привода второго насоса. Последовательная компоновка применяется для насосных агрегатов с электрическими и дизельными типами приводов.
Симметричная компоновка насосных агрегатов предполагает размещение насосов слева и справа по отношению к приводному двигателю, который имеет выход силового вала с двух сторон. Такая компоновка применяется только с электрическими типами приводных двигателей.
В зависимости от назначения, насосные установки предлагаются в следующих основных исполнениях:
- Стационарная установка на раме. Предназначена для монтажа на фундамент или другую жесткую поверхность (например, в блок-контейнер).
- Передвижная (мобильная) установка в объемной раме. Оснащена объемной защитной рамой, выполненной из прочной стали. Перемещение (погрузка и транспортировка) осуществляется с помощью грузо-подъемных механизмов и транспортных средств.
- Передвижная установка на тележке. Монтируется на тележке для внутриобъектового перемещения, которое может осуществляться как с помощью механических средств, так и вручную. Тележка оснащена тягово-сцепным устройством и поворотным механизмом.
- Передвижная установка в прицепе (тракторный, автомобильный, малогабаритный от легкового автомобиля) или кузове автомобиля.
Кроме основных, возможно изготовление насосных установок в других исполнениях (например, на санях-полозьях; с тентом-укрытием, с раздвижными роль-ставнями и т.д.).
В зависимости от компоновки и исполнения, насосные установки имеют незначительные различия в габаритных размерах и массе. Энергетические показатели (подача, напор, мощность привода) всех типов насосных установок одинаковые.
Технические характеристики спаренных насосных установок
1. Назначение насосных установок
Установки высокого давления спаренного типа на основе трехплунжерных кривошипных насосов серии «Т» предназначены для гидроструйной (гидродинамической) очистки оборудования струей высокого давления, требующей увеличенной подачи жидкости (расхода) с целью увеличения энергии струи. В зависимости от заказа, применяются следующие типы приводов: электродвигатель или двигатель внутреннего сгорания. Мощность привода зависит от выходных расходно-напорных характеристик и составляет 110…180 кВт (150…250 л.с.).
Характеристики рабочей жидкости:
- температура до 353К (+50°С);
- плотность 0,75-1,25 кг/дм³;
- кинематическая вязкость 0,5- 40,0 cSt;
- содержание твердых частиц не более: 0,2 мм по размеру; 0,2% по массе.
Оптимальной средой для перекачки является пресная вода.
Стандартные установки изготавливаются в климатическом исполнении УХЛ (умеренный и холодный климат), категория размещения 4 (для эксплуатации в закрытых отапливаемых помещениях с температурой от +1°С до +40°С) по ГОСТ 15150-69.
2. Энергетические показатели спаренных насосов
| Диаметр плунжера, мм | Подача установки | Обороты валов насосов | Потребная приводная мощность, кВт (л.с.) | |||
|---|---|---|---|---|---|---|
| 110 (150) | 150 (200) | 180 (250) | ||||
| л/мин | м³/час | Рабочее давление, бар | ||||
| 22 | 60 | 3.6 | 320 | 950 | 1000 | 1000 |
| 72 | 4.3 | 385 | 800 | 1000 | 1000 | |
| 92 | 5.5 | 470 | 630 | 800 | 1000 | |
| 110 | 6.6 | 575 | 540 | 730 | 880 | |
| 25 | 80 | 4.8 | 320 | 740 | 750 | 750 |
| 98 | 5.8 | 385 | 600 | 750 | 750 | |
| 120 | 7.2 | 470 | 500 | 630 | 800 | |
| 146 | 8.7 | 575 | 400 | 550 | 650 | |
Таблица соответствия оборотов привода и коленчатых валов насосов
| Обороты коленчатых валов насосов, об/мин | Обороты вала привода, об/мин | Передаточное число встроенного редуктора насоса | Средняя скорость плунжера, м/сек |
|---|---|---|---|
| 320 | ЭД 1000 | 3,15 | 1,01 |
| 385 | 2,6 | 1,22 | |
| 470 | ЭД 1500 Diesel 1500 | 3,15 | 1,49 |
| 575 | ЭД 1500 | 2,6 | 1,82 |
| Diesel 1800 | 3,15 |
3. Эксплуатационно-технические параметры установок
| • Давление на входе, МПа, не менее (не более) | 0,3 (1,6) |
| • Отклонение расходных параметров от номинальных значений, не более,% | ±5,0 |
| • Установленный ресурс до капитального ремонта, час, не менее | 10000 |
| • Установленный ресурс безотказной работы (без учета замены быстроизнашивающихся частей), час, не менее | 500 |
| • Межсервисный интервал, час | 500 |
| • Интервал замены масла, час | 1000 |
| • Коэффициент полезного действия, не менее | 0,8 |
| • Режим работы насоса – периодический, постоянный | |
| • Срок службы, лет | 10 |
4. Комплектность
Комплект поставки оборудования определяется в соответствии с техническим заданием, опросным листом, заказной спецификацией или другим документом покупателя, согласованным с предприятием поставщиком.
Источник

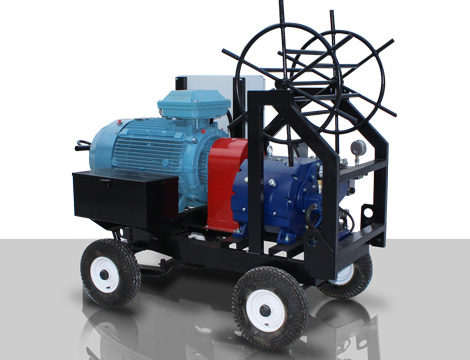

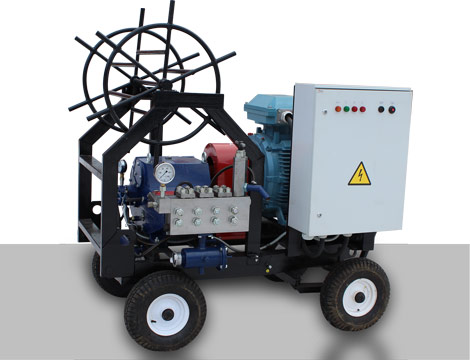

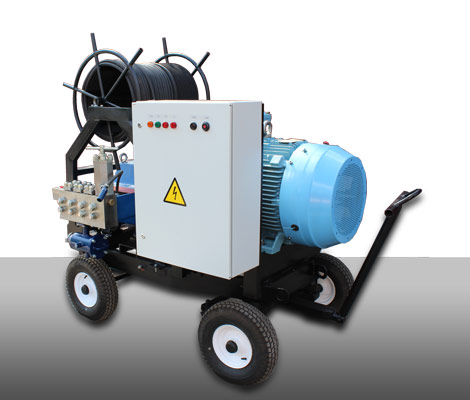

Установки насосные гидродинамические (УНГ)
с электрическим приводом
Краткое описание
Завод «Байкал» предлагает мощные гидродинамические установки (гидромониторы) с электроприводом, с большим выбором параметров давления и расхода воды, для решения широкого спектра задач.
Установки высокого давления серии УНГ обеспечивают максимальную универсальность применения посредством смены гидравлической части трехплунжерного насоса высокого давления. Рабочее давление насоса может быть оперативно изменено на месте проведения работ (в течение 1 часа) с помощью обычного ручного инструмента.
НАЗНАЧЕНИЕ
Установки предназначены для удаления твердых и рыхлых отложений с поверхностей нагрева котельного и теплообменного оборудования, очистки различных видов технологического оборудования, поверхностей корпусов речных и морских судов, насосно-компрессорных и буровых труб в нефтегазовой промышленности и другого оборудования.
КОМПЛЕКТАЦИЯ
Гидродинамическая установка УНГ1 по согласованию с заказчиком комплектуется, как базовым, так и дополнительным оборудованием и инструментом.
- трехплунжерный насос высокого давления завода «Байкал»;
- электродвигатель (37-200 КВт);
- шкаф управления;
- барабан для смотки рукавов высокого давления или силового кабеля;
- фильтрационная система;
- регулятор давления;
- система охлаждения насоса;
- контрольно-измерительные приборы и предохранительная система сброса давления.
