Peugeot 308 датчик абсолютного давления

Peugeot 308 Poubelle de recyclage › Бортжурнал › Датчик массового расхода воздуха

Заменил датчик массового расхода воздуха.
Замена предельно «простая»… Снимаем аккумулятор, снимаем резонатор и трубу к корпусу воздушного фильтра, выдергиваем из крепления корпус воздушного фильтра (просто вверх), снимаем «дугу» и жабо (можно и не снимать, но без них реально удобнее). Далее находим этот злосчастный датчик. И МАГНИТНОЙ ГОЛОВКОЙ (обязательно! ибо болт потом фиг найдешь) на 8 выкручиваем шуруп крепящий датчик во впускном коллекторе. Немного покачивая из стороны в сторону вытаскиваем его из его места. Поддеваем ногтем фиксатор ОТ корпуса датчика и снимаем провод. Далее извлекаем датчик. Смотрим на него… И заменяем на новый Bosch 0 261 230 136 Датчик давления воздуха (к слову, у меня стоял именно такой же). Ставим в обратном порядке. Одеваем провод датчика давления, ставим датчик в дырку, немного надавливаем и МАГНИТНОЙ ГОЛОВКОЙ на 8 закручиваем шуруп держащий датчик. Ставим все снятые детали в обратном порядке. Пока не знаю, надо ли проводить переобучение «мозгов» после замены этого датчика?

Пока разглядывал где там датчик, обнаружил, что у меня СОВЕРШЕННО НЕ ЗАКРУЧЕН один болт на клапанной крышке прямо на углу, ближе к мотору поднятия клапанов/датчику подъема клапанов. он просто наживулен, но не закручен. из-за этого из под крышки знатно капает масло. O_O я пипец в шоке. Брино-авто, как так, ёпт, что за колхоз-сервис? И в таком виде я ездил ГОД !
Затянул болт и заодно проверил все остальные. Прокладку скорей всего, придется менять.

Что произошло после замены датчика — да ровным счетом ничего. Машина едет как и ехала. Правда я всего проехал 40км с новым датчиком, чтобы какие-то результаты были, думаю надо больше проехать по городу.

PS: если все же болт упустите а в арсенале нет магнитного зонда, вот артикул болта Citroen/Peugeot 6925.P5 цена 18 рублей, можно запастись заранее.

Источник

Peugeot 307 Eleanor › Бортжурнал › Датчик абсолютного давления и чистка дросселя

«Чтобы включить полную мощность, мы должны быть энергичными физичекси, включенными эмоционально, сфокусированными умственно и объединены общим духом для достижения целей, которые лежат за пределами наших эгоистических интересов»

Было по жаркой погоде машина заводилась и тут же глохла ошибок сканер не каких не показывал, и со второго завода машина заводилась хорошо. Так же как симптом это сильный запах бенза из выхлопа.

Так как давно хотел поддаться общему хайпу и поменять дад, то тут всё савпало. За компанию почитстил от гадости дроссель.

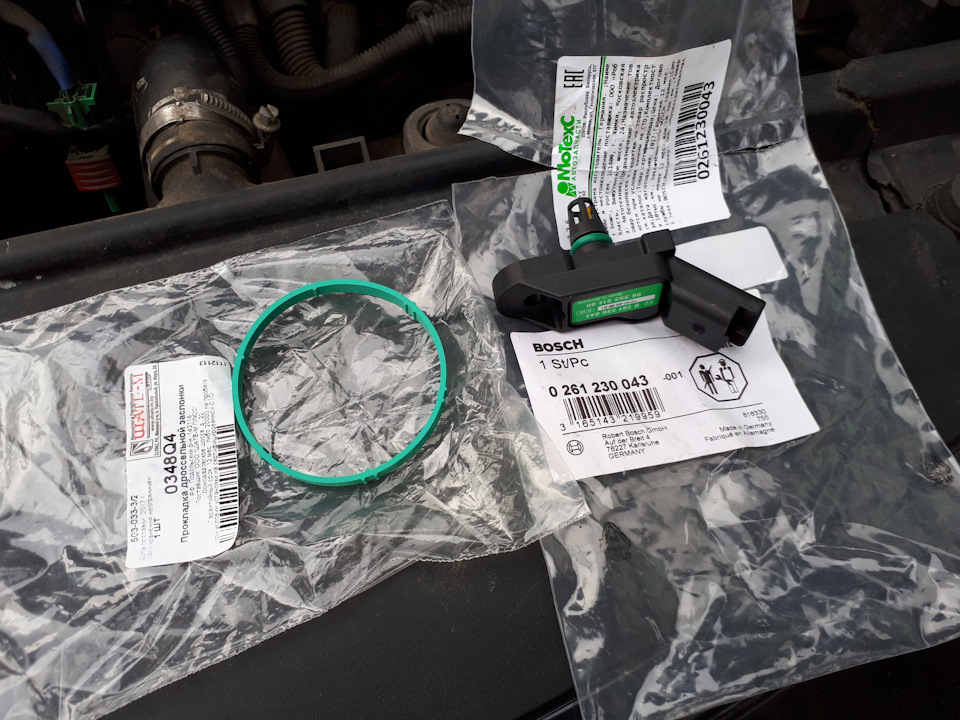

Запчасти:
— ДАД оригинал арт. 1920 AJ он же Bosch арт. 0 261 230 043
— Уплотнитель заслонки оригинал арт. 0348 Q4

Дроссель крепится на трёх болтах. Дад на одном, но к нему подлезть очень трудно не снимая нависших над ним трубок. Отсоединяем фишки и снимаем трубки, дальше рожковым ключиком тихонько снимаем дад.
Ничего криминального я на нём не увидел, немного маслеца и чутка нагара, я думаю почле промывки он будет ещё бегать и бегать, но раз купил новый «свежий» то естественно меняем.

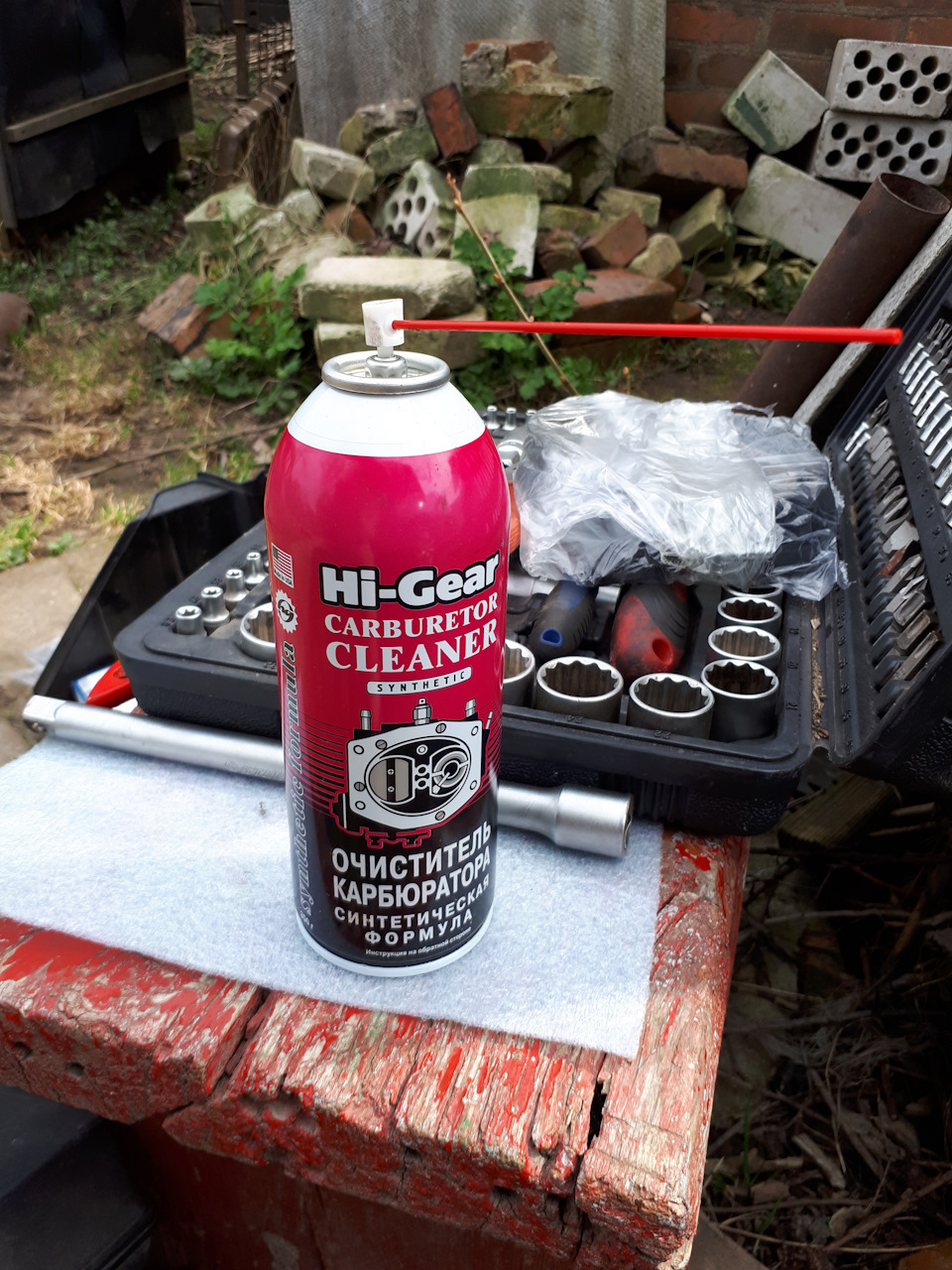

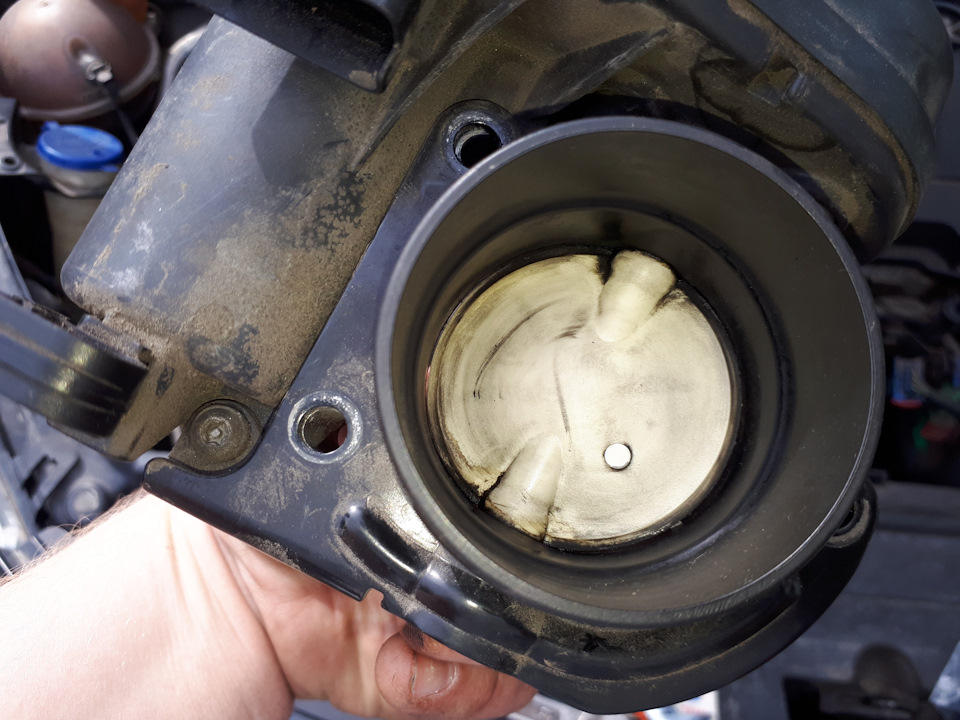

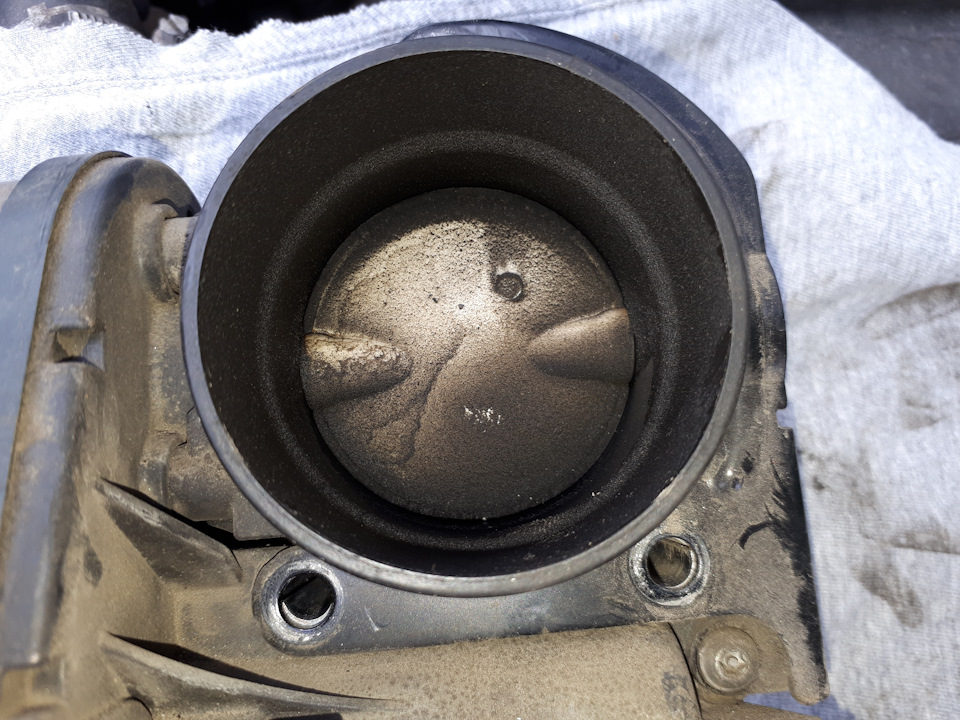

А вот дроссельная заслонка жутейше засрана. Всё почитслии промывкой карбюратора от Hi-Gear была у отца в гараже.

Дальше подключаем обратно, не забудте поставить фишку на дроссель, а то будет как у меня всё соберёте а машина не заводиться =)

Ну и адаптируем или через PP2000 или в ручную:
— Прогреть двигатель в пределах 70-90
— Выключить зажигание
— Включить зажигание на 10 секунд
— Выключить зажигние
— Включить зажигание и плавно нажать педаль газа до упора и отпустить.
— Выключить зажигание, подождать секунд 20. Всё можно заводиться.

Ах да ещё во время чистки спрашивал у ребят из группы любителей Peugeot 307 в Viber по поводу того что заслонка в нулевом положении немного с отклонением: так и должно быть для электронного дросселя. На фото видно на просвет зазоры.

Результат:
Ну естественно чуда не произошло и расход не стал 3 литра на сотню в городе))))
Но пропал провал, как будто глоток при запуске двигателя. По расходу объективно можно будет судить через 200-300 километров, но моментальный перестал превышать при резком обгоне 15л, до этого было 19-20л. Толчки АКПП стали значительно меньше заметны. А в остальном всё как и было. Ах да да появилсч неплохой подхват на низах при резком нажатии на педаль газа. Запах бенза немного остался…

Читайте также:  Передозировка витамина с давлением

Источник

Датчик абсолютного давления (ДАД): как работает, неисправности, симптомы, как проверить

Датчик абсолютного давления (ДАД или manifold absolute pressure — MAP) используется блоком управления двигателем (ЭБУ) для расчёта нагрузки двигателя. Датчик генерирует сигнал, который пропорционален вакууму во впускном коллекторе. ЭБУ использует этот входной сигнал, вместе с несколькими другими, для расчета правильного количества топлива для впрыска в цилиндры.

Общая информация

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии. В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

Где находится датчик абсолютного давления

ДАД может располагаться в нескольких местах в зависимости от марки и модели автомобиля. MAP сенсор может быть установлен на моторном щите, внутреннем крыле или впускном коллекторе.

Соединение датчика производится непосредственно через отверстие в коллекторе или с помощью штуцера и шланга.

На двигателях с турбонаддувом датчик абсолютного давления чаще всего устанавливается непосредственно на впускной коллектор.

Как работает ДАД

Датчики MAP называются датчиками абсолютного давления в коллекторе, а не датчиками вакуума на впуске, поскольку они измеряют давление (или его отсутствие) внутри впускного коллектора. Когда двигатель не работает, давление внутри впускного коллектора такое же, как и внешнее атмосферное давление.

Когда двигатель запускается, внутри коллектора создается вакуум за счет движения поршней и ограничением, создаваемым дроссельной заслонкой. При полностью открытом дросселе при работающем двигателе вакуум на впуске падает почти до нуля, а давление внутри впускного коллектора снова почти равно внешнему атмосферному давлению.

Атмосферное давление обычно варьируется от 700 до 800 мм ртутного столба (93 – 105 кПа) в зависимости от вашего местоположения и климатических условий. Переводя в фунты на квадратный дюйм значение атмосферного давления будет равно 14,7 psi (pound-force per square inch).

Атмосферное давление, скриншот с яндекса

Вакуум внутри впускного коллектора двигателя, для сравнения, может варьироваться от нуля до 70 кПа или более в зависимости от условий эксплуатации.

Вакуум на холостом ходу всегда высокий и обычно составляет 50 – 65 кПа (от 400 до 500 мм рт. ст.) в большинстве транспортных средств. Самый высокий уровень вакуума возникает при торможении с закрытым дросселем. Поршни пытаются всасывать воздух, но закрытый дроссель перекрывает подачу воздуха, создавая высокий вакуум во впускном коллекторе (обычно на 13-17 кПа выше, чем на холостом ходу).

Когда дроссель внезапно открывается, как при ускорении, двигатель всасывает большое количество воздуха, и вакуум падает до нуля. Затем вакуум медленно поднимается, когда дроссель закрывается.

Когда ключ зажигания включается первый раз, прежде чем запустить двигатель, блок управления проверяет показания ДАД, чтобы определить атмосферное (барометрическое) давление.

Таким образом, датчик MAP может выполнять функцию датчика атмосферного давления (BARO). Затем ЭБУ использует эту информацию для регулировки воздушно-топливной смеси, чтобы компенсировать изменения давления воздуха из-за высоты и / или погоды.

Некоторые автомобили используют отдельный барометрический датчик для этой цели, а другие используют комбинированный, который измеряет оба давления и называется BMAP.

На двигателях с турбонаддувом ситуация немного сложнее, потому что при наддуве на самом деле может быть положительное давление во впускном коллекторе. Но датчику MAP это неважно, потому что он просто контролирует абсолютное давление внутри впускного коллектора.

На двигателях с электронной системой впрыска «скорость-плотность» воздушного потока оценивается, а не измеряется непосредственно датчиком воздушного потока. Контроллер анализирует сигнал ДАД, а также обороты двигателя, положение дроссельной заслонки, температуру охлаждающей жидкости и температуру окружающего воздуха, чтобы оценить, сколько воздуха поступает в двигатель.

Читайте также:  Как работает датчик давления фреона

Блок управления также может принимать во внимание сигнал обогащения / обеднения от датчика кислорода и положение клапана EGR, прежде чем вносить необходимые поправки в воздушно-топливную смесь. Этот подход к управлению топливом не так точен, как в системах, использующих датчик массового расхода воздуха (ДМРВ), но в тоже время он не так сложен и не слишком дорог.

Смотрите видео о том, как работает датчик абсолютного давления в коллекторе:

Другое преимущество систем с ДАД состоит в том, что они менее чувствительны к утечкам вакуума. Любой воздух, который попадает в двигатель после ДМРВ, является «неизмеренным» и нарушает баланс, необходимый для поддержания соотношения воздушно-топливной смеси.

В системе с MAP датчиком, он обнаружит небольшое падение вакуума, вызванное утечкой воздуха, и контроллер компенсирует это, добавляя больше топлива.

На многих двигателях GM, которые имеют датчик массового расхода воздуха (MAF), датчик MAP также используется в качестве резервного в случае потери сигнала воздушного потока и для контроля работы клапана EGR. Отсутствие изменений в сигнале датчика MAP, когда включен клапан рециркуляции EGR, указывает на неисправность системы.

Как устроен ДАД

По выходному сигналу датчики абсолютного давления бывают:

  • С аналоговым выходом — широко используются. Их напряжение пропорционально нагрузке двигателя.
  • С цифровым выходом — используются в таких системах, как Ford EEC IV. Цифровой MAP сенсор посылает сигналы прямоугольной формы с определенной частотой. Когда нагрузка увеличивается, частота также увеличивается, и время между импульсами (миллисекунды) уменьшается. Блок управления очень быстро реагирует на цифровой сигнал, потому что нет необходимости преобразовывать его из аналогового.

Датчик MAP состоит из двух камер, разделенных гибкой диафрагмой. Одна камера является «эталонным воздухом» (она может быть герметична или соединена с атмосферой), а другая — соединена с впускным коллектором прямым соединением или с помощью резинового шланга.

Чувствительная к давлению электронная схема внутри датчика MAP контролирует движение диафрагмы и генерирует сигнал напряжения, который изменяется пропорционально давлению. Это производит аналоговый сигнал напряжения, который обычно колеблется от 1 до 5 вольт.

Аналоговые датчики MAP имеют трехпроводной разъём: заземление, опорное напряжение 5 В от ЭБУ и сигнальное напряжение. Выходное напряжение обычно увеличивается, когда дроссель открывается и вакуум падает.

ДАД, который выдаёт 1 или 2 вольта на холостом ходу, может показывать от 4,5 вольт до 5 вольт при полностью открытой дроссельной заслонке. Выход обычно изменяется от 0,7 до 1,0 вольт на каждые 15 кПа изменения вакуума.

Признаки неисправности ДАД

Неисправный датчик MAP имеет серьезные последствия для контроля топлива, выбросов выхлопных газов автомобиля и экономии топлива. Симптомы плохого или неисправного ДАД включают в себя:

Увеличение расхода топлива

Датчик MAP, который измеряет высокое давление во впускном коллекторе, указывает ЭБУ на высокую нагрузку двигателя. Это приводит к увеличению впрыска топлива в двигатель.

Это, в свою очередь, увеличивает расход топлива. Это также увеличивает количество выбросов углеводородов и окиси углерода из автомобиля в окружающую атмосферу. Углеводороды и окись углерода являются одними из химических компонентов смога.

Недостаток мощности

Датчик MAP, который измеряет низкое давление во впускном коллекторе, указывает ЭБУ на низкую нагрузку двигателя. Блок управления реагирует уменьшением количества топлива, впрыскиваемого в двигатель.

Хотя вы можете заметить увеличение расхода топлива, вы также заметите, что ваш двигатель не такой мощный, как прежде. При уменьшении подачи топлива в двигатель температура в камере сгорания увеличивается. Это увеличивает количество NOx (оксидов азота) в двигателе. NOx также является химическим компонентом смога.

Увеличение токсичности выхлопных газов

Неисправный датчик MAP приведет к тому, что ваш автомобиль не пройдет проверку выхлопных газов на техосмотре. Выбросы из выхлопной трубы могут показывать высокий уровень углеводородов, высокий уровень NOx, низкий уровень CO2 или высокий уровень окиси углерода.

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

Читайте также:  Какое атмосферное давление в космосе

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

  • P0105 — Неисправность цепи датчика абсолютного давления.
  • P0106 ​​— Сигнал ДАД вне диапазона.
  • P0107 — Низкое давление в коллекторе.
  • P0108 — Высокое давление в коллекторе.
  • P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар Напряжение, вольт Показания ДАД, Бар
4.3 – 4.9 1.0 ± 0.1
200 3.2 0.8
400 3.2 0.6
500 1.2 – 2.0 0.5
600 1.0 0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние Напряжение, вольт Показания ДАД, Бар Вакуум, Бар
Полностью открытый дроссель 4.35 1.0 ± 0.1
Зажигание включено 4.35 1.0 ± 0.1
Холостой ход 1.5 0.28 – 0.55 0.72 – 0.45
Двигатель остановлен 1.0 0.20 – 0.25 0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние Напряжение, вольт Показания ДАД, Бар Вакуум, Бар
Полностью открытый дроссель 2.2 1.0 ± 0.1
Зажигание включено 2.2 1.0 ± 0.1
Холостой ход 0.2 – 0.6 0.28 – 0.55 0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

НЕ ИСПОЛЬЗУЙТЕ обычный вольтметр для проверки цифрового датчика Ford BP / MAP, так как это может повредить электронику внутри датчика. Этот тип ДАД может быть диагностирован только с помощью цифрового мультиметра в режиме измерения частоты, осциллографом или диагностическим прибором.
