Лада Приора Хэтчбек «Приорка» › Бортжурнал › Цифровой ТОЧНЫЙ датчик давления масла v2.0

Ровно 9 лет тому назад, ещё на новой машине, я сделал цифровой датчик давления масла. Всё бы ничего и он даже работал… Вот только датчики ММ393А… За эти 9 лет я поменял, насколько я помню, 5 (пять!) штук! Они нормально работают от полугода до года. Если это можно назвать нормальной работой. Через некоторое время датчики начинают сильно занижать показания. Связано это с самой конструкцией датчика (механическое преобразование подвижности мембраны через систему рычагов на обычный реостат с проволочной или графитовой обмоткой) и отвратительным качеством их изготовления).

К изготовлению новой версии измерителя подтолкнуло несколько факторов. Во-первых, я увидел на Драйве несколько публикаций уважаемого САМОКАТ-ВЕТЕРАНА об изготовлении очень продвинутого измерителя на основе китайского датчика давления. Во-вторых, я начал осваивать Ардуино и перестал смотреть на листинги языка программирования Си, как на китайские манускрипты. Ну и в-третьих, на Али получилось найти все необходимые компоненты для сборки новой версии.

Я пока не стал менять идеологию конструкции. Т.е. конструктивно всё будет как и в первой версии (размещение индикатора и корпуса под контроллер). Меня вполне это устраивает.

Принципиальная схема. Показано подключение датчика давления, дополнительного стабилизатора, двухразрядного семисегментного индикатора и светодиода аварийного давления.

Итак, что удалось купить на Али:

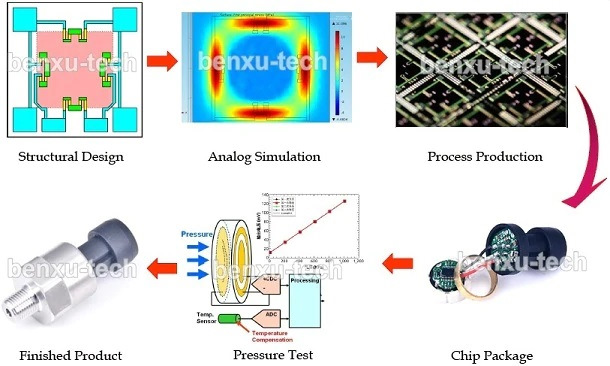

1. Датчик давления масла. Чувствительный элемент — тензорезистивный мост на керамической шайбе. Специально выбрал с диапазоном 0…100psi. Это соответствует нашим 0…7 кгс/см2. В большинстве случаев перепускной (редукционный) клапан в масло-насосе срабатывает на 4 — 5 кгс/см2. Так что лучше взять датчик, который в 1.5 — 2 раза перекрывает верхнюю границу — так будет точнее измерение. У датчика есть одна неприятная особенность — конусная резьба 1/8 NPT. И к ней нужен переходник на нашу М14 х 1.5.

2. Переходник с 1/8 NTP на М14 х 1.5. Да, у китайцев есть и такое. Всё бы ничего, но первая же попытка установить этот переходник, окончилась неудачей — он просто лопнул при малейшем подтягивании для обжатия медной (отожжённой) шайбы. А поджать было нужно, т.к. сочилось масло.

Материал переходника явно подобран неправильно — хрупкая порошковая латунь. Тут нужно обычное железо или нержавейка. Открыл спор и продавец, как это ни странно, вернул деньги. В принципе, этот переходник можно было использовать, но герметизировать его нужно по резьбе, а не по плоскости обжимной шайбы. Делается это элементарно с помощью фиксатора резьбы.

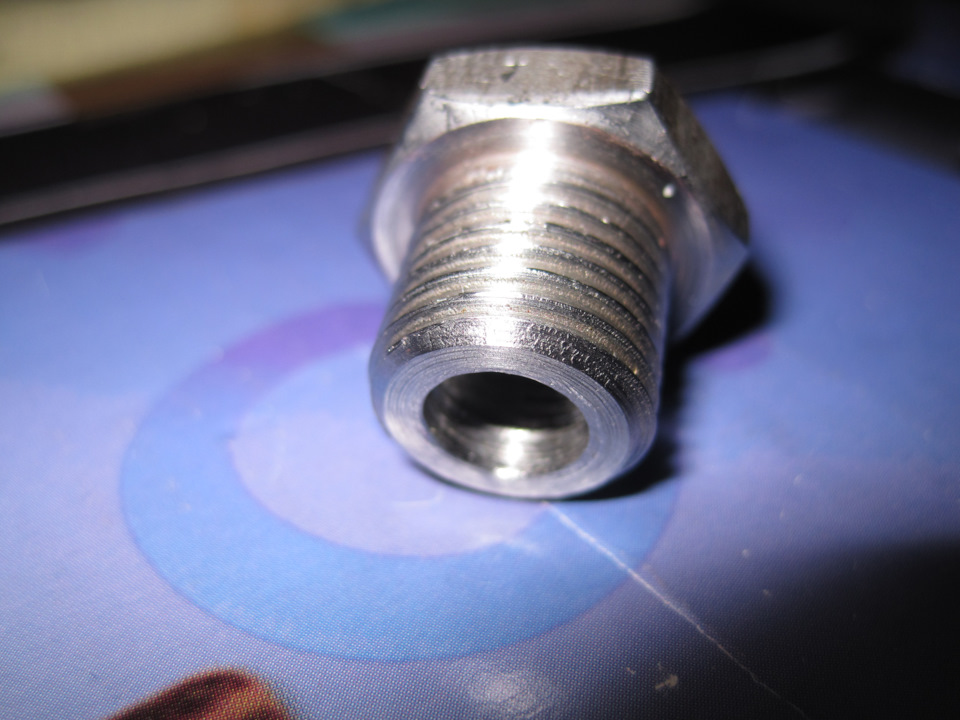

На заводе, где работаю, удалось договориться с токарем, и тот за небольшую плату за час умудрился изготовить полный аналог китайского переходника, только из железа. Даже конусная резьба для него не была проблемой.

3. Arduino Nano v3.0 в качестве контроллера. Установил её на макетке. На этой же плате смонтировал входной делитель напряжения от датчика на точных резисторах и промежуточный стабилизатор напряжения на 8 вольт. Делитель нужен из-за использования внутреннего ИОН (Источник Опорного Напряжения ЦАП — 1.10 В) в микроконтроллере для повышения точности измерения. Промежуточный стабилизатор на 8 вольт избавляет от большей части помех бортовой сетИ и облегчает жизнь встроенному стабилизатору 5В на плате Ардуино.

Читайте также:  Тест24 сосуды под давлением

4. Индикацию решил сделать на сдвоенном семисегментном индикаторе красного цвета свечения (другого цвета таких нет) с управлением на регистрах. Очень удобный индикатор, т.к. не нужно мутить динамическую индикацию и тратить ресурсы контроллера.

Разместил на новой заглушке тоннеля 21700-5109162-00, которая была куплена очень давно.

Установку в машину разбил на два этапа. 05.09.2020 решил установить датчик на новом переходнике и протянуть новую проводку от датчика в подкапотном и в салоне.

Резьбу тройника и переходника хорошо обезжирил очистителем карба и просушил. На резьбу нанёс пАру капель фиксатора резьбы Permatex 24200 (средней фиксации, синий). Закрутил переходник и с приличным усилием затянул ключом. И сразу вкрутил датчик на этом же фиксаторе. Т.к. резьба у датчика конусная, то, естественно, вкручиваем датчик не до конца! Появилось небольшое усилие на ключе — остановились, этого достаточно!

Фиксатор Permatex 24200 — очень хорош! Специально проверял его на контрольном болте-гайке М8. Очень хорошо закрепляет и герметизирует резьбу!

Оставил сохнуть датчик, а сам занялся проводкой. Заняло это много времени, т.к. полностью заменил проводку и гофру для датчика и гофру для дополнительной помпы отопителя. Делал всё максимально аккуратно «а-ля завод». В салоне тоже долго возился. В итоге через 1.5 часа всё закончил.

За это время фиксатор уже хорошо «схватился» (по описанию ему первично нужно 15…20 мин.) и я решил сделать тестовую проверку. Запустил двигатель — всё сухо, резьбовые соединения идеально держат давление! Подключил контроллер прямо под капотом — работает! Это давление на остывшем двигателе и масле Mobil 1 5W-50.

09.09.2020 дописал программу и установил контроллер в салоне. В программе реализована автокалибровка датчика при подаче питания. Этим выставляется ноль отсчёта. Датчик имеет аналоговый выход, а провода имеют сопротивление… Проводка от датчика до контроллера — около 2х метров (три провода по 0.35мм2). На контроллер вместо 0.5В при 0 кгс/см2 доходит только 0.4В. Также программа обрабатывает простейшие ошибки датчика:

1. Датчик не подключен — два минуса на индикаторе.
2. При автокалибровке получено значение более 0.5В — ошибка «Е1» на индикаторе.

Так же на заглушку выведен красный светодиод, который индицирует аварийное давление. Зажигается при давлении

Источник

Subaru Forester «атмо-меха-двушка» › Бортжурнал › Замена датчика давления масла

Купил неоригинальный датчик давления масла Tama PS131, вроде бы, говорят, этот производитель заслуживает доверия, заплатил меньше ста рублей.

Старый датчик представлял из себя с виду небольшую масляную кучку пыли. Это он.

Для замены нужна головка на 24, помню специально покупал её ещё на предыдущей машине именно для этого же датчика. Головка неглубокая, а у датчика сильно торчит вверх контакт, так что полностью надеть головку не получится. Нужно подогнуть побольше контакт, и насадить головку хотя бы наполовину. Ключ, а точнее удлинитель от трещетки вставляем в головку тоже не полностью, а буквально на 3-4мм. Контакт есть, крутить можно, если осторожно.

Читайте также:  Атмосферное давление буква обозначения

Добраться до датчика оказалось сложнее, чем я думал. Генератор полностью у меня не захотел сниматься, отвинтил все его крепления и отогнул его наверх в сторону, насколько это возможно. Появилась возможность вставить трещетку с удлинителем и головкой. Откручиваем старый, закручиваем новый, очень опасаясь сорвать резьбу, так как непонятно, когда стоит остановиться. Надеюсь, что остановился вовремя.
Говорят, что неоригинальные датчики часто протекают заново. А так же говорят, что Tama как раз поставляется в качестве оригинала на конвейеры производителей. Так же заслуживают внимания термостаты этой фирмы и еще что то. Посмотрим, долго ли проходит.

Источник

Как проверить датчик давления масла (ДДМ) при помощи мультиметра – два способа

Датчик давления масла в двигателе – один из самых важных приборов, отказ которого может привести к серьезному ремонту или стать поводом «развести» автомобилиста на капитальный ремонт мотора . Чтобы не стать жертвой недобросовестных автослесарей и не выложить крупную сумму за «имитацию» капремонта, нужно уметь самостоятельно проверять этот датчик. Это сегодня мы выучим и разберем на практике (видос в конце статьи).

Из чего состоит датчик давления масла и как он работает

На рисунке схематически показан ДДМ в разрезе, где

  1. Центральный разъем. К нему подключается провод от контрольной лампы давления масла на щитке приборов автомобиля;
  2. Пружина;
  3. Корпус датчика с резьбовой частью. Последняя вкручивается в блок цилиндров двигателя;
  4. Неподвижный контакт. Он припаян к корпусу ДДМ, является «массой» или «землей» для электрической цепи;
  5. Плюсовой контакт. Он соединен с подпружиненным подвижным элементом датчика;
  6. Подвижный элемент;
  7. Мембрана;
  8. Отверстие, через которое попадает масло из системы смазки мотора.

Принцип работы

В системе смазки создается давление. Оно через отверстие «8» передается на мембрану «7». Она в свою очередь давит на подпружиненный подвижный элемент «6». За счет воздействия мембраны он преодолевает сопротивление пружины «2» и поднимается.

Контакт, размещенный на его корпусе «5», «отходит» от неподвижного контакта «4». Цепь размыкается, контрольная лампа на панели приборов гаснет.

При понижении давления на смазку, воздействие масла на мембрану ослабевает. Подвижный элемент, за счет пружины опускается вниз. Контакты между ним и корпусом датчика замыкаются. «Масленка» на щитке приборов загорается.

Зная принцип работы и устройство датчика давления масла, можно легко протестировать его своими руками. Рассмотрим возможные способы.

Как проверить ДДМ мультиметром и автомобильным аккумулятором

Готовим провод. Очищаем изоляцию с обоих концов. На одном конце необходимо зачистить большой участок, чтобы оголенного провода хватило обвязать датчик.

Читайте также:  Рукава высокого давления гост 18698

Мультиметр переводим в режим измерения постоянного напряжения. Предел измерений – «20 В». Плюсовой щуп прибора подключаем к положительной клемме аккумулятора. Другой щуп – к центральному разъему датчика давления масла.

Один конец провода подключаем к минусовой клемме АКБ. Второй конец, где очищен большой участок изоляции, обвязываем вокруг корпуса ДДМ, где расположена резьба.

В положении покоя датчик замкнут на свой корпус, контакты внутри его сомкнуты. В данный момент ток протекает от положительной клеммы АКБ, через мультиметр, ДДМ, провод и минусом батареи. На дисплеи прибора должно показываться напряжение бортовой сети или аккумулятор.

Чтобы проверить исправность датчика давления масла, возьмем твердый тонкий предмет.

Главное, чтобы его диаметр был меньше рабочего отверстия внизу ДДМ. Конец, который будете вставлять в отверстие не должен быть острым. Это может проткнуть мембрану. Вы собственноручно испортите датчик.

В моем случае – это пластиковая трубочка от баллончика ВД-40. Можно воспользоваться упругой проволокой соответствующего диаметра. Это все пригодится, чтобы надавить на мембрану внутри датчика давления. Так мы будем имитировать давление масла в двигателе.

Трубочку вставляем в отверстие и надавливаем на неё. Должно быть слышно характерный щелчок – это продавливается упругая мембрана.

Смотрим на показания мультиметра. Он должен показывать «Ноль». Если на дисплее прибора показаны любые цифры, значит, контакты в ДДМ не разомкнулись – датчик давления масла неисправен.

Противоположная ситуация. Если в состоянии покоя датчика показания мультиметра равны «Ноль», то датчик неисправен или плохой контакт в цепи АКБ-мультиметр-датчик-АКБ . На дисплее должно быть напряжение аккумулятора или бортовой сети автомобиля.

Проверка ДДМ мультиметром без аккумуляторной батареи

Если нет под рукой АКБ, то прибор переводим в режим «Прозвонка». Будем прозванивать датчик давления масла.

В таком случае дополнительные провода не потребуются. Один щуп мультиметра подключаем к центральному разъему датчика. Второй к его корпусу.

В таком положении мультиметр должен издавать звук, пищать. Значит, цепь замкнута, датчик в состоянии покоя, когда нет давления на мембрану, работает исправно.

Берем трубочку и вставляем в отверстие. Надавливаем, прибор должен перестать пищать. Значит, цепь разомкнулась, контакты внутри датчика разъединены – датчик давления масла исправен.

Вывод

Таким нехитрым способом можно проверить датчик давления масла в двигателе мультиметром. Если такого прибора нет, воспользуемся лампочкой на 12 Вольт. Она включается в цепь вместо измерительного прибора. Только второй способ не подойдет. Здесь нужен источник питания — АКБ.

В случае с контрольной лампой нужен обязательно аккумулятор. В этом случае, если лампа горит в состоянии покоя датчика и тухнет при нажатии на его мембрану – он исправен. В противном случае – он не работоспособен. Он не ремонтопригодный, да и ремонтировать нет смысла, его стоимость 150 рублей.
