Автоматический регулятор давления АК-11Б
Регулятор давления АК-11Б предназначен для включения и выключения двигателя компрессора и для автоматического поддержания давления воздуха в питательной магистрали в установленных пределах.
1- шток, 2- подвижная ось,
3- резиновая диафрагма, 4- фланец, 5- неподвижная ось, 6- основание (плита), 7, 18- пружины, 8- неподвижный контакт, 9- кронштейн, 10- кожух, 11, 15- винты, 12- подвижный контакт, 13- рычаг, 14, 16 -планки, 17- стойка, 19- направляющая.
Регулятор АК-11Б представляет собой электрический выключатель мгновенного действия с пневматическим приводом 20. Контакты подвижной 24 и неподвижный 25 вместе с приводом смонтированы на изоляционном основании 26 и закрыты изоляционным кожухом 17. Рычаг 23 контакта шарнирно соединен с направляющей 19 и упором 22, выполненным из изоляционного материала. Направляющая прикреплена к основанию винтами, упор перемещается в ней. С одной стороны на упор действует пружина 18, с другой через резиновую диафрагму 21 — сжатый воздух.
При повышении давления сжатый воздух давит на диафрагму, которая, прогибаясь, преодолевает действие пружины и поднимает упор, что приводит к размыканию контактов. При понижении давления контакты замыкаются под действием пружины. Регулятор монтируют вертикально контактами вверх,Порядок регулировки регулятора давления АК-11Б. На электровозах регулятор давления регулируется на выключение электродвигателя компрессора при давлении в ГР 9,0 кгс/см 2 и на включение при давлении в ГР 7,5 кгс/см 2 ,
Регулировка давленияна отключение компрессоров регулятором давления. Чтобы повысить давление отключения компрессоров, регулировочный винт вращают против часовой стрелки. При этом нагрузка на пружину увеличивается, а давление отключения — повышается. Когда требуется понизить давление отключения, регулировочный винт вращают по часовой стрелке.
Регулировка давления включения компрессоров регулятором давления. Если необходимо понизить давление включения компрессоров, увеличивают зазор между подвижным и неподвижным контактами (винтом на Г-образной стойке регулятора давления). Чтобы повысить давление включения компрессоров, этот зазор уменьшают. Если зазор равен 5 мм, давление включения составит 8 кгс/см 2 , при 10 мм-7,5 кгс/см 2 и при зазоре 15 мм-7,0 кгс/ см 2 .
Дата добавления: 2015-09-10 ; просмотров: 61 | Нарушение авторских прав
Источник
Назначение, устройство и работа регулятора давления 3РД, АК-11Б.
Устройство 3РД (рис.2.33). Регулятор давления усл. № 3РД собран в корпусе 1 с привалочной плитой 16. В гнезде 15 помещен включающий клапан 14, нагруженный сверху пружиной 10, а в гнезде 3 – выключающий клапан 2 с пружиной 4. Снизу в гнездо 15 ввернуто седло 11 с обратным клапаном 13 и пружиной 12.
Для регулировки выключения компрессора вращают стержень 5 против часовой стрелки до посадки клапана 2 на седло. Для регулировки включения вращают стержень 9 с гайкой 8 по часовой стрелке, пока компрессор не включится. После этого оба стержня закрепляют контргайками 7.
Действие (рис.2.33 и 2.34 или рисунок-анимация 2.35). Воздух из главного резервуара ГР поступает в камеру А, затем через фильтр 6 по каналам А1 и А2 – под выключающий клапан 2, а по каналу А3 – под обратный клапан 13. В это время камера Б каналами Б1, Б2, В3 и В1 соединена с камерой В, которая в свою очередь сообщена с атмосферным отверстием Ат.
После подъема клапана 2 произойдет следующее:
— воздух из ГР по каналам А1 и А2 поступит в канал Е и далее под клапан 14, пружина которого отрегулирована на давление 7,5 кгс/см2;
— клапан 14 поднимется и закроет канал В1, прекратив сообщение камеры Б с камерой В;
— обратный клапан 13 откроется и воздух из ГР по каналу А3 через отверстие Е1 и Е2 поступит в канал А4 и далее по каналу РК – к разгрузочным клапанам компрессора;
— по каналам Б2 и Б1 воздух поступает в камеру Б, клапан 2 закроется и разобщит каналы А2 и Е.
После закрытия клапана 2 воздух из ГР по каналу А1 поступает к разгрузочным клапанам компрессора только через канал А3, клапан 13 и канал А4.
При давлении воздуха в главном резервуаре 7,5 кгс/см2 клапан 14 переместится вниз и посадит обратный клапан 13 на седло 11. Тогда канал А3 перекроется клапаном 13, сообщение ГР (канал А1) с каналом А2 и разгрузочными клапанами прекратится, камера Б каналами Б1, Б2, В3 и В1 сообщится с камерой В и с атмосферой.
Устройство АК-11Б (рис.2.30 и 2.31). Регулятор давления усл. № АК-11Б собран на пластмассовой плите 1 с кожухом 5. Фланец 18 с резиновой диафрагмой 17 прикреплен к плите четырьмя винтами.
На плите укреплены стойка 3 с винтом 4, неподвижный контакт 2, две стойки 9 с металлической планкой 11 и пластмассовая направляющая 16. В штоке 14 из пластмассы, упирающейся в диафрагму 17, просверлено отверстие для оси 15. Регулирующая пружина 13 одним торцом упирается в гнездо на штоке, а другим – в пластмассовую планку 10.
Вращением винта 12 перемещается планка 10 и тем самым регулируется усилие пружины 13. Рычаг 8 имеет две оси: подвижную 15 в штоке 14 и неподвижную 19 в направляющей 16. Выступы подковообразного подвижного контакта 6 прижаты контактной пружиной 7 к рычагу 8.
Действие (рис.2.31 и рисунок-анимация 2.32). Когда давления в главном резервуаре (снизу на шток 14) нет, под усилием пружины 13 шток 14 находится в нижнем положении. Пружина 7, расположенная к оси рычага под углом «альфа»=9град., прижимает подвижный контакт 6 к неподвижному 2.
При повышении давления в главном резервуаре шток начинает перемещаться вверх вместе с подвижной осью 15. Рычаг 8 поворачивается около неподвижной оси, при этом угол «альфа» все время уменьшается. Как только он будет равен нулю, т.е. ось пружины 7 совпадет с осью контакта 6 и рычага 8, система займет неустойчивое положение. При дальнейшем незначительном перемещении штока вверх, пружина 7 резко перебросит подвижный контакт 6 неподвижного 2 на винт 4 – произойдет размыкание контактов, цепь электродвигателя компрессора разрывается, происходит остановка компрессора.
При понижении давления в главных резервуарах шток 14 начинает перемещаться вниз вместе в подвижной осью 15. Рычаг 8 поворачивается около неподвижной оси, при этом происходит уменьшение значения угла «альфа» (отрицательного). Как только угол вновь станет равен нулю система вновь займет неустойчивое положение. При дальнейшем незначительном перемещении штока 14 вверх пружина 7 перебросит подвижный контакт на неподвижный. При этом вновь замкнется цепь электродвигателя компрессора и он начнет нагнетание воздуха.
Давление размыкания регулируется винтом 12 от 3 до 9. Разница величины давления размыкания и замыкания зависит от величины зазора между контактами в разомкнутом положении и регулируется винтом 4.
Источник
Регулятор давления АК-11Б
Регулятор давления АК-11Б применяется на подвижном составе с приводом компрессора от электродвигателя.

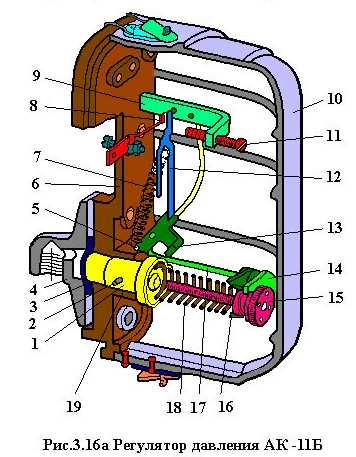

Регулятор давления (рис. 3.16. а) состоит из пластмассового основания (плиты) 6 с фланцем 4 и кожуха 10. Между фланцем и основанием помещена резиновая диафрагма 3. На плите 6 укреплены кронштейн 9 с винтом 11, неподвижный контакт 8, две стойки 17 с металлической планкой 14 и пластмассовая набавляющая 19. В основание помещен пластмассовый шток 1, который одним концом упирается в резиновую диафрагму 3, а другим — в регулировочную пружину 18, которая, в свою очередь, упирается в пластмассовую планку 16. На металлической планке 14 имеется винт 15, вращением которого можно перемещать планку 16, и тем самым изменять затяжку пружины 18. Рычаг 13 имеет две оси: подвижную 2, проходящую через шток 1, и неподвижною 5 в направляющей 19. К рычагу 13 с помощью пружины 7 прижат подвижный контакт 12.
На электровозах регулятор давления регулируется на выключение электродвигателя компрессора при давлении в ГР 9,0 кгс/см 2 и на включение при давлении в ГР 7,5 кгс/см 2 , а на электропоездах соответственно на 8,0 кгс/см 2 и 6,5 кгс/см 2 . При отсутствии давления в ГР детали регулятора занимают положение, изображенное на рис. 3.16 б. Под усилием регулировочной пружины 18 шток 1 находится в крайнем левом (по рисунку) положении, а пружина 7 расположенная под углом α = 9° к неподвижной оси 5 рычага 13, надежно прижимает подвижный контакт 12 к неподвижному контакту 8, то есть цепь питания электродвигателя компрессора замкнута. При повышении давления в ГР шток 1 вместе с подвижной осью 2 начинает перемещаться вправо, а рычаг 13 поворачивается вокруг неподвижной оси 5. При таком перемещении угол α начинает уменьшаться, и как только он станет равен нулю, то есть при совпадении оси пружины 7 с осью подвижного контакта 12, система займет неустойчивое положение (рис. 3.16. б).
При дальнейшем незначительном перемещении штока 1 пружина 7 резко перебросит подвижный контакт 12 с неподвижного контакта 8 на винт 11 (рис. 3.16. в), то есть произойдет разрыв электрической цепи электродвигателя компрессора.
Давление выключения компрессора (размыкания контактов регулятора давления) регулируют винтом 15 за счет изменения затяжки пружины 18, воздействующей на шток 1.Чем больше усилие пружины 18, тем при большем давлении в ГР произойдет размыкание контактов регулятора. Один оборот винта 15 изменяет давление приблизительно на 0,4 кгс/см 2 .
1- шток, 2- подвижная ось, 3- резиновая диафрагма, 4- фланец, 5- неподвижная ось, 6- основание (плита), 7, 18- пружины, 8- неподвижный контакт, 9- кронштейн, 10- кожух, 11, 15- винты, 12- подвижный контакт, 13- рычаг, 14, 16 -планки, 17- стойка, 19- направляющая
Давление включения компрессора, точнее перепад давлений включения и выключения компрессора, зависит от величины раствора контактов «С», который может изменяться винтом 11. Чем меньше раствор контактов, тем при большем давлении в ГРвключается компрессор. Так при С=5 мм разница давлений включения и выключения составит около 1,4 кгс/см 2 , при С=15 мм — 1,8 -2,0 кгс/см 2 .
Регулятор давления ТSР-2В (ТSР -11)
Регулятор давления ТSР-2В применяется на пассажирских электровозах ЧС чешского производства. Принцип действия регулятора аналогичен работе регулятора АК-11Б.

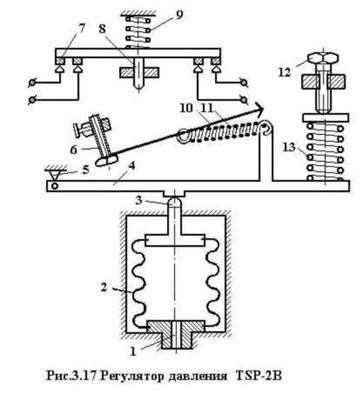

Сжатый воздух из ГР через штуцер 1 попадает внутрь сильфона 2 (рис. 3.17.), который через упор 3 воздействует на рычаг 4. Рычаг 4 имеет неподвижную опору 5 и нагружен пружиной 13 с регулировочным винтом 12.
1- штуцер, 2- сильфон, 3- упор, 4- рычаг, 5- опора рычага, 6, 12- регулировочные винты, 7- контакты, 8- толкатель, 9, 11, 13- пружины, 10- пластина
При давлении в ГР 9 кгс/см 2 пружина 13 сжимается, вследствие чего рычаг 4 поворачивается относительно опоры 5(по рисунку — против часовой стрелки) и пружина 11 перебрасывает пластину 10 в верхнее положение. Пластина 10 воздействует на толкатель 8 и размыкает две пары контактов 7, в результате чего электрическая цепь электродвигателя компрессора разрывается и компрессор выключается.
Когда давление в ГР понизится до 7,5 кгс/см 2 , пружина 13 повернет рычаг 4 (по рисунку — по часовой стрелке) и сожмет сильфон 2, в результате чего пружина 11 перебросит пластину 10 в нижнее положение. Усилием пружины 9 обе пары контактов 7 замкнутся, собрав электрическую цепь питания электродвигателя компрессора — компрессор включится.
Давление выключения компрессора регулируется винтом 12 за счет изменения усилия пружины 13, а давление включения — винтом 6,за счет изменения величины хода пластины 10.
