BTR410 › Блог › с-415 или очередной компрессор из металлолома

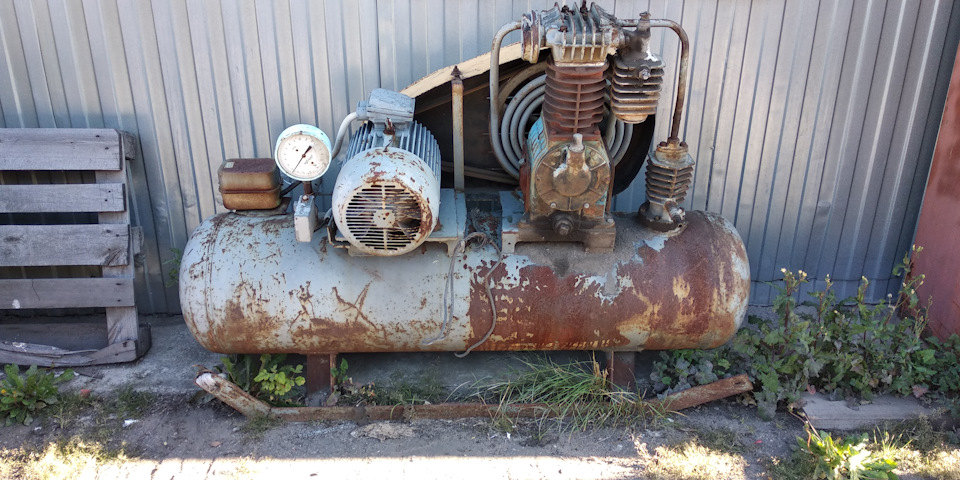

давно хотел промышленный бежецкий компрессор. и вот представился случай его заиметь. правда как всегда в состоянии утиля)
дальше все обычно — разбираем и приступаем!

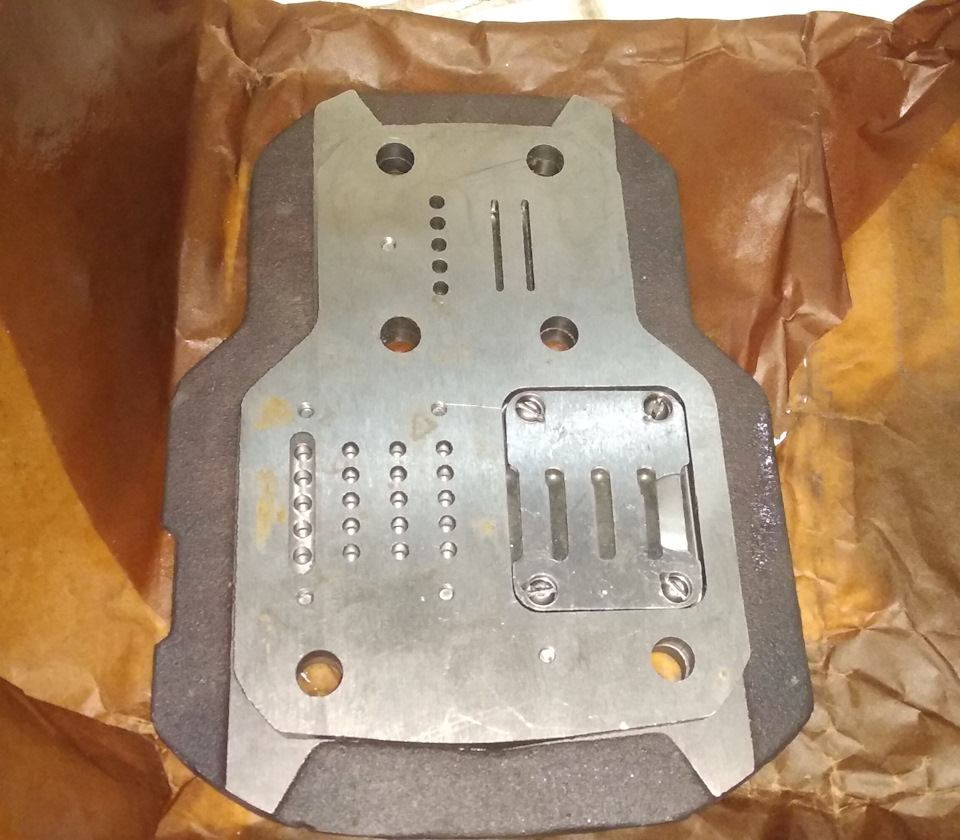

самая важная часть компрессора, отвечающая непосредственно за его производительность — это клапанный блок. дада, отнюдь не поршневая) она лишь отвечает за расход масла)). поэтому сразу купил на директлоте новую клапанную плиту нового образца в полцены от барыжьего прайса наших дилеров. ну а блок цилиндров, сильно поеденный ржой, все же взял новый во взлете, на него цена более адекватна

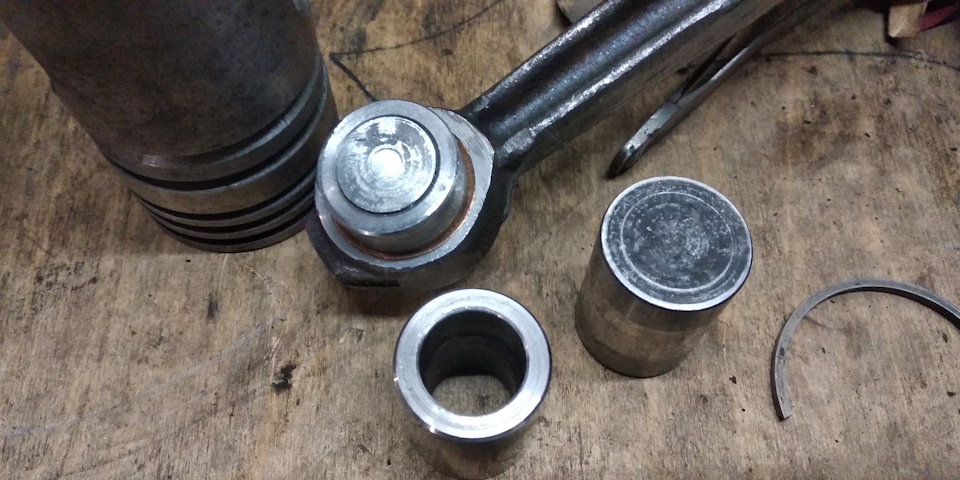

шпг оказалась жива, поэтому подкинул комплект колец и поменял пальцы. тут без колхоза не обошлось тоже — палец цвд цельный, дабы сравнять вес шпг (поэтому же и поршень вд чугунный), но новый стоит несоизмеримо своему размеру, поэтому его место занял укороченный палец зил-130 с утяжеляющей вставкой

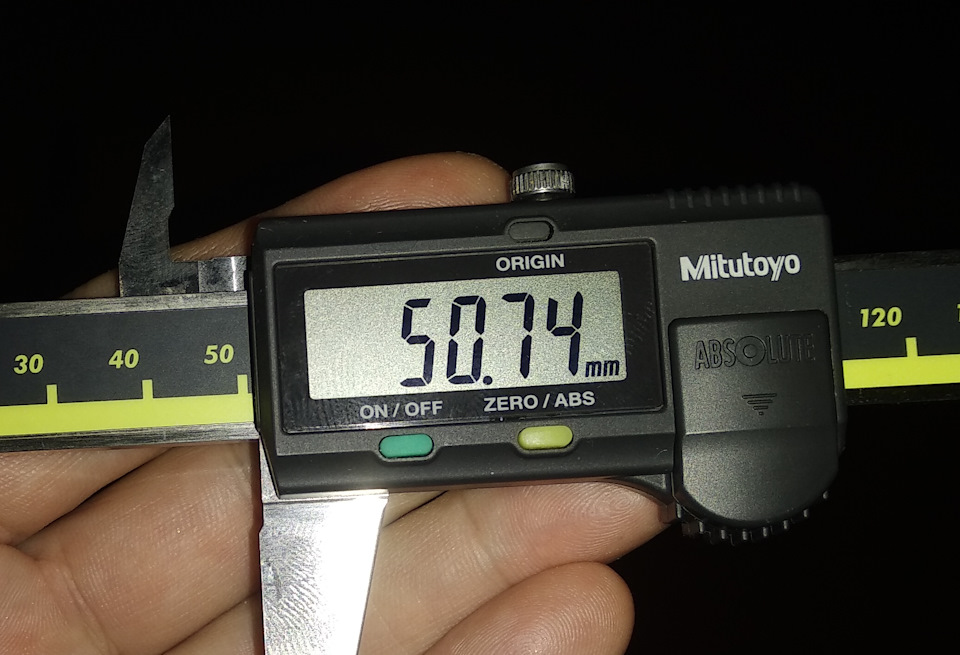

коленвал уже был прошлифован под 0,75 и износа не имел, просто заменил вкладыши (газ-52)
при дальнейшей сборке вылезла небольшая проблемка — крышка оказалась старого образца, которая не встает на клапанный блок нового образца, тут видно почему
Источник
Паспорт на компрессор С415М и С416, С415М.00.00.000.ПС, С416М.00.00.000.ПС
Клапан регулируется на давление 0,4 ± 0,03 МПа. При повышении вышеуказанного давления пружина, сжимаясь, освобождает шарик, и клапан сообщает коллектор с атмосферой. При понижении давления до нормального шарик под действием пружины перекрывает отверстие в корпусе. Пружина регулируется гайкой и фиксируется контргайкой. Корпус, головка клапана и контргайка пломбируются.
Пневморазгружатель (рис. 9) устанавливается на коллекторе. Служит для разгрузки двигателя компрессора при пуске.
Пневморазгружатель регулируется так, чтобы клапан закрывался через 15 сек после пуска. Регулировка осуществляется гайкой 7 и контргайкой 6.
Ресивер (рис. 10) представляет собой стальной сварной сосуд с выпуклыми цилиндрическими днищами, имеющий четыре опоры.
На ресивере устанавливаются: блок управления 1, в который входят: реле управления, предохранительный клапан; манометр для контроля воздуха; блок обратного клапана 2, влагоудалитель 3, клеммная коробка 4, раздаточный вентиль 5.
Для отвода конденсата из ресивера служит влагоудалитель (рис. 11).
При падении давления в ресивере до атмосферного стеклянный клапан 3 при наличии конденсата всплывает и открывает сливное отверстие в корпусе 1. После слива клапан закрывается.
Для автоматического включения и выключения двигателя компрессора в пределах заданных давлений служит рели управления заводского изготовления или реле давления зарубежной фирмы.
Реле управления (рис. 12) состоит из фланца 1, корпуса 4, диафрагмы 2, регулировочной гайки 3, пружины 5, штока 6, рычага 8, фиксатора 7, гаек 9 для регулировки перепада давления, установочного винта 10 кронштейна микропереключателя 11, микропереключателя 12, тумблера 13. Корпус закрывается крышкой.
Микропереключатель винтом 10 устанавливается таким образом, чтобы размыкание контактов микропереключателя происходило при верхнем положении рычага, а включение — при нижнем. Регулировка реле на заданное давление включения производится гайкой 3, а величина перепада устанавливается при помощи верхних регулировочных гаек 9.
Источник
Компрессор С415М
Компрессор С415М — настоящий промышленный компрессор с приличной производительностью сжатого воздуха в 630 л/минуту, высоким давлением (до 10 бар), объемным ресивером в 230 литров, оснащенный пневмоавтоматикой.
Компрессор не предназначен для перемещения по производству, выпускается без колес.
Компрессоры этой серии есть практически на каждом предприятии бывшего СССР, они просты в эксплуатации и ремонтопригодны. Могут быть установлены на самые различные производственные участки.
Компрессор С415М видео
Надёжно, экономично, функционально!
Поршневой компрессор с415м — выбираем надежность, экономичность и функциональность. Сравнительно низкая стоимость и возможность сжимать помимо воздуха и другие промышленные газы, обеспечивает постоянный спрос на поршневые компрессоры, и, в частности — на компрессор с415м, который завоевал доверие потребителей благодаря своей высокой надежности и простоте эксплуатации.
Поршневые компрессоры продолжают оставаться популярными для использования в тяжелых промышленных условиях. Специфический режим работы 50/50, когда после определенного промежутка непрерывного функционирования, компрессор с415м необходимо выключить и остудить, подходит режиму работы многих промышленных предприятий.
Компрессоры с415м отличаются достаточно высокой производительностью в тяжелых производственных условиях: повышенной влажности или относительно сильной запыленности. Они также показали высокую надежность работы при неблагоприятном температурном режиме.
Если вы хотите приобрести на свое предприятие надежный, компактный, долговечный компрессор средней производительности, то вам стоит обратить внимание на модель с415м.
Еще одно его достоинство — доступная цена, стоимость этой модели почти на 40% ниже, чем у аналогичного с416м с чуть большей мощностью и производительностью. Производительность 630 л/мин компрессора с415м, позволяет выполнять все промышленные задачи, для которых они предназначены.
Компрессор с 415м оснащен электродвигателем на 5.5 кВт/380В, мощности которого достаточно для того, чтобы обеспечить выработку объемов сжатого газа, необходимого для работы крупного пневматического оборудования и выполнения многих других задач. Оснащенный вместительным воздухосборником, компрессор с415м, выдерживает рабочее давление в 10 атмосфер.
Реле давления
Как и многие компрессоры этого типа, оснащен реле давления. Оно обеспечивает правильный рабочий режим оборудования — запускает компрессор в работу автоматически, если давление воздуха опускается ниже допустимой отметки, и отключает его, если давление превышает верхний предел.
Габариты
Небольшие размеры, экономичный, но достаточно мощный двигатель и ресивер оптимального объема обеспечивают компрессору с415м меньшее энергопотребление, чем у многих аналогичных моделей. Модель с415м — это удачный выбор для установки в гараже, для цехов и мастерских дорожного, строительного или промышленного предприятия. Если сжатый воздух необходим вам постоянно, но требуемые объемы сравнительно невелики, выбирайте компактную стационарную модель — маслозаполненный компрессор с головкой с415м.
Вы оцените простоту обслуживания этого устройства, высокое качество всех комплектующих деталей, удобство эксплуатации и ремонта компрессора. Надежная работа в течение длительного срока модели с415м обусловила ее популярность на территории СНГ — практически ни одно предприятие не обходится без этого оборудования.
