Sprinter 906 датчик давления наддува

Mercedes-Benz Sprinter МЕЧТА › Бортжурнал › ЗАМЕНА датчик давления во впускном коллекторе И ФИШКИ ФАРЫ МВ СПРИНТЕР CDI

Всем привет.
Спасибо. что зашли в б\ж.
Сегодня речь пойдёт о каталожных номерах на МВ Спринтере CDI.
Благодаря компании avto.pro — автозапчасти по самым выгодным ценам, я выложу вам коды ссылками на сайт где вы по своим возможностям сможете купить для себя выгодно.

Назначение
Определение давления воздуха во впускном коллекторе и передача сигнала в блок управления двигателем А53.

Конструкция
Датчик давления наддува содержит пьезоэлектрические объемные резисторы, которые расположены на измерительной диафрагме и соединены по схеме измерительного моста.

Функционирование
Изменение давления во впускном коллекторе вызывает изменение формы измерительной диафрагмы, которое вызывает изменение сопротивления элементов измерительного моста. Выходной сигнал представляет собой напряжение, пропорциональное изменениям давления во впускном коллекторе.

Снятие
1. Отсоедините разъем (2) датчика давления (1) (см. рис. MS 2.111).

2. Открутите винты (3) и вытяните датчик давления (1) из трубопровода. При установке проверьте уплотнение (4), при необходимости замените.

Установка
3. Установку производите в обратном порядке.

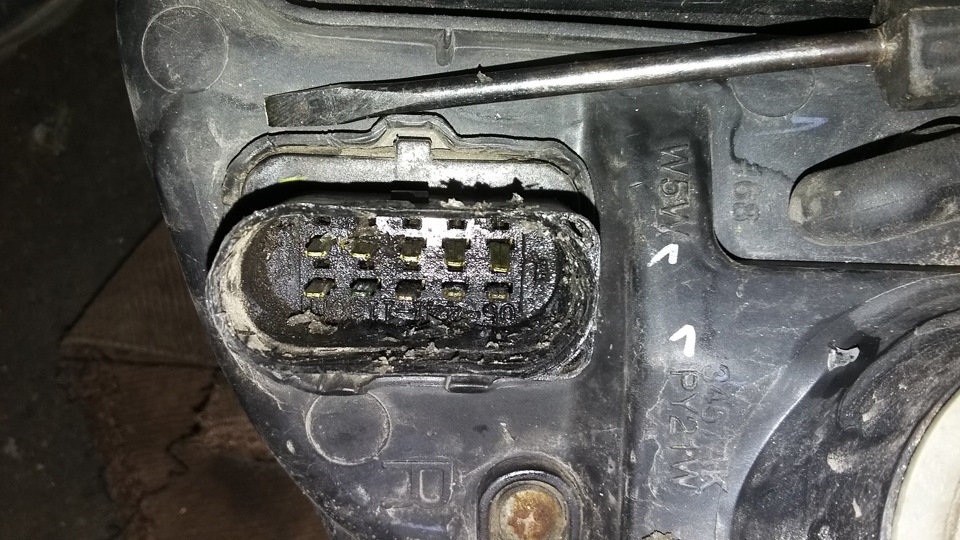

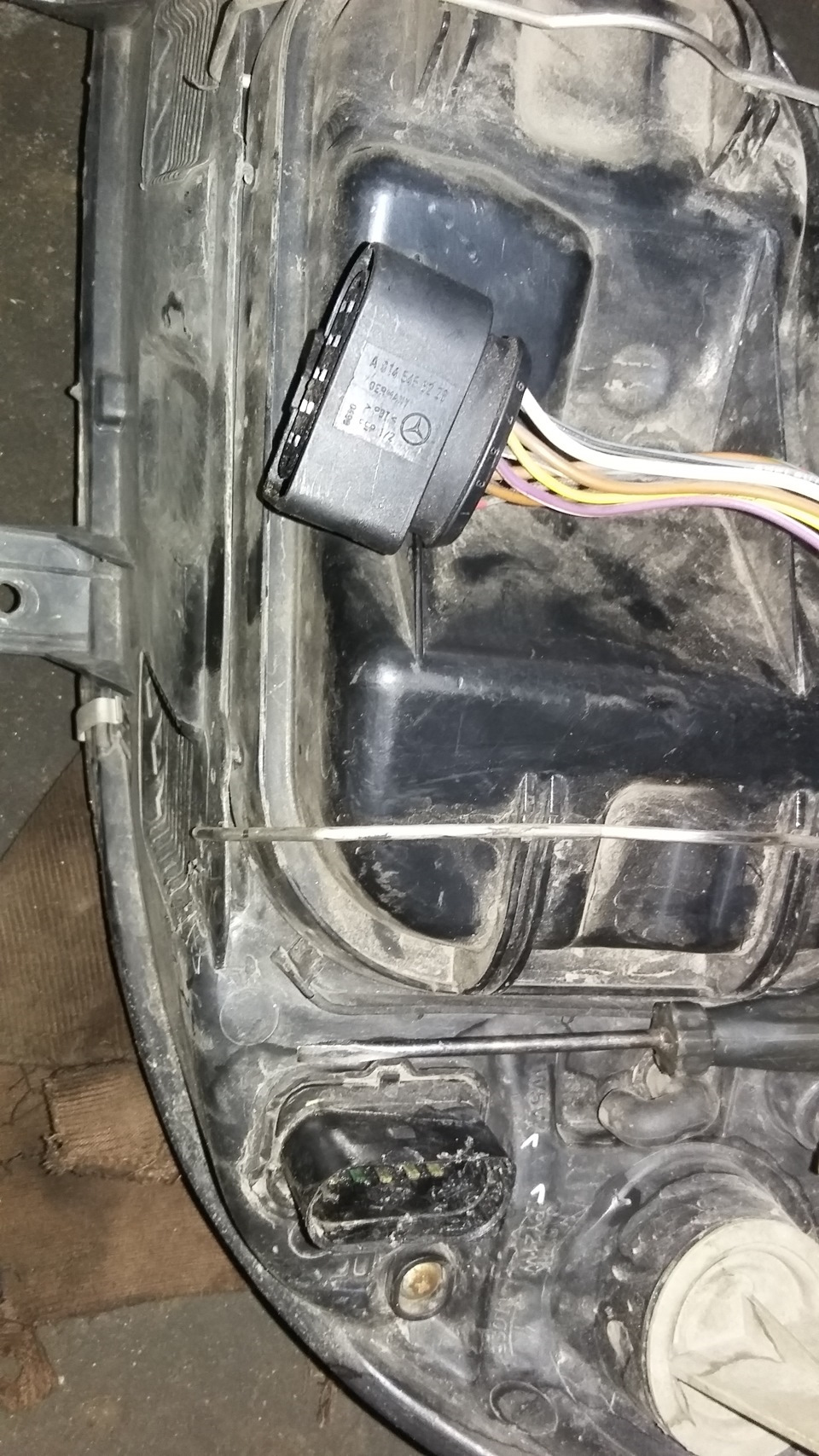

Теперь про фишку на фарах МВ СПРИНТЕР CDI. По практике скажу у многих она сломано сао крепление-защёлка.

Кто знает код каталожный помогите пожалуйста. На фотке вроде такой код. Но нигде не бьётся.
А 014 546 32 28
Жду с нетерпением номера. Заранее благодарен.

Если вы располагаете аналогичным ремонтом данной детали с фотографиями. Прошу скидывать ссылку для дальнейшего просмотра форумчанами.
Если есть самостоятельные другие отчёты с фото номерами деталей пожалуйста пишите в личку. Заранее благодарен.

Источник

Mercedes-Benz Sprinter › Бортжурнал › p1470.Ошибка наддува. Часть 2.

И так. MERCEDES-BENZ SPRINTER 313 CDI — OM611.981/983 95KW
Повторять все не буду. www.drive2.ru/l/6943172/ вот первая часть.
За последних пару недель, много читал, искал. И так. Не большой «Лебединый вечер»
Ошибка наддува. Возникает, чаще всего из-за снижения давления. Причины;
1. Подсос воздуха в патрубках. Плохое соединение или же просто треснул. (Проверять всю цепь от турбины до впускного коллектора)
2. Дырка в интеркуллере. Проверить на наличие потеков.
3. Дмрв, или же.как в моем случае если его нет, смотреть датчики абсолютного давления и температуры всасываемого воздуха.
4. клапан регулировки давления турбины.

Читайте также:  Ремонт сосудов под давлением лицензия

Это то, что я нарыл в сети. А сам я сделал. следующие.
Я разобрал все систему. Снял интеркуллер, промыл его. Снял все патрубки, их тоже начистил. Да бы, если травит где то, увидеть потом это на патрубках. Позже заменил, датчики абсолютного давления и температуры. Заменил, воздушный фильтр. Результат нулевой.

Далее я понял, что так проблему мне не решить. И сел обратно за мат. часть. Я начал изучать систему турбонаддува. В итоге, спустя пару дней я окончательно запутался сам где какой клапан. И что куда должно идти.
Спасение пришло, позже. Когда я начал все сначала. Первое, у меня турбина с изменяемой геометрией. А это значит, что внутри, что двигается и меняется. (Ваш капитан)

И вот, тут у меня начинаются проблемы. В теории, когда я даю газу, шток клапана должен приходить в движение. НО, у меня этот засранец не двигается. Померил сопротивление на клапане n75 оно равно 7,5 Ом.
А должно быть, что больше 15? Хотя, знакомый электрик мне пояснил, что это не значительная разница, и клапан должен работать. Правда это или нет. сказать не могу. Но, если с утра завести машину, то, клапан срабатывает и отводит шток в низ а потом отпускает его. далее ни чего, не происходит. При движение, иногда создается впечатление, что клапан срабатывает. Машина начинает «Лететь». Естественно на скорости в 110 км/час я не могу выйти и посмотреть на него. =)
Далее, я начитался умных мыслей. Думаю, ошибка наддува та все равно горит… значит, все таки подсос. И подсос был, на впускном коллекторе.Соединение штанов. Нашел когда запустил руку, прощупать есть ли масло на стороне двигателя, от кабины. И масло я нашел.
Скинул я впускной коллектор, затем думаю, сразу проверю, клапан циркуляции картерных газов. не ЕГР.
Разобрал и его.

p.s Возможно, что то я описал, не правильно. И не до конца разобрался в ситуации. Пишите обсудим.

Дополняю. )
Решил вопрос с диагностикой. Подключил, ошибка так и горит. p1470 «Регулировка давления наддува»
В отличие от предыдущих сеансов с диагностикой, целенаправленно палил 2 показателя.
1. Давление наддува.
2. Положения датчика регулировки давления наддува. который напоминая завис в положение в 4% И который и есть тот самый сасранец который описан выше в статье под кличкой «N75»
Давление наддува, на хх…показало в районе 1000 в среднем, n75 без изменений.
Далее испытания на ходу.
Обороты 3 тысячи 4 передача. Давление 15000. =/, n75 без изменений.
Как я не играл с педалью акселератора, датчик так и не колыхнулся. Из чего делаю вывод, что он сдох.
И сдох именно датчик, провода которые к нему подходят я проверял. Да бы исключить «косяк в проводке»
НО, меня смущает другое, если машину завести, то N75 один раз выжимается. На форуме, кто то писал, что это нормально для этого датчик. Но, тогда я не понимаю. Почему, на запуске он срабатывает, а дальше, ни как не хочет нормально работать.
Напомню, что сопротивление на датчике у меня 7,5.

Читайте также:  Почему когда давление ноги мерзнут

ВСЕ МУЖИКИ, проблему решил. Клапан n 75. С Белоруссии привезли, знакомые . Б/У. Поставил, и машинка задышала.

Не много о проверке:
1. Клапан n75 проверяем на сопротивление тестером. Напруга должна быть 0.16… у меня была 0.7
Так, же можно скинуть крышку с n75, и проверить мембрану. Заодно мусор вытащить.
2. Байпасный клапан на турбине я проверял так. Снял шланг с n75, опустил шток на турбине. и зажал шланг. Что бы воздух не проходил. Шток должен остаться в выжатом положение, это означает, что мембрана жива в нутри клапана, и воздух не пропускает.
Ну остальное, на фотках есть. )

Дополняю спустя 2 года.
Датчик n75 который я заказывал с Белоруссии, благополучно умер (был Б/У). Заказали с алиэкспрес за 1500р.
1.5 месяца шел, сегодня делал тестирование, работает стабильно. Но время покажет. ) Датчик с али визуально идентичен родному.
Сопротивление должно быть ровно 14.5-14.7 Ом. (К слову, повалявшиеся датчики могут выдать нужное сопротивление, но проехав на нем км 5, «падают». Это было замечено на Б\У датчике, собственно почему с али и заказал, не был уверен, что он умер)
Визуально можно отследить не исправный клапан, посмотрев на шток турбины.
Машина выключена — шток поднят максимально вверх.
Машина заведена — шток опущен максимально в низ.
Даем газ — шток должен плавно подниматься с увеличением оборотов.
Год назад был случай, когда смотрели турбину(товарищу), шток не работал. Взяли принудительно его расшивелили, турбина стала работать исправно. =-) Интересно, что на сервисе сказали «Починим за 7 тр».

p.s Статью нужно не много подредактировать, но все меньше времени остается на драйв2.

Источник

Тема: SPRINTER 906 2007

Опции темы

SPRINTER 906 2007

как бороться с такой ошыбкой
2633-001 система нагнетания воздуха offset drift под нагрузкой на двигатель
ошибки смотрел старом и ошибка не удаляються

Re: SPRINTER 906 2007

А вы посмотрели что стар предлагает делать по этой ошибке?
посмотрите внимательно

Re: SPRINTER 906 2007

Re: SPRINTER 906 2007

что никто невстреяал таких ошыбок

Re: SPRINTER 906 2007

Да постоянно этот офсетдрифт под нагрузкой вылазит.Это проблемы с наддувом.Вот сегодня на 315 эта ошибка была в паре с неисправностью расходомера воздуха,после его замены удалилась.Какой мотор?

Re: SPRINTER 906 2007

в параметрах постоянно давлене турбины 800мбар и неминяется даже при сняти фишки датчика давления турбины. даже когда запускаю проверку надува надув есть параметр всеровно 800

Re: SPRINTER 906 2007

Проверь манометром датчик и давление наддува

Re: SPRINTER 906 2007

а как манометром проверяется датчик?

Читайте также:  Головная боль давление глазного дна

Re: SPRINTER 906 2007

Ошибки легко удаляются, после выполнения предложенных Старом адаптаций. У меня 2 Спринтера с удаленными физически и програмно сажевыми фильтрами. Пишут эту ошибку каждые (приблизительно) 7000км. Думаю, связано с удалением сажевого фильтра.

Re: SPRINTER 906 2007

offset drift переводится по-разному,чаще как «дрейф смещения»-ничего не говорящая фраза.Но слово offset имеет также значение «отклонение» и даже «ошибка».Тогда все становится понятным-дрейфующая ошибка по наддуву.Она сама по себе ни о чем не говорит,кроме того,что реальные показатели потока воздуха не соответствуют требуемым.Пусть компетентные люди меня поправят,если я не прав.Этот офсетдрифт может провоцироваться разными неисправностями:забитый воздушный фильтр,неадекватная работа турбины,неисправен ДМРВ,нарушена целостность воздуховодов,забит ДПФ,проблемы в ЕГР и др.Если на рассматриваемом 906-м не изменяется значение давления наддува,то эту неисправность и надо устранять.Если просто стереть,то после 30 циклов включения зажигания офсетдрифт опять вылезет.
И скажите какой мотор 646 или 642,можно будет назвать наиболее часто встречающиеся поломки.
