Peugeot 2008 🆕 UA17 1.2-турбо АКПП6 › Бортжурнал › Система контроля давления в шинах BLE TPMS

Случился с месяц назад неприятный случай… Ставил по рабочим моментам машину возле стройки, а соседи этого не любят. В итоге всем, кто там стоял спустили по колесу (хорошо, что не порезали, были случаи). 🤨
У меня спустили не сильно, поэтому и не сразу заметил. Немного вело влево, но по неопытности я решил, что это из-за сильного мороза… Главное, ничего не пожевало и резина с диском в полном порядке!👌

Знаю, что в некоторых вариациях нашего авто с завода установлена система контроля давления в шинах. Правда в моём случае данной опции не было.

👩‍🏫 На данный момент существуют два вида систем контроля давления в шинах: косвенного и прямого измерения давления. В наших моделях применяют систему косвенного измерения давления. Она наиболее простая с точки зрения конструкции и представляет собой программное расширение блока управления системы ABS.

👩‍🏫 Принцип работы данной системы основан на том, что спущенное колесо имеет меньший радиус и соответственно проходит за один оборот меньшее расстояние, чем исправное колесо.
Датчики частоты вращения колес системы ABS определяют отрезок пути, проходимый каждой шиной за один оборот. Сигналы датчиков сравниваются в блоке ABS с контрольными параметрами. При расхождении значений, загорается индикатор (контрольная лампа) на панели приборов и подается звуковой сигнал.

👩‍🏫 Система косвенного измерения давления проще в реализации, но она не определяет давление перед началом движения и имеет низкую точность и высокий порог (30%) определяемого отклонения давления.

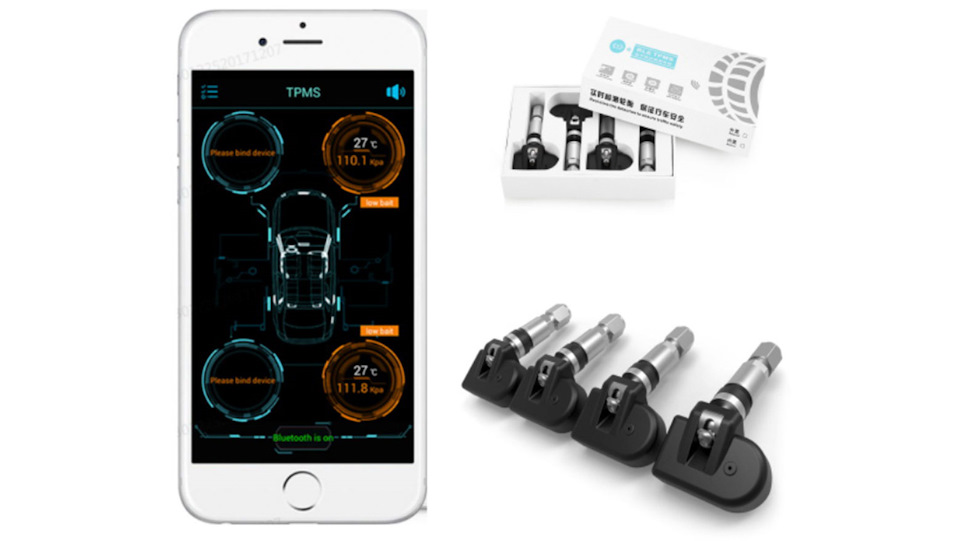

В общем, решил провести эксперимент и купить один из самых простых наборов данной системы в Китае. Выбрал вариант без дисплея (передаёт данные напрямую в телефон) — не хотелось захламлять торпедо.

Покупал за $26.87. Сейчас там дороже, но в целом, это стандартная цена, по которой можно найти этот набор. Либо выбивать у продавца скидку :).

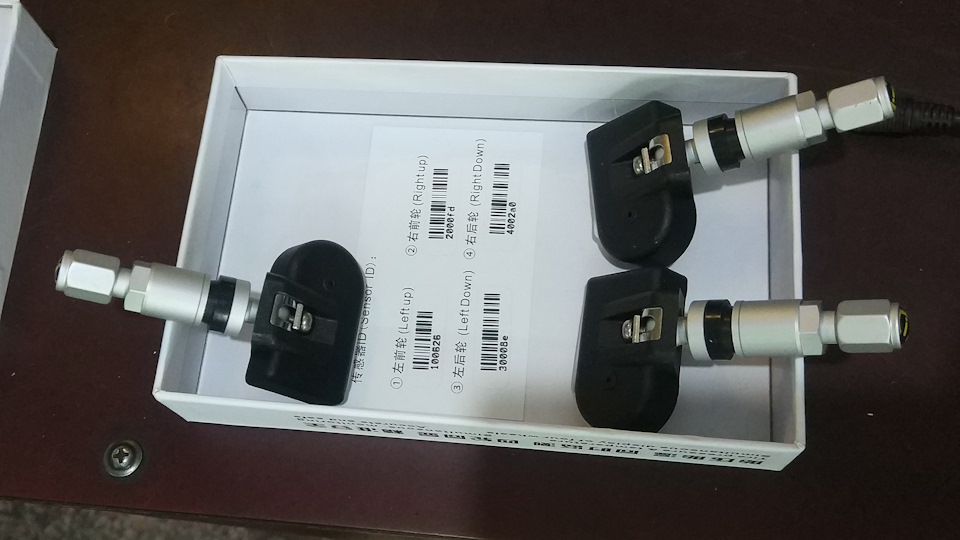

Набор пришёл очень быстро. В комплекте 4 датчика, каждый со своим штрихкодом для ручной привязки. Но, она не понадобилась. Все датчики привязалисс в автоматическом режиме.

В общем, друга разули, разбортировали, срезали старые ниппеля, поставили новые, накачали, отбаллансировали и обули.
За этот процесс взяли 400 грн (около $15). По времени заняло около 40 минут.

Источник

IceSam › Блог › TPMS: датчики давления в колесах – битва систем

Как-то на клубной встрече владельцев американских внедорожников разгорелся нешуточный спор о датчиках давления в шинах. Нет, не о полезности или бесполезности – с этим-то как раз все просто и споров уже не вызывает: данная опция давно перестала быть экзотикой, и специально обученные “белки”, работающие в отечественных шиномонтажных мастерских, выучили что неаккуратная разборка колеса с датчиком ведет к его, датчика, поломке и к финансовым потерям виновного в порче имущества. И это прекрасно!

В Америке и в Европе, действующие в настоящий момент законы обязывают автопроизводителей устанавливать TPMS в каждый продаваемый автомобиль. А значит, и в Россию их приезжает с каждым годом все больше, и, возможно, в недалеком будущем, новые автомобили Российской сборки также будут комплектоваться такими системами. С каждым годом набирают популярность системы, устанавливаемые опционально, а их ассортимент и предложение на отечественном рынке растет. Как раз о них и разгорелся спор уважаемых одноклубников. Главной обсуждаемой темой стал классический вопрос: «Что такое хорошо и что такое плохо?». Было решено докопаться до истины и расставить все точки над i путем проведения полноценных ходовых испытаний и «лабораторных тестов». Удовольствие конечно не из дешевых, но тут уже было дело принципа, и каждый хотел доказать свою правоту.

Системы TPMS были приобретены и испытаны. Полученные результаты проанализированы, определены лидеры и попросту опасные для использования модели, но сначала немного базовой информации.

Определимся с классификацией и критериями сравнения
TPMS бывают двух типов – DIRECT (прямые, оснащенные датчиками давления в каждом колесе) и INDIRECT (опосредованные, работающие путем вычисления показателей давления колес, исходя из данных модуля АБС). Кроме этого, существуют еще колпачки с цветовой дифференциацией штанов давления, но в дороге они абсолютно бессмысленны для любого, кто не обладает длинной, как у жирафа шеей, чтобы посмотреть на них высунувшись из окна. Жирафы пока у нас машин не водят, поэтому оставим это изобретение китайцам, а поговорим о действительно работающих моделях. Системы DIRECT в разы надежнее и информативнее, и именно о них наш разговор. DIRECT-системы отличаются между собой по форм-фактору и способу крепежа датчиков: внутренние датчики на вентиль, внешние датчики на вентиль и внутренние на хомут. Наиболее надежными являются датчики, крепящиеся внутри колеса на вентиль, именно их обычно ставят автопроизводители на заводах. Батареи в таких датчиках несменные, рассчитанные на работу 5 – 7 лет, в зависимости от условий эксплуатации. Вес датчика влияет на баланс колеса, но балансировка это легко устраняет.

Читайте также:  Стало понижаться давление что делать

Для установки датчиков используются специальные вентили (обычно входящие в комплект поставки). Вентили могут быть латунными с резиновым покрытием или алюминиевыми с резиновыми уплотнителями. Второй вариант предпочтительней, так как исключает возможность поломки вентиля в процессе монтажа, что нередко случается с латунно–резиновыми. Также, в процессе эксплуатации «обрезиненный» латунный вентиль чаще выходит из строя и может подтравливать воздух из-за дефектов резинового покрытия, в отличии от алюминиевого с отдельным резиновым уплотнителем. Вентиль датчика служит антенной передачи данных. К недостаткам внутренних датчиков с креплением на клапан можно отнести необходимость шиномонтажа при установке, а так же запрет использования пенных заполнителей для экстренного ремонта колеса (датчик после этого придется менять).

Внешние датчики накручиваются на вентиль вместо защитного колпачка и фиксируются различными контргайками. Они проще в установке (не требуют шиномонтажа) и могут быстро переставляться с одной машины на другую. Питаются от сменной батареи и обычно не требуют балансировки за счет своего малого веса. По надежности и безопасности они имеют ряд недостатков. В случае неисправности такой датчик сам может создать угрозу безопасности, стравив воздух из колеса во время движения. Если датчик имеет избыточный вес, то на больших скоростях он под действием центробежной силы может (в зависимости от угла установки и длины вентиля) отгибать вентиль от нормального положения и вызывать этим подтравливание воздуха через клапанное отверстие диска.
Будучи установленным на вентиль, датчик нажимает на золотник и выравнивает давление между колесом и своим корпусом. Если в датчике использованы материалы, непредназначенные для работы в жестких условиях (низкая ударная прочность, несоответствующие коэффициенты температурного расширения и т.п.), это может привести к потере герметичности, и есть шанс остаться с пустыми колесами.

Особое внимание стоит уделить металлам резьбового соединения датчика с вентилем и самого вентиля. Если эти металлы разные и могут активно вступать в электрохимическую реакцию в солевом растворе (образуют электрохимическую пару) – будьте готовы к тому, что датчики, при необходимости подкачать колесо, придется срезать, а не скручивать. Поэтому, лучше избегать таких сочетаний, как алюминий – латунь.

Легкость установки внешних датчиков имеет и другую сторону – легкость хищения.

Все внешние датчики, а также некоторые внутренние оснащаются G-сенсором, для сохранения энергии во время длительных стоянок.

Все DIRECT-системы различаются по способу и полноте вывода информации. Вывод данных может быть как простейшим аналоговым (загорится иконка колеса в случае неисправности), так и различным цифровым — будут отображаться показатели давления только в одном колесе, с переходом от колеса к колесу по дополнительному нажатию кнопки, или во всех колесах одновременно. Помимо давления, некоторые системы могут отображать и температуру в колесах. В штатных системах вывод информации обычно осуществляется на приборную панель в самом простом виде – иконкой неисправности, говорящей о наличии проблемы, но не информирующей, в каком именно колесе давление вышло из допустимых пределов. Реже, и в основном в премиум сегменте, на приборной панели отображаются показатели всех четырех колес. Во всех случаях подается звуковой сигнал при выходе параметров из разрешенных пределов. Системы, доступные для нештатной установки выводят показатели на собственный монитор, который можно крепить в любом удобном водителю месте. Такой монитор может питаться от пальчиковых батареек, быть подключенным к разъему прикуривателя или стационарно к бортовой сети. В некоторых системах пользователь может сам настраивать допустимые пределы давления и температуры, иногда даже раздельно по осям, а могут иметь запрограммированные и не настраиваемые значения этих пределов.
Также мы будем оценивать дизайн устройств – насколько органично они могут выглядеть в современном интерьере салона, по удобству чтения данных и пользовательского интерфейса.

Все участвующие в обзоре устройства мы установили на автомобили добровольцев и нещадно эксплуатировали весь январь (2014 год) по дорогам общего пользования.
Еще несколько тестов мы провели, уже сняв системы с автомобилей.

Надежность связи датчиков с монитором

Тест на дальность связи. Все датчики поместили в герметичную колбу с манометром и подключенным компрессором. Постоянно меняя давление в колбе мы удаляли мониторы все дальше от датчиков, до тех пор, пока изменения не переставали отображаться на экранах. Так мы получили дальность в метрах при прямой видимости. В автомобиле расстояние будет меньше полученных значений, есть преграды и помехи от двигателя и другого оборудования.

Емкость элементов питания.

Для проверки емкости элементов питания мы извлекли их, разрезав корпуса внутренних датчиков, из внешних просто вынули батареи. На момент испытаний все элементы питания уже отработали месяц в условиях зимы и нас интересовали не абсолютные показатели, а относительные: на сколько времени хватит каждой из батарей, если к ним подключить одинаковые потребители. В качестве потребителей собрали простые диодные фонарики, мощностью 20 Вт. В качестве эталона в испытании приняла участие батарея из нового штатного датчика FORD, специально приобретенного для этой цели. Результаты в часах или Ваттах не позволяют узнать срок службы батареи в датчике, в силу нелинейности потребления датчиком в реальных условиях, но позволяют сравнить элементы питания относительно друг друга.

Читайте также:  Может ли папазол снизить давление

Источник

Датчики давления в шинах на Bluetooth – проверяем работоспособность

Разновидности систем TPMS

Системы контроля давления в шинах принято называть аббревиатурой TPMS (Tire Pressure Monitor System) и подразделяются они на работающие по косвенному и по прямому признаку. «Прямые» – измеряют непосредственно давление воздуха, а «косвенные» берут информацию с датчиков ABS – спущенное колесо имеет меньший радиус, нежели накачанное до нормы, и, соответственно, делает меньшее количество оборотов на одной и той же дистанции. Косвенными системами много лет, к примеру, увлекалась Toyota, но в последнее время она от них отказывается – многовато погрешностей и глюков. Хотя в целом за много лет конструкция подтвердила работоспособность и имеет право на существование.

TPMS прямого принципа действия сейчас наиболее распространены – как в виде штатных опций, так и в виде нештатных универсальных систем, которые можно установить хоть на Бентли, хоть на «УАЗик». Четыре беспроводных датчика меряют давление в каждом колесе и передают информацию в центральный блок в салоне по радиоканалу. Некоторые из них требуют разбортировки всех колес для установки беспроводных датчиков внутрь шины, другие же имеют датчики в виде внешних «пробок»-колпачков, наворачиваемых на ниппеля снаружи. Эти системы рассчитаны на самостоятельную установку владельцем, ибо не требуют никаких инструментов или технических навыков. Именно о такой и пойдет речь в нашем обзоре.

Датчики FOBO Tire

Внутри каждого из четырех колпачков FOBO находится твердотельный датчик давления, плата с модулем Bluetooth и трехвольтовая литиевая батарейка-таблетка стандарта CR2032. Датчики может установить даже ребенок – достаточно просто открутить с ниппелей пластмассовые колпачки и прикрутить на их место FOBO. Можно выбрать комплект с серебристыми датчиками для легкосплавных дисков и дисков с колпаками или с черными – для голых штампованных колес.

Для смены батареи датчик элементарно разбирается – откручивается крышка-корпус, надежно уплотненная от влаги и пыли силиконовым колечком:

Срок работы батареек в колпачках заявлен до 2 лет, но это, как мы понимаем, достижимо только где-нибудь в Калифорнии – у нас же его сильно сократят морозные сезоны.

При этом стоимость батареек CR2032 весьма различна. К примеру, Duracell (именно такие и входят в комплект!) стоит 150-200 рублей за ШТУКУ, притом что бюджетный бренд типа «Трофи» стоит столько же. за упаковку из 10 штук! Скажем честно – протестировать FOBO так, чтобы дать совет по использованию тех или иных батареек, у нас возможности не было. Поэтому оставляем этот вопрос будущим пользователям.

Думается, при анонсированном максимальном сроке работы на одном комплекте «таблеток» в пару лет система проработает в условиях российских холодов по меньшей мере год, а раз в год заменить комплект «таблеток» не будет обременительным финансово и физически. К слову, система постоянно проводит самотестирование, и вы сразу получите оповещение об отсутствии какого-либо из датчиков или слабом сигнале с него от севшей батареи.

Центральный модуль FOBO

Система FOBO Tire состоит из датчиков, центрального блока и вашего смартфона (Android или Apple) с FOBO-приложением на борту. Датчики общаются по Bluetooth с центральным модулем, а он, в свою очередь, по Bluetooth же – со смартфоном. Смартфон необходим для первой активации, настройки и запуска системы и впоследствии служит её дисплеем – на его экране можно посмотреть давление в каждом колесе, температуру и даже параметры «запаски» в багажнике – для этого, конечно, придется докупить пятый датчик и прикрутить к ней.

При этом, если вы забыли смартфон или вообще предпочитаете пользоваться «неумным» кнопочным телефоном (хотя в такое и сложновато поверить), можно обойтись и без него. Дело в том, что единожды настроенная система способна работать на одном только центральном блоке, без смартфона – он предупредит вас звуковым оповещением о том, что спущено одно или несколько колес, а светодиодная индикация покажет, какое именно.

«Сколько вешать в граммах». тьфу, то бишь сколько осталось в барах – вы, конечно, не узнаете, но это и не обязательно – достаточно вовремя заметить утечку воздуха и подкачать или отремонтировать баллон, сохранив его целостность.

Читайте также:  Артериальное давление спящего человека

Центральный блок удобно держать в бардачке или в кармане на спинке кресла, откуда можно услышать писк тревожного сигнала и достать его, чтобы выяснить, какая именно шина потеряла давление.

Спущены оба колеса с левой стороны

Базовый блок питается от двух обычных пальчиковых батареек, что не может не радовать – они недороги, можно выбрать дешевые солевые, мощные алкалиновые или особо долговечные литиевые.

Мобильное приложение

Мобильные приложения FOBO Tire имеются для Android и iOS – разумеется, бесплатные. Увы, пока система не подходит для тех, чьи гаджеты работают на Windows Phone.

Скачиваем приложение, регистрируемся, используя в качестве логина адрес электронной почты, активируем на смартфоне Bluetooth и, руководствуясь указаниями приложения, «спариваем» смартфон с FOBO. Все очень просто!

Как выглядит работа приложения на экране? Именно благодаря датчикам мы обнаружили спущенное переднее левое колесо, причем визуально это совершенно не бросалось в глаза – особенно если уезжать в утренних сумерках и возвращаться вечером.

Пусть вас не смущает разница в давлении – когда вы подкачиваете колеса по стрелочному манометру (неважно, ножным насосом, портативным компрессором или на шиномонтаже), такое положение вещей – норма. Стрелочный прибор не позволяет ловить одну-две «десятки», как бы вы ни старались, и эта разница совершенно не влияет на езду. Если по какой-то странной прихоти вы захотите свести все колеса к одинаковым цифрам, то нужно будет сперва перекачать каждое на половину бара, а потом плавно стравливать цифровым манометром. Но, повторимся, занятие это совершенно бессмысленное.

Балансировка

На балансировке колес мы обычно платим деньги за то, чтобы шиномонтажник «свел колесо в нули» – это гарантирует полное отсутствие биений, вибраций и, как следствие, преждевременного износа подшипника ступицы. Но не испортит ли картину датчик на «соске»-ниппеле? Как-никак это некая масса, сосредоточенная в одной точке.

Взвесим датчик. В общем-то, масса его невелика – около 11 граммов… Особенно если учесть то, что пресловутая «нулевая балансировка» на деле служит для самоуспокоения и держится недолго – 5-15 грамм дисбаланса появляются почти сразу после начала езды – из-за грязи и застрявших в протекторе камешков, а также из-за естественных микродеформаций резины. Шиномонтажники об этом знают и могли бы сэкономить вам деньги, не балансируя колеса с мизерным дисбалансом, но обычные водители не в курсе нюансов, поэтому и сложилась практика «сведения в нули».

Стало быть, для полной объективности и честности проведем несложный эксперимент: отбалансируем колесо «в нули»:

…установим на него датчик прямо на балансировочном станке и крутанем снова:

Дисбаланс – 10 грамм. Шиномонтажник прокомментировал это так:
«Передние колеса можно и перебалансировать после установки датчиков давления , хотя необязательно . Задние точно трогать не стоит»

Выводы

Система FOBO Tire – разумеется, далеко не единственная на рынке гаджетов для контроля давления в шинах. Но достоинства именно этой системы видятся в первую очередь в автономности центрального блока, который питается от батареек АА и не будет занимать собой гнездо прикуривателя, как у других систем TPMS, вынуждая вас использовать некрасивую и небезопасную «лапшу» разветвителей. А также в получении сигналов от датчиков не на загаженной индустриальными помехами частоте 433 мГц, как у многих других систем, а по экономичному и стабильному интерфейсу Bluetooth 4.0. Еще один фирменный плюс – если машиной пользуются несколько членов семьи, то установить приложение FOBO на свой смартфон и подключиться к системе могут все.

Прочие достоинства в целом идентичны другим системам аналогичной компоновки – легкость монтажа датчиков в отличие от дорогостоящей установки внутрь колес, возможность использования одного комплекта датчиков на летней и зимней резине, а также элементарный перенос прибора с машины на машину. Ведь при продаже авто дорогие аксессуары, которые вы оставляете в подарок новому владельцу, практически не влияют на цену, а значит, являются ненужной благотворительностью и потерянными деньгами.

Минусы – они есть, куда же без них: лишние расходы примерно в 500 рублей на балансировку передних колес, отсутствие приложения для Windows Phone, отсутствие в комплекте крышек датчиков другого цвета (стоят они копейки, а возможность ставить серебристые на летние или черные на зимние колеса была бы отличной!), ну и риск повреждения и кражи. Хотя датчики и привязаны программно к своему базовому блоку, вследствие чего красть их бессмысленно, по их внешнему виду такой вывод жуликам сделать сходу будет сложно. В комплекте, впрочем, идут специальные противокражные «гайки-секретки», но они пластиковые, и на них мы бы особенно не рассчитывали.

Источник
