ЗАЗ Chance серебристая комета › Бортжурнал › Замена датчика аварийного давления масла

Эта история произошла несколько месяцев назад, но написать про нее собрался только сейчас.

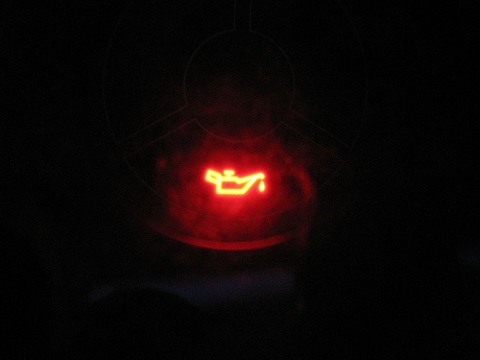

Как то раз я решил прокатиться по делам до города Смоленска, который расположен в 60 км от моего дома. Проехав половину пути, я вдруг увидел, что на приборной панели ярко засветилась лампочка аварийного давления масла!

Пипец, думаю, приехал!
Дело было уже под вечер и на улице уже начинало темнеть. Мысль, о том, что придется ночевать на трассе меж двух городов меня совсем не радовала…
Открываю капот и проверяю уровень масла в двигателе. Странно, но уровень масла на средней отметке щупа. То есть масло есть и оно никуда не вытекло. На всякий случай из канистры доливаю еще несколько грамм масла.
Завожу двигатель, и вижу, что «масленка» погасла, как ей и положено. Радостный еду дальше.
Однако, радость моя продолжалась недолго! Через какой то десяток километров, «масленка»опять загорелась. Опять останавливаюсь и проверяю уровень масла. Как и впрошлый раз, уровень в норме. Нигде ничего не течет, нигде ничего не стучит, двигатель работает мягко, как и прежде. Решаю продолжить свой путь. По дороге замечаю, что лампочка начинает светиться только при езде «накатом» т е при холостых оборотах двигателя. Стоит лишь немного придавить педаль газа и поднять обороты до 1500 как «масленка» тут же гаснет. В голову полезли дурные мысли о неисправности масляного насоса или износившихся вкладышах и предстоящей капиталке двигателя.

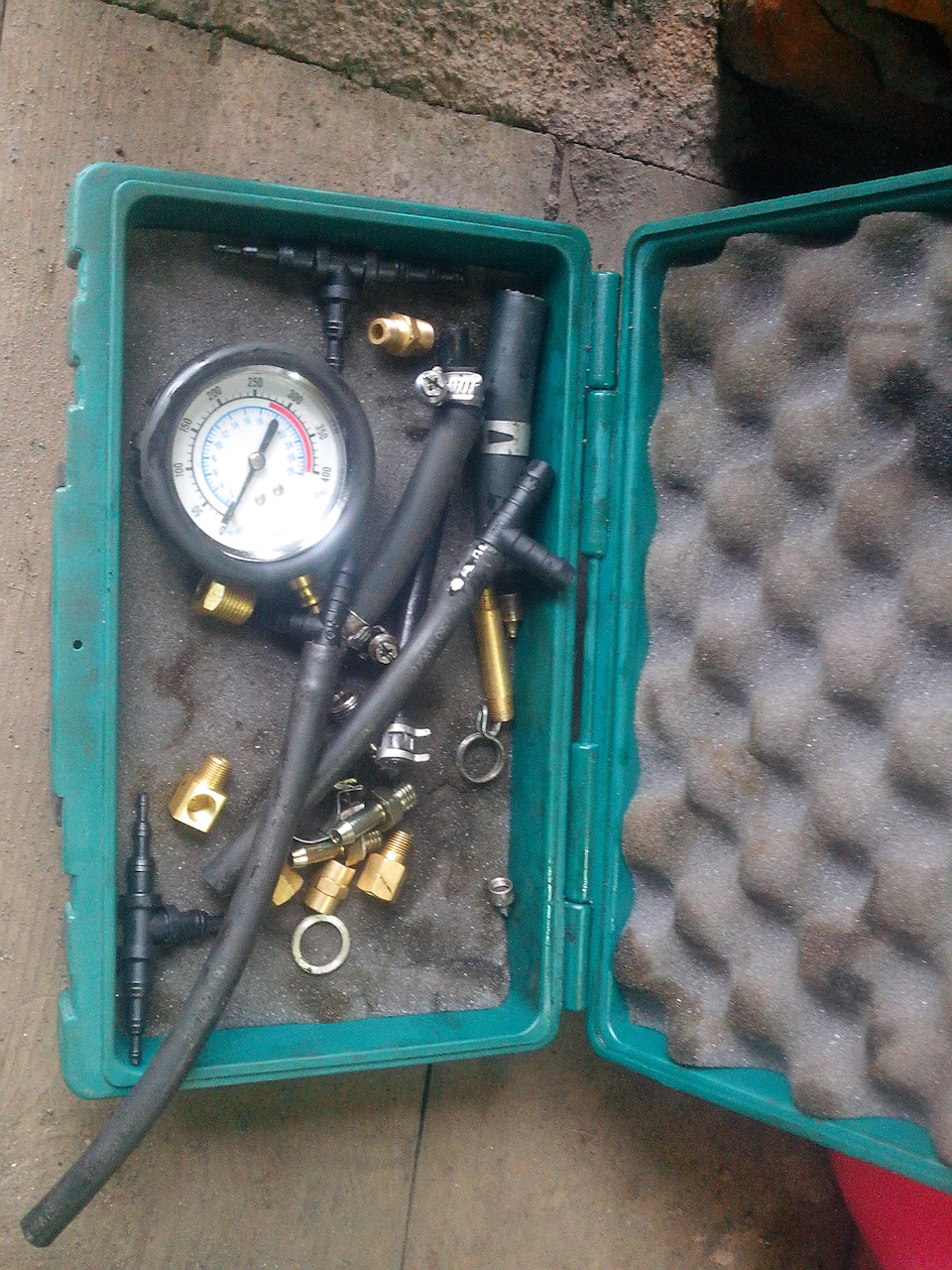

Вернувшись домой и начитавшись интернета я стал разбираться в сложившейся ситуации. Первым делом решил проверить реальное давление масла в системе с помощью манометра. С этой целью, одолжил у знакомого, вот этот чудесный набор.

Чтобы проверить давление масла в двигателе с помощью манометра, необходимо выкрутить датчик аварийного давления масла и на его место вкрутить переходничок с манометром. На этом этапе меня ожидали два сюрприза! Снимая фишку электрического контакта с датчика давления я увидел на пластиковой защите напротив датчика следы масла. Так же масло было и внутри разъема датчика! Это открытие весьма обрадовало меня, так как в интернете пишут, о том, что данный датчик часто выходит из строя из-за пробоя мембраны! Появилась робкая надежда отделаться «малой кровью»!

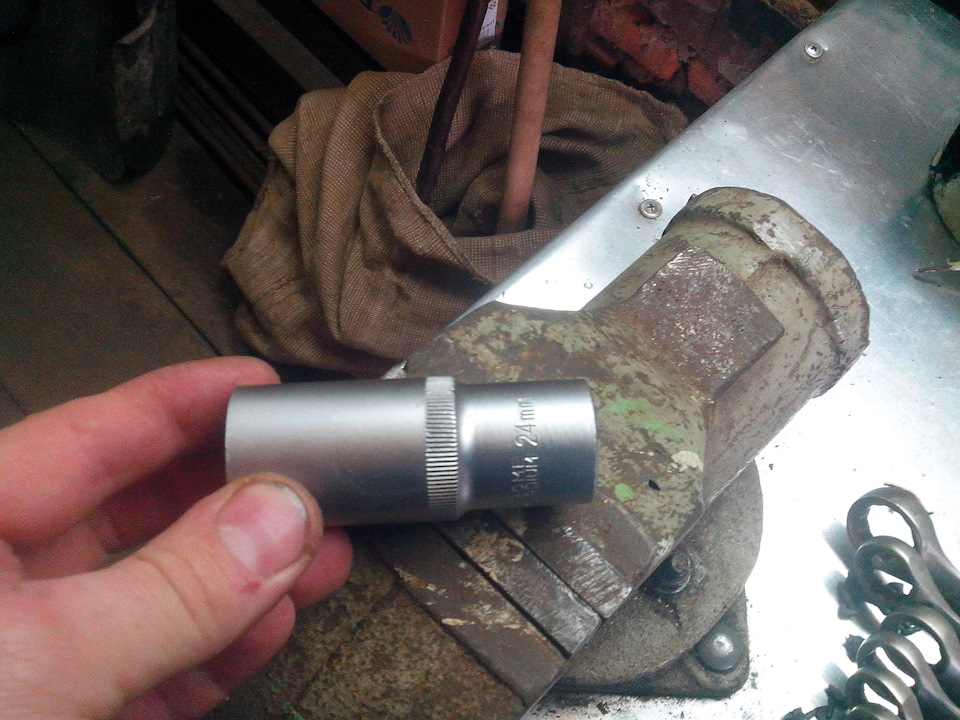

Второй сюрприз заключался в том, что данный датчик можно выкрутить только специальной удлиненной головкой на 24
Пришлось пойти в магазин и купить такую головку.

Так же в autodoc.ru был заказан новый датчик.

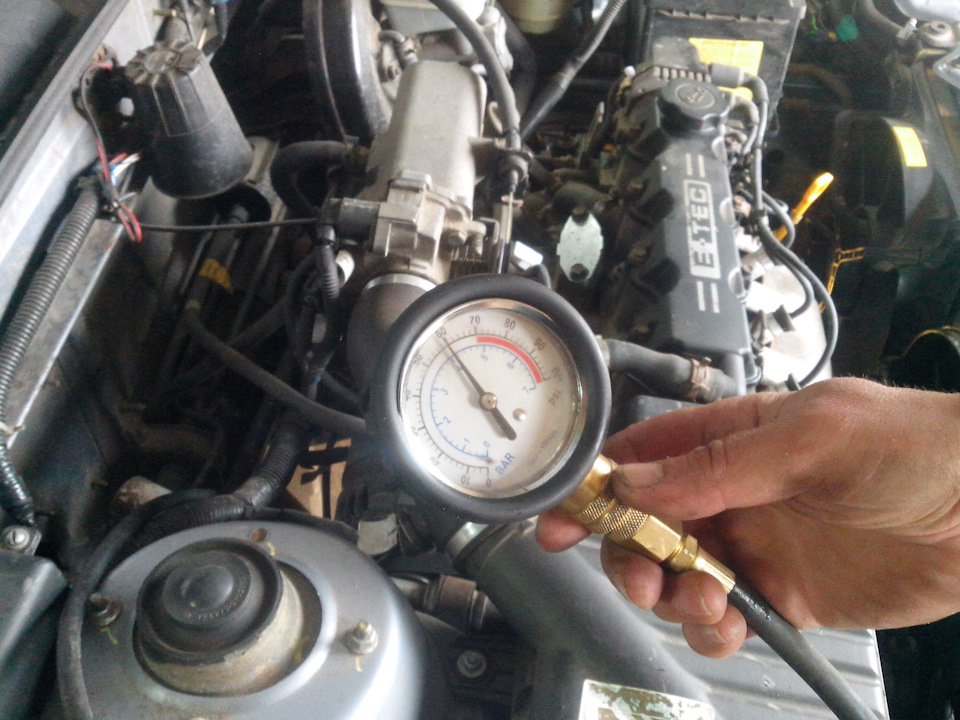

Дальше все пошло без проблем. Неисправный датчик был выкручен и на его место вкручен переходник с манометром

Заводим двигатель и смотрим показания манометра.

На холодном двигателе давление было 4 кгс, что сответсвует норме
По мере прогрева двигателя до рабочей температуры величина давления постепенно снижалась На полностью прогретом двигателе (сработали вентиляторы охлаждения) величина давления составила 1.5 кгс, что тоже соответствовало норме.

Датчик аварийного давления масла должен загораться при снижении давления до величины 0.3-0.5 кгс В моем случае давление масла значительно выше.Значит причина именно в неисправности самого датчика.
Дальше уже было все просто…Вместо неисправного датчика вкручиваю новый. Затем тщательно с помощью WD-шки очищаю от масла разъем проводки, продуваю его компрессором, и подключаю на место. Пробная поездка показала, что проблема полностью устранена.
PS С момента замены датчика пробег составил уже больше 4000 км. Пока все в норме.

Источник

Датчик давления масла Ланос — где находится, назначение и замена

В конструкции двигателей внутреннего сгорания важную роль играет масляная система. Ее предназначение в том, чтобы снизить износ вращающихся деталей ДВС, и обеспечить отвод тепла. За наличием масла в двигателе следит специальное устройство. В основе автомобилей Ланос применяется электронный датчик давления масла, о котором подробно описано в материале.

Для чего нужен датчик давления масла

Масло в моторе обеспечивает смазку вращающихся механизмов двигателя, а также их охлаждение. При эксплуатации автомобиля немаловажно контролировать наличие масла в системе. Для этого в конструкции ДВС имеется специальный щуп. При снижении уровня смазочного вещества в системе ниже минимального значения, его требуется долить, как делают многие водители. Однако это не правильно, так как при снижении уровня смазочного вещества в двигателе, необходимо прибегнуть к поиску причины утечки масла. После устранения причины, следует заменить смазывающее вещество, залив его до максимального уровня.

ДДМ на Ланосе служит, чтобы сигнализировать водителю понижении давления масла. По-научному он называется датчиком сигнальной лампы аварийного падения давления. Причинами снижения давления являются следующие факторы:

Неисправность детали
Снижение количества масла в системе ниже минимального значения или полное отсутствие смазочного вещества
Повреждение провода питания датчика

Наличие масла в двигателе водитель во время движения определяет посредством соответствующего индикатора в виде масленки на панели приборов. Если красная масленка загорается во время работы мотора, то необходимо немедленно заглушить двигатель, и прибегнуть к проверке наличия смазочного вещества в системе при помощи щупа. Отсутствие масла приводит к быстрому выходу из строя ДВС, поэтому подтвержденный факт отсутствия смазочного вещества категорически исключает возможность дальнейшего передвижения на автомобиле с запущенным двигателем.

Какие виды датчиков давления масла бывают и чем отличаются

На автомобилях применяется два типа датчиков давления масла. Отличаются они не только по конструкции, но и принципу действия.

Электронный — он еще известен как аварийный, присутствующий на всех автомобилях. Он показывает наличие или отсутствие смазочного вещества в системе. Если давление отсутствует, значит загорается индикатор на приборке
Механический — отличается от электронного тем, что он показывает величину давления. Достигается за счет специального циферблата со стрелочной шкалой. Сегодня эти датчики практически не применяются, а устанавливались они ранее на автомобилях марки ВАЗ

Причем на ВАЗах использовались сразу два устройства, что позволяло водителю точно определить в чем проблема. Если загорался индикатор, но стрелка при этом показывала нормальную величину давления, то с высокой долей вероятности можно судить о выходе из строя устройства. На авто марки Ланос не применяются механические датчики, так как это нерационально. Однако устанавливаются электронные ДДМ, которые сигнализируют о понижении давления масла в двигателе. Чтобы понимать, почему загорается индикатор на панели приборов, рассмотрим принцип работы электронного устройства.

Как работает электронный датчик масла на Ланосе

Принцип работы электронного ДДМ на Ланосе основывается на изменении давления масла. В конструкции этого устройства имеются контакты, которые при увеличении давления размыкаются, а при снижении замыкаются, и тем самым загорается индикатор на приборной панели. Чтобы понять, как происходит работа устройства, рассмотрим его основные конструктивные элементы:

Корпус
Мембрана
Толкатель
Подвижные и неподвижные контакт

К датчику подведен провод, состоящий из одной жилы. Этот провод питания, в цепь которого включена сигнальная лампа на приборке. Теперь рассмотрим принцип работы рассматриваемого элемента.

Когда двигатель заглушен, и выключено зажигание, в системе не создается давление. При этом толкатель не воздействует на подвижную пластину, поэтому в нерабочем положении контакты замкнуты
Как только проворачивается ключ в замке зажигания, подается питание на датчик. На приборке загорается индикатор за счет замкнутых контактов внутри устройства. Контакты не размыкаются при включении зажигания, так как давление в моторе не увеличивается
После пуска мотора происходит следующее — увеличивается давление в масляной системе. Масло воздействует на подвижную мембрану, воздействующую толкатель. За счет толкателя смещается пластина, и размыкаются контакты. Именно поэтому после запуска двигателя гаснет индикатор давления масла на приборке Ланос

Если после запуска двигателя продолжает гореть индикатор, то это может свидетельствовать о неисправности датчика, повреждении питающего провода или отсутствии масла в системе. В любом случае необходимо заглушить мотор и прибегнуть к проверочным манипуляциям. Рассматривать принцип работы механического датчика давления не будем, так как на Ланосах, а также Сенсах и Шансах, такие устройства не применяются.

Проверяем исправность электронного датчика давления масла на Lanos

Как проверить ДДМ на Ланосе, и убедиться в его исправности? Для этого понадобятся такие приборы, как мультиметр или тестер и насос. Чтобы осуществить проверку, деталь необходимо снять с автомобиля. Как снимается датчик давления масла на Ланосе, подробно описано ниже. После снятия ДДМ, следует к его контактам подсоединить щупы мультиметра, установленного в режим прозвонки. Если деталь исправна, то прибор будет «пищать».

Со стороны резьбы необходимо подать давление сжатого воздуха при помощи насоса. При этом важно учитывать, чтобы не подать лишнее давление, от которого ДДМ может выйти из строя. От насоса подается минимальное давление воздуха, при котором на мультиметре исчезнет звуковая сигнализация. Это свидетельствует о том, что ДДМ исправен, и причина свечения индикатора заключается в другом.

Где находится ДДМ на Ланосе

Если на Ланосе горит индикатор давления масла, значит нужно немедленно заглушить мотор, и приступать к поиску неисправности. Причин здесь может быть три — отсутствует смазочное вещество в двигателе, вышел из строя датчик или поврежден питающий провод. Первым делом нужно проверить наличие масла в двигателе. Причем уровень должен быть не меньше минимальной метки.

Если в двигателе есть масло, то прибегаем к проверке самого элемента. Высока вероятность того, что он вышел из строя. На Ланосе датчик давления масла находится в районе правого переднего колеса с тыльной стороны мотора возле ДПКВ под генератором. На фото ниже показано, где расположен ДДМ на Ланосе.

Если деталь в масле, то с большой долей вероятности можно предположить, что она вышла из строя. Наличие следов на датчике говорит о том, что он потек. Случается это зачастую по причине применения деталей низкого качества. При наличии признаков течи масла, следует без лишних проверок осуществлять замену устройства. Если же признаки смазочного вещества отсутствуют на ДДМ, то рекомендуется его демонтировать и проверить на пригодность. Если диагностика покажет, что деталь исправна, следует проверить цепь питания (провод). Возможно повреждена изоляция, что привело к замыканию контакта в обход датчика.

Если проверка показала, что ДДМ на Ланосе неисправен, то его смело нужно менять. Перед тем, как заменить датчик давления масла, его нужно купить. Ниже описаны рекомендации по выбору ДДМ на Ланос.

Какой ДДМ поставить на Lanos — артикул

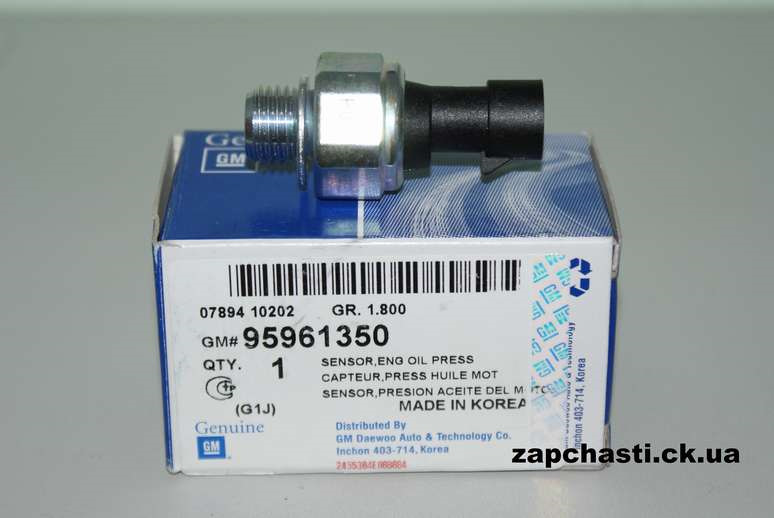

На Ланос рекомендуется покупать оригинальные запчасти, которые служат дольше. При покупке нужно учитывать каталожный номер или артикул датчика давления масла на Шевроле, Дэу и ЗАЗ Ланос — 95961350 и 90336039. Рекомендуемые производители рассматриваемых устройств — GM, Delphi, SWAG, Febi, FSO.

При покупке нужно обратить внимание на наличие металлического уплотнительного кольца из алюминия или меди. Если в комплекте не прилагается кольцо, то ДДМ устанавливать нельзя, что приведет к течи масла. После покупки ДДМ на Ланос, можно прибегнуть к его замене.

Как снять и заменить датчик давления масла на автомобиле Ланос

Когда выявлена причина неисправности, следует прибегнуть к замене датчика давления масла на Ланосе. Для этого понадобится первоначально подготовить необходимые инструменты и материалы:

Новый ДДМ в комплекте с уплотнительной шайбой
Ключ трещотка или вороток с удлиненной головкой на «24». Обычная головка не подойдет, так как рабочая часть шестигранника не достанет до граней гайки
Набор инструментов для снятия защиты двигателя

Работы по демонтажу датчика необходимо выполнять снизу автомобиля. Для этого авто загоняем на смотровую яму или эстакаду, и зафиксировав колеса башмаками, приступаем:

Снимается защита двигателя при ее наличии
Первоначально необходимо отсоединить фишку питания от датчика
После этого приступаем к его вывинчиванию. Если есть удлиненная головка, то накидываем ее на деталь, и осуществляем вывинчивание
Если головки нет, то покупать ее вовсе не обязательно. Для этого можно воспользоваться обычной головкой на «24» или накидным ключом аналогичного размера
Если для вывинчивания используется накидной ключ, то набрасываем его на гайку ДДМ, и медленными движениями осуществляем вывинчивание
Если используется обычная головка, тогда при помощи молотка необходимо отбить пластиковую часть датчика. После этого надевается головка на оставшуюся металлическую часть, и вывинчивается
Новый датчик завинчивается только при помощи удлиненной головки или накидного ключа
После установки устройства, необходимо подключить фишку питания, и приступить к проверке. Подробности замены показаны на видео

Чтобы убедиться, что датчик давления масла на Ланосе работает исправно, нужно включить зажигание. Если индикатор горит, значит устройство работает. Далее запускам мотор. Исчезновение индикации говорит об исправности работы нового ДДМ. Проверяем деталь на отсутствие потеков масла. Если потеки масла наблюдаются, значит нужно сильнее затянуть деталь.

Это интересно! При затягивании датчика важно не переусердствовать, чтобы не сорвать резьбу в посадочном отверстии блока двигателя. Если такое случится, то ниже представлено видео, как можно вкрутить ДДМ с сорванной резьбой посадочного отверстия.

Подводя итог, надо отметить, что рассматриваемый элемент на Ланосах очень часто выходит из строя. Оригинальные датчики отхаживают до 80-90 тысяч км пробега, а китайские подделки могут выйти из строя через месяц после их установки. Если не хотите часто менять ДДМ и иметь проблемы с этой деталью, нужно следить за ее исправностью, и своевременно осуществлять замену. ДДМ играет очень важную роль в конструкции автомобилей, так как он сигнализирует о присутствии масла в системе.
